Cutler Hammer, Div of Eaton XTMC9A01L

Артикул: XTMC9A01L

Изготовитель: Cutler Hammer, Div of Eaton

Новый продукт Запросить стоимость и остатки 105 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTMC9A01L

Раздел

Миниатюра

Подраздел

Cutler Hammer, Div of Eaton

Вес

Номинальный рабочий ток: 9 А (при 400В, категория AC-3).
Напряжение катушки управления: 440 В переменного тока (50/60 Гц).
Количество силовых полюсов: 3 полюса (3 Normally Open).
Вспомогательные контакты: 1 НЗ (NC) интегрированный контакт.
Степень защиты: IP20 (защита от пыли и случайного касания).
Механический ресурс: до 10 миллионов циклов срабатывания.
Допустимая температура среды: от -25°C до +50°C (без снижения характеристик).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Компактный типоразмер Mini: идеален для шкафов с ограниченным внутренним пространством

Безопасное исполнение IP20: полная защита от прикосновения пальцами и тыльной стороной ладони

Двойной тип монтажа: быстрая установка на DIN-рейку 35 мм или винтовое крепление на панель

Высокая коммутационная износостойкость при тяжелых пусках (категории AC-3/AC-4)

Применение

Управление маломощными электродвигателями в насосных установках и системах вентиляции (HVAC).

Автоматизация конвейерных линий: реверсивные и нереверсивные пуски в составе компактных сборок.

Коммутация осветительных нагрузок и нагревательных элементов (категория AC-1).

Использование в качестве промежуточного реле в мощных цепях управления, где требуется высокая разрывная способность.

Преимущества

Экономия рабочего пространства: Компактный корпус позволяет увеличить плотность монтажа компонентов в щите до 30% по сравнению со стандартными линейками.

Модульность и масштабируемость: Единая система аксессуаров (дополнительные контакты, супрессоры, блоки блокировки) для всей мини-серии упрощает складской учет и проектирование.

Высокий КПД катушки управления: Оптимизированная электромагнитная система снижает тепловыделение внутри шкафа, что продлевает срок службы соседних электронных компонентов.

Соответствие мировым стандартам: Полная сертификация UL и CSA гарантирует беспрепятственный экспорт оборудования на рынки Северной Америки и Европы.

FAQ

Можно ли использовать данный контактор для реверсивного управления двигателем?

Да, для сборки реверсивной схемы необходимо использовать два контактора XTMC9A01L и комплект механической/электрической блокировки XTMCXRL, который заказывается отдельно.

Какое техническое обслуживание требуется контактору в процессе эксплуатации?

Устройство является необслуживаемым. Рекомендуется производить ежегодную протяжку винтовых зажимов и визуальный осмотр корпуса на предмет отсутствия термических повреждений при работе в условиях сильной вибрации.

В чем преимущество катушки на 440VAC в данной модели?

Катушка 440В позволяет подключать цепь управления напрямую к межфазному напряжению в сетях 0.4кВ без использования понижающих трансформаторов, что снижает общую стоимость и габариты системы автоматизации.

Cutler Hammer, Div of Eaton XTMC9A01L

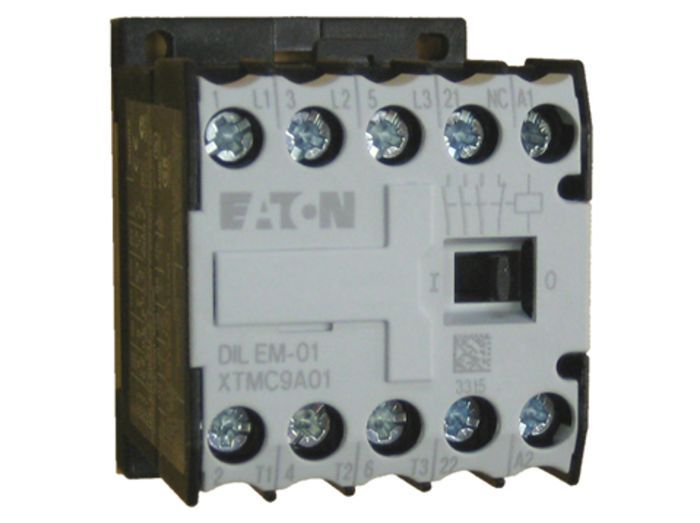

Eaton XTMC9A01L представляет собой миниатюрный трехполюсный контактор промышленного класса из инновационной серии XT. Этот аппарат разработан специально для OEM-производителей и системных интеграторов, которым требуется высокая надежность управления двигателями при минимальных габаритах устройства. Инженерная продуманность серии XT позволяет сократить время сборки щитов благодаря интуитивно понятному расположению клемм и возможности подключения аксессуаров методом Plug-In.

Маркировка XTMC9A01L расшифровывается следующим образом: XT — серия управления двигателями, MC — Miniature Contactor (мини-контактор), 9 — номинальный ток 9 ампер (по категории AC-3), A — ревизия конструкции, 01 — наличие одного встроенного вспомогательного нормально закрытого (NC) контакта, L — код напряжения катушки управления (440VAC). В отличие от стандартных контакторов, серия XTMC оптимизирована для работы в широком температурном диапазоне, что минимизирует риски ложных срабатываний в плотно скомпонованных шкафах автоматизации.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
