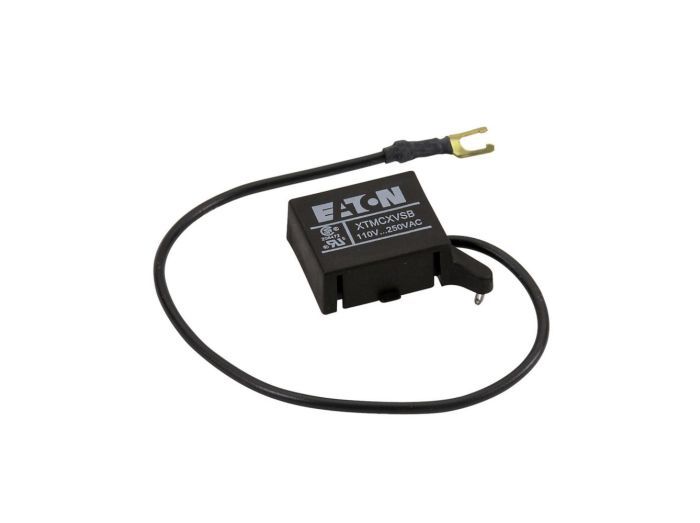

Cutler Hammer, Div of Eaton XTMCXVSW

Артикул: XTMCXVSW
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Cutler Hammer, Div of Eaton XTMCXVSW 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTMCXVSW

Раздел
Комплектующие для контакторов
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Совместимость: Строго для серии Eaton XTMC (мини-контакторы).
  • Напряжение управления: 24-48 В переменного (AC) или постоянного (DC) тока.
  • Монтаж: Фронтальный штекерный разъем (Plug-in), без использования инструментов.
  • Температурный режим: Эксплуатация в диапазоне от -25°C до +60°C.
  • Ограничения: Не использовать в цепях с напряжением выше 48 В, во избежание перегрева варистора.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Совместимость с серией мини-контакторов Eaton XTMC
Диапазон рабочего напряжения: 24-48 В AC/DC
Тип подавителя: Варисторный (Varistor suppressor)
Мгновенное ограничение пиковых перенапряжений
Компактный дизайн с прямым монтажом на контактор
Применение
Системы управления насосными станциями и вентиляцией с применением ПЛК.
Компактные шкафы автоматизации (OEM-решения), где плотность монтажа критична.
Конвейерные линии с частыми циклами пуска-остановки двигателей.
Распределительные устройства систем «Умный дом» и промышленного освещения.
Преимущества
Защита полупроводниковых выходов ПЛК: Эффективно демпфирует индуктивные выбросы, предотвращая пробой дорогих модулей вывода.
Минимизация электромагнитных помех (EMI): Подавление дуги и высокочастотных шумов в цепи управления исключает ложные срабатывания датчиков.
Высокая скорость реакции: В отличие от RC-цепей, варистор обеспечивает более резкое ограничение амплитуды перенапряжения.
Экономия места в шкафу: Модуль устанавливается непосредственно в корпус контактора, не требуя использования DIN-рейки или дополнительных клемм.
FAQ

Можно ли установить XTMCXVSW на стандартный контактор серии XTCE (не мини)?

Нет, данный аксессуар предназначен исключительно для серии XTMC (Mini Contactor). Для стандартных контакторов XT используются модули серии XTCEXVSBA.


Как проверить работоспособность модуля после длительной эксплуатации?

Варистор является пассивным компонентом. Проверка осуществляется мультиметром в режиме измерения сопротивления (в норме — бесконечность) или визуально на предмет отсутствия следов перегрева и деформации корпуса.


Требуется ли соблюдение полярности при подключении постоянного тока (DC)?

Нет, варисторный ограничитель XTMCXVSW не имеет полярности, что делает его универсальным и упрощает монтаж в цепях постоянного тока 24-48V.


Cutler Hammer, Div of Eaton XTMCXVSW
Варисторный ограничитель XTMCXVSW — это специализированный модуль защиты цепей управления, разработанный инженерами Eaton для линейки мини-контакторов серии XT. В промышленной автоматизации при отключении катушки контактора возникает значительный импульс обратной ЭДС, который может вывести из строя транзисторные выходы контроллеров (ПЛК) или вызвать сбои в работе чувствительной электроники. Маркировка XTMCXVSW расшифровывается как аксессуар для мини-контакторов (XTMC) типа «варистор» (V) с поддержкой широкого диапазона низкого напряжения (24-48V). Использование данного модуля является обязательным стандартом при интеграции силовой коммутации в микропроцессорные системы управления для обеспечения электромагнитной совместимости (ЭМС).
Cutler Hammer, Div of Eaton
Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
