Cutler Hammer, Div of Eaton XTOB004CC1

Артикул: XTOB004CC1

Изготовитель: Cutler Hammer, Div of Eaton

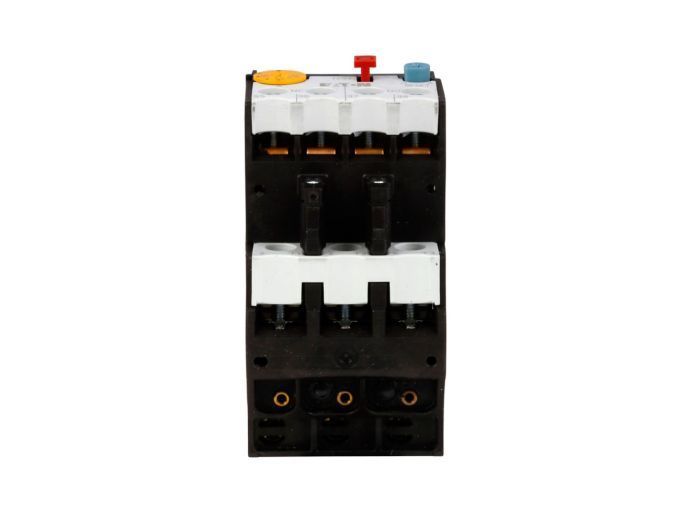

Cutler Hammer, Div of Eaton XTOB004CC1 0

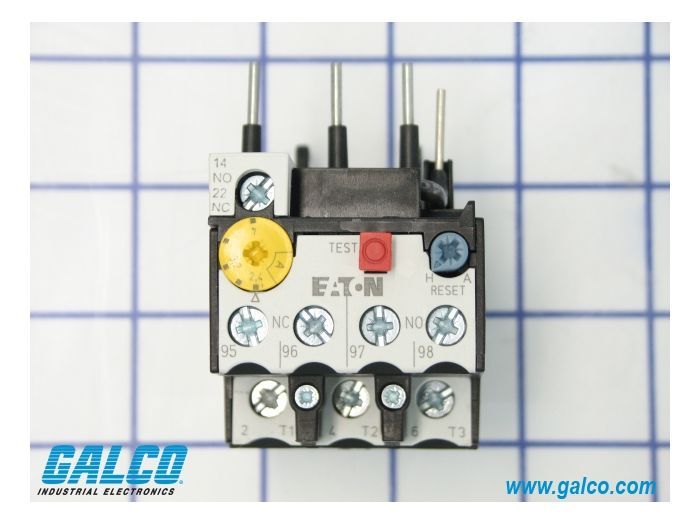

Cutler Hammer, Div of Eaton XTOB004CC1 1

Новый продукт Запросить стоимость и остатки 139 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTOB004CC1

Раздел

Тепловые реле перегрузки

Подраздел

Cutler Hammer, Div of Eaton

Вес

Совместимость: Предназначено для прямой установки на контакторы Eaton типоразмера Frame C (XTCE018C, XTCE025C, XTCE032C).
Монтаж: Возможность отдельной установки на DIN-рейку с использованием адаптера (заказывается отдельно).
Электрические параметры: Номинальное напряжение изоляции (Ui) до 690В AC.
Климатические условия: Рабочий диапазон температур от -25°C до +55°C при открытой установке.
Защита корпуса: Степень защиты IP20 при условии правильного подключения проводников.
Тип подключения: Винтовые клеммы, рассчитанные на жесткий и гибкий провод соответствующего сечения.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тепловой защиты: 2.4 – 4.0 А

Класс расцепления Class 10 (срабатывание менее 10 сек при 6-кратной перегрузке)

Типоразмер Frame C для компактной интеграции в шкафы управления

Прямое крепление к контактору без дополнительных аксессуаров

Встроенная температурная компенсация и чувствительность к обрыву фазы

Применение

Управление насосными станциями и системами водоподготовки мощностью до 1.5-2 кВт.

Защита приводов конвейерных линий и упаковочного оборудования в пищевой и легкой промышленности.

Системы вентиляции и кондиционирования (HVAC) для защиты вентиляторов от заклинивания.

Локальные щиты управления станками (сверлильные, шлифовальные агрегаты).

Комплектация пускателей типа 'звезда-треугольник' для обеспечения защиты в рабочем цикле.

Преимущества

Селективная защита двигателя: Наличие регулировочного диска позволяет точно выставить номинальный ток двигателя в диапазоне 2.4-4А, минимизируя ложные срабатывания.

Чувствительность к выпадению фазы: Дифференциальный механизм обеспечивает ускоренное расцепление при обрыве одной из фаз, предотвращая перегрев обмоток.

Гибкое управление режимами: Возможность выбора между ручным и автоматическим сбросом (Reset), а также наличие функции тестирования цепи управления.

Экономия места и времени монтажа: Прямое соединение с контакторами Eaton серии XTCE избавляет от необходимости использования соединительных проводов, повышая вибростойкость сборки.

Интегрированные доп. контакты: Стандартная комплектация включает 1NO и 1NC контакты для сигнализации состояния и разрыва цепи катушки контактора.

FAQ

Можно ли использовать это реле с контакторами других производителей?

Прямое (безпроводное) соединение возможно только с контакторами Eaton серии XT (Frame C). Для подключения к устройствам других брендов потребуется монтажный адаптер для отдельной установки на DIN-рейку и проводное соединение силовых клемм.

Как часто требуется калибровка или обслуживание реле XTOB004CC1?

Реле является необслуживаемым и калибруется на заводе. Рекомендуется раз в полгода проверять затяжку винтовых клемм (в условиях вибрации) и проводить функциональную проверку нажатием кнопки 'Test' для контроля размыкания вспомогательных контактов.

В чем преимущество класса расцепления Class 10 для данной модели?

Class 10 — это стандарт для общепромышленных двигателей с нормальным временем пуска (до 10 секунд). Это обеспечивает оптимальный баланс между защитой от перегрузки и отсутствием срабатываний при пусковых токах, что продлевает ресурс изоляции двигателя и окупает стоимость реле за счет исключения простоев.

Cutler Hammer, Div of Eaton XTOB004CC1

Тепловое реле перегрузки Eaton XTOB004CC1 — это промышленное решение серии XT, разработанное для прецизионной защиты асинхронных двигателей от перегрузок по току и дисбаланса фаз. Как эксперт в области автоматизации, отмечу, что данная модель XTOB (IEC Overload) в корпусе Frame C обеспечивает высокую надежность благодаря биметаллическим расцепителям с температурной компенсацией. Маркировка '004' указывает на верхний предел уставки 4А, что делает реле идеальным для защиты приводов малой мощности. В отличие от бюджетных аналогов, устройства Cutler Hammer / Eaton проходят строгую калибровку, гарантируя стабильность характеристик срабатывания на протяжении всего срока службы, что критично для предотвращения дорогостоящего ремонта обмоток двигателя.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
