Cutler Hammer, Div of Eaton XTOB016DC1DP

Артикул: XTOB016DC1DP

Изготовитель: Cutler Hammer, Div of Eaton

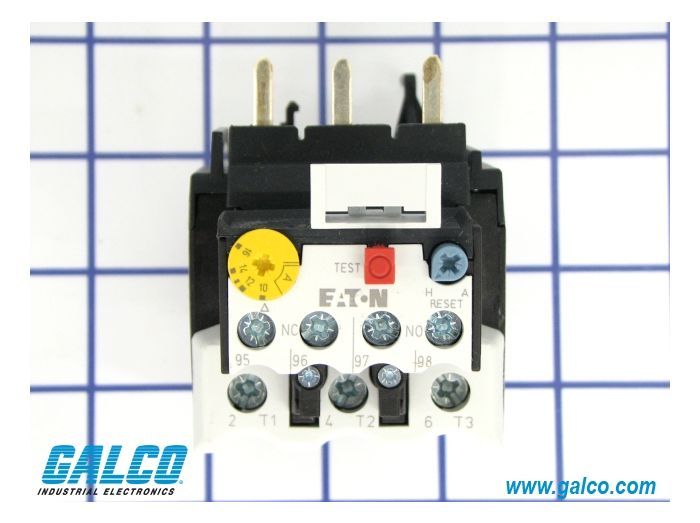

Cutler Hammer, Div of Eaton XTOB016DC1DP 0

Cutler Hammer, Div of Eaton XTOB016DC1DP 1

Новый продукт Запросить стоимость и остатки 350 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTOB016DC1DP

Раздел

Тепловые реле перегрузки

Подраздел

Cutler Hammer, Div of Eaton

Вес

Совместимость по габариту: Предназначено для установки на контакторы Frame D (типоразмеры XTCE040D – XTCE065D).
Электрические параметры: Номинальное напряжение изоляции до 690В AC, диапазон уставки тока 10-16 Ампер.
Монтажные особенности: Поддерживает как прямой монтаж на контактор, так и отдельную установку через адаптер (Stand Alone) на DIN-рейку.
Сигнальные контакты: Оснащено вспомогательными контактами 1NO/1NC для передачи сигнала аварии в цепь управления или на контроллер PLC.
Климатические ограничения: Рабочая температура от -25°C до +55°C (с компенсацией).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки теплового расцепителя: 10–16 А

Класс срабатывания 10 (Class 10) для надежной защиты стандартных пусков

Прямой монтаж на контакторы серии XT (Frame D) без дополнительных аксессуаров

Встроенная температурная компенсация и чувствительность к обрыву фазы

Возможность выбора режима сброса: ручной или автоматический

Применение

Насосные агрегаты и системы водоподготовки: защита двигателей от работы «на сухую» или заклинивания крыльчатки.

Вентиляционные установки и дымососы: обеспечение стабильной работы приводов в системах HVAC.

Конвейерные системы: защита мотор-редукторов при возникновении механических заторов в технологической линии.

Компрессорное оборудование: использование в схемах пуска «звезда-треугольник» для контроля номинального рабочего тока.

Преимущества

Селективность и точность: Класс 10 гарантирует срабатывание реле в течение 10 секунд при 6-кратной перегрузке, что является золотым стандартом для большинства общепромышленных нагрузок.

Интегрированная защита от асимметрии фаз: Механизм дифференциального срабатывания ускоряет отключение при потере одной из фаз, предотвращая фатальный перегрев двигателя.

Экономия пространства: Прямое соединение (Direct Connect) с контактором исключает необходимость в промежуточной проводке, снижая риск возникновения «горячих точек» на клеммах.

Адаптивность к среде: Механизм температурной компенсации позволяет реле сохранять заданные параметры точности в широком диапазоне температур внутри электрощита.

FAQ

Можно ли установить данное реле отдельно от контактора?

Да, модель XTOB016DC1DP поддерживает два типа монтажа. Для установки отдельно от контактора на DIN-рейку или монтажную панель необходимо использовать специальный клеммный блок (адаптер) для серии Frame D.

Требует ли реле периодического обслуживания или калибровки?

Устройство является необслуживаемым. Заводская калибровка биметаллических пластин обеспечивает стабильность характеристик на протяжении всего срока службы (до 10 лет при соблюдении условий эксплуатации). Рекомендуется лишь ежегодная проверка затяжки винтовых клемм.

Как выбрать между ручным и автоматическим сбросом (Reset)?

На передней панели устройства имеется переключатель. Ручной режим (Manual) рекомендуется для ответственных узлов, где инженер должен лично выявить причину аварии перед запуском. Автоматический режим (Auto) подходит для удаленных объектов, где допустим повторный пуск после остывания реле.

Cutler Hammer, Div of Eaton XTOB016DC1DP

Тепловое реле перегрузки XTOB016DC1DP серии XT от Eaton (Cutler-Hammer) представляет собой промышленное решение для защиты электродвигателей в соответствии со стандартами IEC. Инженерная особенность модели заключается в использовании биметаллических расцепителей, обеспечивающих точную инверсно-зависимую характеристику срабатывания. Маркировка Frame D указывает на совместимость с силовыми контакторами среднего габарита, обеспечивая компактность сборки шкафа управления. Данное устройство идеально подходит для защиты трехфазных двигателей, где критически важно предотвратить перегрев обмоток при затяжных пусках или перегрузках, не допуская ложных срабатываний благодаря прецизионной калибровке шкалы.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
