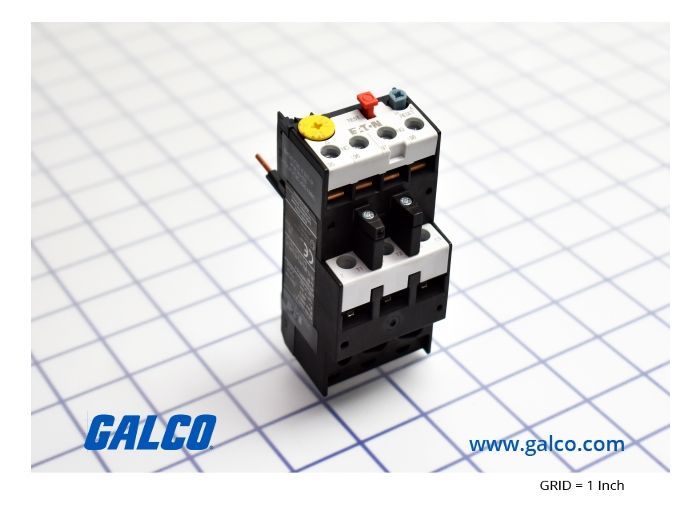

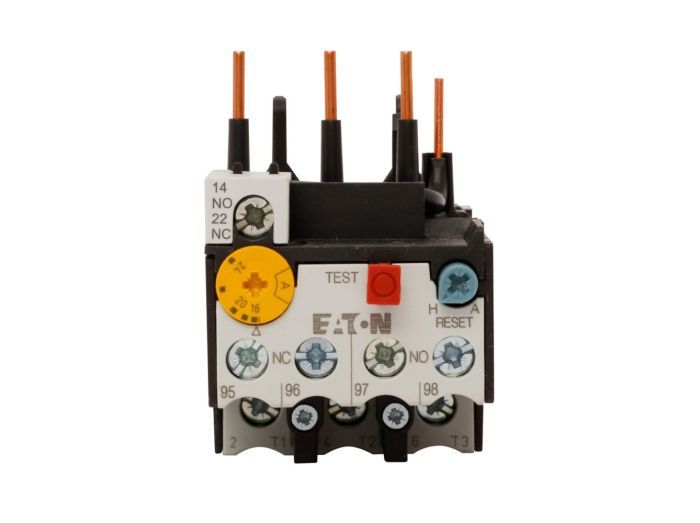

Cutler Hammer, Div of Eaton XTOB024CC1

Артикул: XTOB024CC1

Изготовитель: Cutler Hammer, Div of Eaton

Cutler Hammer, Div of Eaton XTOB024CC1 0

Cutler Hammer, Div of Eaton XTOB024CC1 1

Cutler Hammer, Div of Eaton XTOB024CC1 2

Новый продукт Запросить стоимость и остатки 139 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTOB024CC1

Раздел

Тепловые реле перегрузки

Подраздел

Cutler Hammer, Div of Eaton

Вес

Совместимость по типоразмеру: Предназначено для использования с контакторами XT Frame C (до 32А).
Диапазон настройки: 16–24 Ампера (регулировочный диск на передней панели).
Вспомогательные контакты: 1NO + 1NC для сигнализации состояния и разрыва цепи управления.
Стандарты и сертификация: Соответствие IEC/EN 60947, VDE 0660, UL, CSA.
Монтаж: Прямое подключение к силовым клеммам контактора или на DIN-рейку через блок XTOBXTSCC.
Условия эксплуатации: Рабочая температура от -25°C до +55°C с учетом компенсации.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тока: 16–24 А для прецизионной защиты электродвигателя

Класс расцепителя 10: Оптимальное время срабатывания для стандартных промышленных нагрузок

Прямой монтаж: Установка непосредственно на контакторы Eaton серии XT (Frame C) без дополнительных аксессуаров

Встроенная температурная компенсация: Стабильная работа при изменении температуры внутри щита

Защита от обрыва фазы: Повышенная чувствительность для предотвращения перегрева обмоток

Применение

Защита асинхронных двигателей в системах вентиляции и кондиционирования (HVAC).

Управление конвейерными линиями и подъемными механизмами средней мощности.

Насосные станции: предотвращение выхода из строя двигателя при заклинивании крыльчатки.

Станочное оборудование: защита приводов подач и главных приводов от технологических перегрузок.

Преимущества

Модульность и компактность: Прямое соединение с контактором сокращает время монтажа и объем кабельных разводок в шкафу управления.

Эффективное управление пуском: Биметаллические расцепители обеспечивают точную выдержку времени согласно классу 10, защищая двигатель от затяжных пусков.

Универсальность установки: Возможность использования как в составе сборки с контактором, так и отдельно (при использовании адаптера для DIN-рейки).

Визуальный контроль и диагностика: Наличие индикации срабатывания и селектора режима сброса (ручной/автоматический) упрощает эксплуатацию.

FAQ

Можно ли установить реле XTOB024CC1 отдельно от контактора?

Да, для автономной установки на DIN-рейку или монтажную панель необходимо использовать специальный клеммный блок (адаптер) серии XTOBXTSCC.

Как часто требуется калибровка или проверка теплового реле?

Реле XTOB является необслуживаемым устройством. Рекомендуется ежегодно проверять надежность затяжки винтовых клемм и проводить функциональное тестирование механизма расцепления с помощью встроенной кнопки TEST.

Чем отличается класс расцепителя 10 от класса 20?

Класс 10 означает, что при 6-кратной перегрузке реле сработает в течение 10 секунд или менее. Это стандарт для большинства моторов. Класс 20 используется для тяжелых пусков (например, мощные центрифуги), где требуется больше времени для разгона.

Cutler Hammer, Div of Eaton XTOB024CC1

Тепловое реле Eaton XTOB024CC1 серии Cutler-Hammer XT представляет собой электромеханическое устройство защиты, спроектированное для контроля теплового состояния электродвигателя. Модель XTOB024CC1 идеально подходит для задач, где требуется надежная защита от перегрузок и несимметрии фаз в сетях IEC. Маркировка расшифровывается следующим образом: XTOB — серия тепловых реле, 024 — верхний предел тока (24А), CC1 — типоразмер Frame C. В отличие от бюджетных аналогов, данное реле обладает расширенным диапазоном настройки тока и высокой повторяемостью характеристик расцепления, что исключает ложные срабатывания и минимизирует простои оборудования. Инженерная реализация механизма свободного расцепления гарантирует разрыв цепи даже при заблокированной кнопке сброса.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
