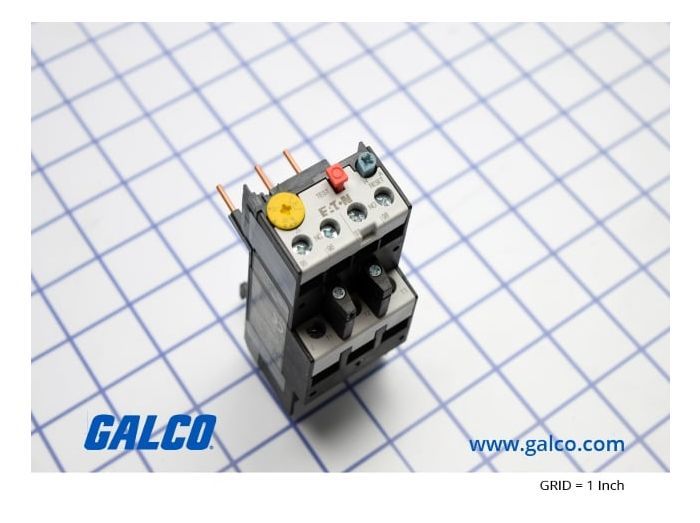

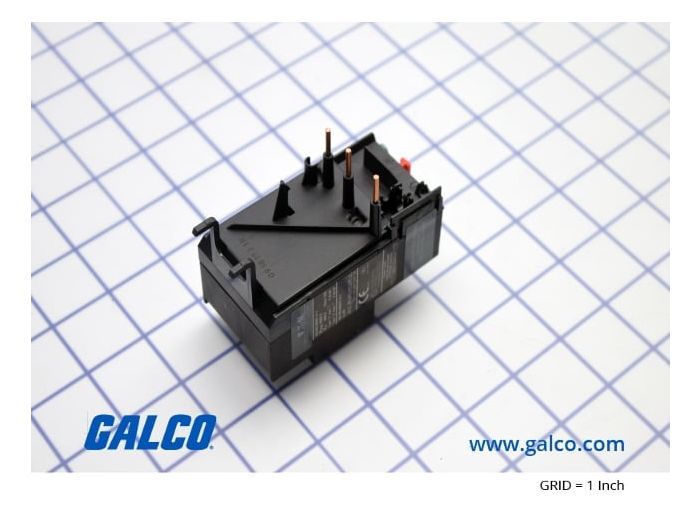

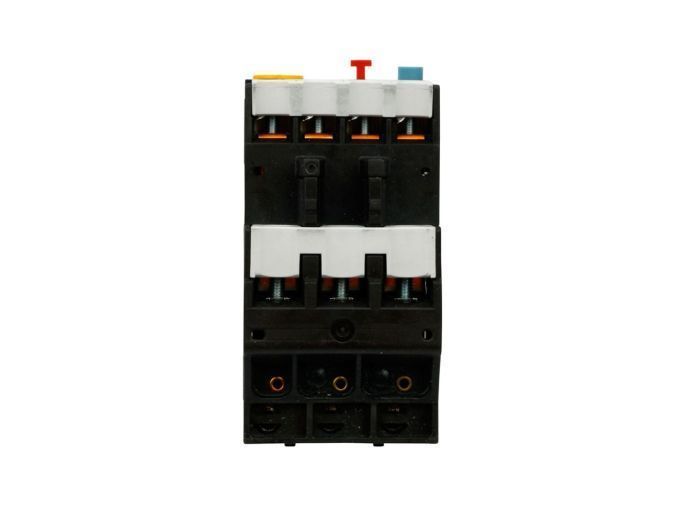

Cutler Hammer, Div of Eaton XTOB024CC1DP

Артикул: XTOB024CC1DP

Изготовитель: Cutler Hammer, Div of Eaton

Cutler Hammer, Div of Eaton XTOB024CC1DP 0

Cutler Hammer, Div of Eaton XTOB024CC1DP 1

Cutler Hammer, Div of Eaton XTOB024CC1DP 2

Новый продукт Запросить стоимость и остатки 547 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTOB024CC1DP

Раздел

Тепловые реле перегрузки

Подраздел

Cutler Hammer, Div of Eaton

Вес

Совместимость: Оптимизировано для работы с контакторами Eaton XTCE Frame C.
Монтаж: Прямое соединение с силовыми клеммами контактора (Direct Mount) или на DIN-рейку (требуется адаптер XTOBXDINC).
Рабочее напряжение: Изоляция рассчитана до 690В AC, коммутационная способность цепей управления — согласно AC-15/DC-13.
Защита корпуса: Степень защиты IP20 при фронтальном монтаже; клеммы защищены от случайного прикосновения пальцем.
Ограничения: Не предназначено для защиты двигателей с тяжелым пуском (требующим Class 20/30) без дополнительных расчетов.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тепловой защиты: 16–24 А

Класс расцепления 10 (Class 10) для стандартных условий пуска

Типоразмер Frame C для прямой стыковки с контакторами Eaton серии XT

Встроенная защита от обрыва фазы и температурная компенсация

Возможность монтажа на DIN-рейку через адаптер или напрямую на контактор

Применение

Управление насосными станциями: Защита двигателей циркуляционных и повысительных насосов в системах ЖКХ и пожаротушения.

Конвейерные линии: Предотвращение повреждения приводов при механическом заклинивании ленты.

Вентиляционные системы: Защита мощных вытяжных и приточных вентиляторов в промышленных цехах.

Станочное оборудование: Интеграция в локальные пульты управления деревообрабатывающих и металлообрабатывающих станков.

Преимущества

Прецизионная настройка уставки: Точная калибровка поворотного диска позволяет выставить ток FLA двигателя с минимальной погрешностью.

Интеллектуальная компенсация температуры: Механизм автоматически корректирует порог срабатывания в зависимости от температуры окружающей среды в шкафу (от -25°C до +55°C).

Дублированные контакты сигнализации: Наличие встроенных вспомогательных контактов 1NO/1NC позволяет одновременно отключать катушку контактора и передавать сигнал об аварии в систему диспетчеризации (ПЛК).

Гибкий сброс (Reset): Переключатель на лицевой панели позволяет выбрать режим ручного или автоматического возврата в рабочее состояние после срабатывания.

FAQ

Можно ли использовать это реле для однофазного двигателя?

Да, это возможно при условии последовательного соединения всех трех полюсов реле, чтобы через каждый из них протекал один и тот же ток. Это необходимо для корректной работы механизма защиты от обрыва фазы.

Как часто требуется техническое обслуживание или проверка калибровки?

Реле XTOB является необслуживаемым компонентом. Рекомендуется проводить ежегодную проверку затяжки винтовых клемм и функциональный тест срабатывания с помощью кнопки 'Test' на передней панели.

Какова экономическая выгода от установки XTOB вместо предохранителей?

Предохранители защищают только от короткого замыкания. Реле XTOB предотвращает перегрев обмоток двигателя при перегрузке, стоимость замены которых в 10-20 раз превышает стоимость самого реле, обеспечивая быструю окупаемость за счет исключения затрат на перемотку моторов.

Cutler Hammer, Div of Eaton XTOB024CC1DP

Тепловое реле Eaton XTOB024CC1DP является ключевым элементом системы защиты электродвигателей в рамках линейки XT IEC. Инженерное решение данной модели базируется на биметаллических расцепителях, обеспечивающих надежную защиту от перегрузок и чувствительность к обрыву фазы согласно стандартам IEC/EN 60947. Маркировка XTOB024 указывает на верхний предел регулировки (24А), а суффикс CC1 определяет совместимость с типоразмером контакторов Frame C. Данное реле идеально подходит для защиты трехфазных двигателей мощностью до 11-15 кВт (в зависимости от напряжения), где требуется высокая точность срабатывания и минимальное время простоя. Выбор этой модели оправдан её высокой селективностью и стабильностью характеристик в широком диапазоне температур, что выгодно отличает её от бюджетных аналогов с нестабильным порогом срабатывания.
