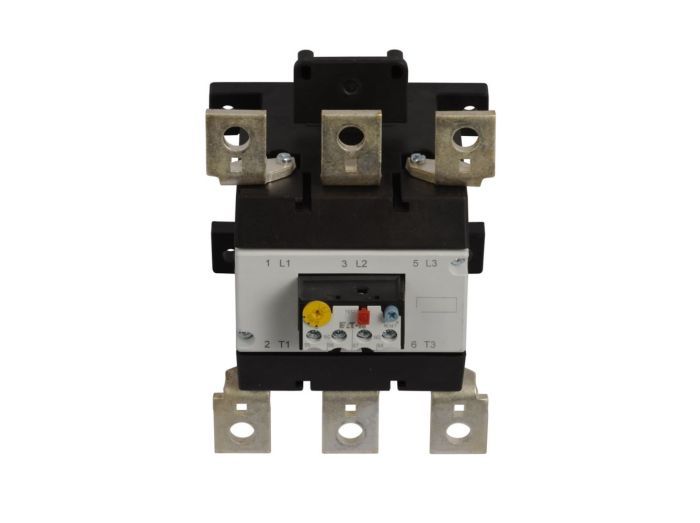

Cutler Hammer, Div of Eaton XTOB125LC1

Артикул: XTOB125LC1

Изготовитель: Cutler Hammer, Div of Eaton

Cutler Hammer, Div of Eaton XTOB125LC1 0

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTOB125LC1

Раздел

Тепловые реле перегрузки

Подраздел

Cutler Hammer, Div of Eaton

Вес

Совместимость: Оптимизировано для работы с контакторами Eaton серии XT (Frame L).
Тип монтажа: Прямой монтаж на контактор или отдельная установка (требуется адаптер).
Класс защиты: IP20 (защита от прикосновения пальцами).
Тип расцепления: Биметаллическое, чувствительное к выпадению фазы.
Максимальное напряжение изоляции: 690 В переменного тока.
Клеммы: Силовые винтовые зажимы под кабельные наконечники соответствующего сечения.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тепловой уставки: 95–125 А

Класс расцепления 10 (стандартная защита двигателей)

Типоразмер Frame L для интеграции в мощные системы

Возможность прямого монтажа на контактор для экономии места

Соответствие международным стандартам IEC/EN 60947

Применение

Защита мощных насосных агрегатов в системах водоканала и мелиорации.

Управление приводами тяжелых конвейерных линий и элеваторов.

Обеспечение безопасности компрессорных установок большой производительности.

Применение в шкафах управления вентиляцией (HVAC) промышленных зданий.

Использование в металлообрабатывающем оборудовании с режимами работы S1-S3.

Преимущества

Прецизионная настройка тока: Поворотный диск с четкой шкалой позволяет точно выставить номинальный ток двигателя (FLA) в диапазоне 95-125А.

Температурная компенсация: Встроенный механизм корректировки гарантирует корректную работу устройства при изменении температуры окружающей среды от -5 до +55°C.

Выбор режима сброса: Возможность переключения между ручным (Manual) и автоматическим (Auto) сбросом после срабатывания упрощает обслуживание удаленных объектов.

Интегрированные дополнительные контакты: Наличие встроенных вспомогательных контактов 1НО/1НЗ позволяет легко реализовать световую сигнализацию или передачу сигнала о неисправности в ПЛК.

Прямое сопряжение: Конструкция оптимизирована для установки непосредственно под контактор, что исключает необходимость в дополнительных соединительных проводах и снижает тепловые потери.

FAQ

Как правильно выставить ток на реле XTOB125LC1?

Уставка должна соответствовать номинальному току двигателя, указанному на его шильдике (Full Load Amps). Поверните регулировочный диск так, чтобы стрелка указывала на нужное значение тока. Дополнительный запас «на пуск» закладывать не нужно, так как класс 10 уже учитывает пусковые токи.

Требует ли реле регулярного технического обслуживания?

Устройство не требует внутренней калибровки. Рекомендуется раз в полгода проверять затяжку винтовых клемм, так как тепловые циклы и вибрация могут ослабить контакт, что приведет к перегреву и ложному срабатыванию.

Какая гарантия предоставляется на данное оборудование?

На продукцию Eaton Cutler-Hammer стандартно предоставляется заводская гарантия 12 месяцев с момента ввода в эксплуатацию. Высокий ресурс биметаллических пластин обеспечивает десятилетия надежной работы при соблюдении условий эксплуатации.

Cutler Hammer, Div of Eaton XTOB125LC1

Тепловое реле Eaton XTOB125LC1 серии XT представляет собой высокоточное устройство защиты электродвигателей от перегрузок и обрыва фаз. Как инженерное решение, данная модель выделяется своей надежностью в тяжелых промышленных условиях. Маркировка XTOB указывает на принадлежность к биметаллическим реле серии XT, где '125' — верхний предел тока, а 'LC1' — конструктивное исполнение для работы с контакторами размера L. В отличие от бюджетных аналогов, реле Eaton обеспечивает стабильность характеристик срабатывания при температурных колебаниях внутри шкафа управления, что предотвращает ложные отключения и увеличивает срок службы изоляции двигателя.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
