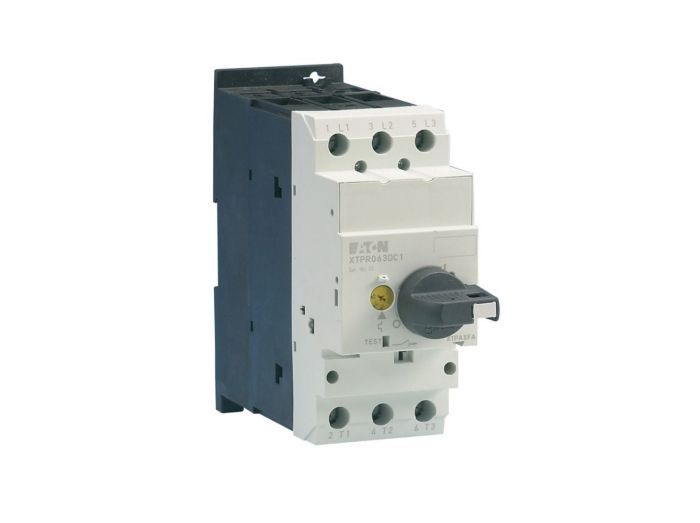

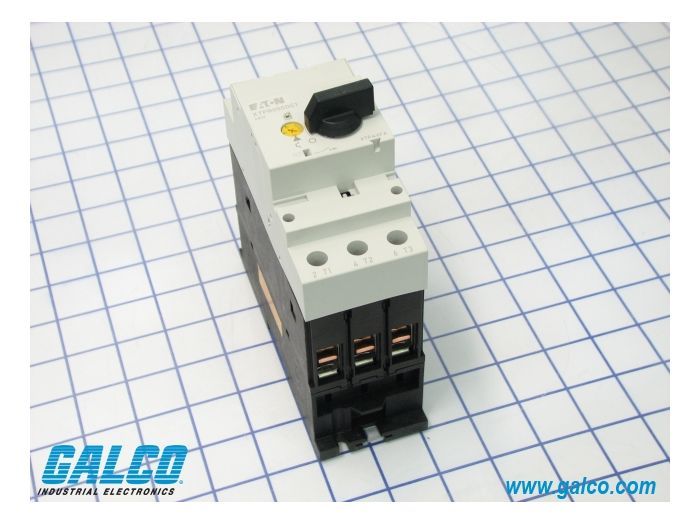

Cutler Hammer, Div of Eaton XTPR050DC1

Артикул: XTPR050DC1

Изготовитель: Cutler Hammer, Div of Eaton

Cutler Hammer, Div of Eaton XTPR050DC1 0

Cutler Hammer, Div of Eaton XTPR050DC1 1

Новый продукт Запросить стоимость и остатки 875 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTPR050DC1

Раздел

Ручные моторные протекторы

Подраздел

Cutler Hammer, Div of Eaton

Вес

Диапазон тока: Ток полной нагрузки двигателя (FLA) должен находиться в пределах 40.0 - 50.0 Ампер.
Монтаж: Стандартная 35-мм DIN-рейка; обязательное соблюдение зазоров для эффективного теплоотвода при плотном монтаже.
Электрическая совместимость: Подходит для трехфазных сетей до 600V (UL) / 690V (IEC).
Температурный режим: Эксплуатация от -25°C до +55°C без де рейтинга по току.
Интеграция: Для автоматического управления требуется последовательное подключение контактора серии XT (Frame D).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Компактное решение 3-в-1: сочетает функции разъединителя, защиты от перегрузки и электромагнитной защиты от короткого замыкания в одном модуле.

Типоразмер Frame D (55 мм): высокая плотность мощности при минимальных габаритах в шкафу управления.

Регулируемый биметаллический расцепитель Class 10 (40-50A) для прецизионной настройки под номинальный ток двигателя (FLA).

Сертификация UL, CSA и CE: полное соответствие международным стандартам безопасности для OEM-производителей и экспортеров.

IP20 Finger-Safe защита: исключает случайное касание токоведущих частей в процессе эксплуатации.

Применение

Промышленные насосные агрегаты и системы водоподготовки большой мощности.

Вентиляционные установки и системы дымоудаления в коммерческом строительстве.

Конвейерные линии и приводы автоматизированных складских комплексов.

Металлообрабатывающее и деревообрабатывающее оборудование (защита главных приводов).

Компрессорные станции и холодильные установки (HVAC).

Преимущества

Оптимизация компоновки: Использование серии XTPR позволяет сократить ширину пусковой сборки на 30-45% по сравнению с раздельными компонентами защиты.

Координация типа Type E/F: При оснащении специальными входными клеммами устройство соответствует стандартам Self-Protected Combination Motor Controller, что упрощает прохождение инспекции по NEC.

Высокий ресурс и надежность: Оптимизированная дугогасительная камера и прецизионные биметаллические элементы гарантируют стабильное срабатывание на протяжении всего жизненного цикла оборудования.

Универсальность аксессуаров: Полная совместимость с экосистемой Eaton XT (дополнительные контакты, расцепители минимального напряжения, индикаторы срабатывания).

FAQ

Можно ли использовать XTPR050DC1 для защиты однофазных двигателей?

Да, использование для однофазных нагрузок возможно, но требует последовательного соединения всех трех полюсов устройства для корректной работы теплового расцепителя и исключения ложных срабатываний из-за перекоса фаз.

Как часто требуется калибровка уставки тока?

Устройство откалибровано на заводе. Настройку следует производить один раз при пусконаладке, выставив значение на шкале в соответствии с реальным FLA (Full Load Amps) двигателя, указанным на его шильдике.

Какова экономическая эффективность перехода на MMP Eaton по сравнению с плавкими предохранителями?

Окупаемость достигается за счет отсутствия затрат на сменные элементы после срабатывания защиты, сокращения времени простоя (быстрый сброс рукояткой) и уменьшения общих габаритов и стоимости распределительного шкафа.

Cutler Hammer, Div of Eaton XTPR050DC1

Модель XTPR050DC1 от Eaton (Cutler-Hammer) — это профессиональный ручной мотор-автомат серии XT, спроектированный для комплексной защиты трехфазных электродвигателей. В инженерной практике данное устройство классифицируется как MMP (Manual Motor Protector). Оно заменяет традиционную связку «автоматический выключатель + тепловое реле», обеспечивая разрыв цепи при перегрузках и мгновенную отсечку при коротких замыканиях. Индекс 'D' в маркировке указывает на усиленный типоразмер корпуса (55 мм), рассчитанный на работу с токами до 50А и мощностью до 63 HP при 480V. Выбор этой модели оправдан в системах, где критична селективность защиты и минимизация занимаемого места на DIN-рейке. Поворотная рукоятка обеспечивает четкую индикацию состояния и возможность блокировки (LOTO) для безопасного сервисного обслуживания.
