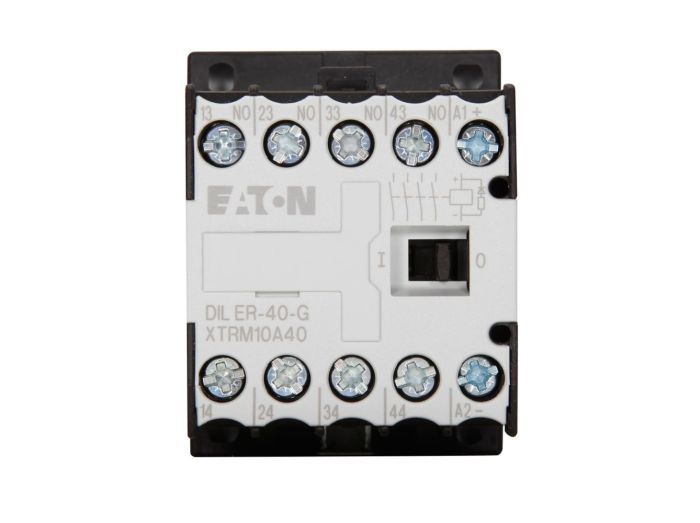

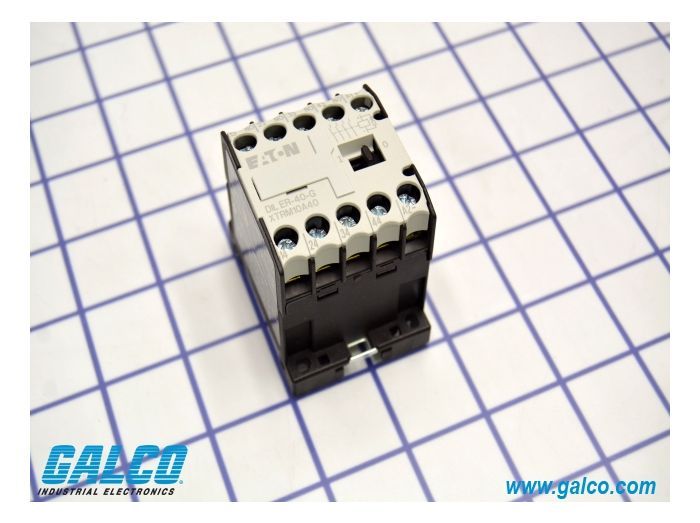

Cutler Hammer, Div of Eaton XTRM10A40RD

Артикул: XTRM10A40RD
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Thumbnail 1
Cutler Hammer, Div of Eaton XTRM10A40RD 0
Cutler Hammer, Div of Eaton XTRM10A40RD 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTRM10A40RD

Раздел
Реле управления
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Тип питания: Только постоянный ток (DC), номинал 12В (превышение напряжения ведет к перегреву катушки).
  • Совместимость: Полная интеграция с контакторами XT Mini и стандартными аксессуарами Eaton.
  • Монтажное положение: Стандартная DIN-рейка или монтажная панель.
  • Ограничения по среде: Требуется установка в корпус с соответствующим IP при наличии пыли или влаги (базовый рейтинг IP20).
  • Коммутационная способность: До 10А (AC-15/AC-11), что необходимо учитывать при подборе индуктивной нагрузки.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Типоразмер Mini Frame A: Компактное исполнение для экономии места в шкафу автоматизации.
Конфигурация контактов 4NO: Четыре нормально открытых полюса для гибкого управления логическими цепями.
Управляющее напряжение 12V DC: Оптимизировано для низковольтных систем управления постоянным током.
Номинальный ток 10А: Высокая нагрузочная способность для миниатюрного реле.
Защита IP20: Безопасность персонала (защита от прикосновения пальцем и тыльной стороной руки).
Применение
Системы управления маломощными электродвигателями и соленоидными клапанами в станкостроении.
Развязка логических сигналов в цепях ПЛК (PLC) для защиты выходов контроллера.
Сборка комбинированных пускателей «звезда-треугольник» в паре с таймерами серии XT.
Цепи дистанционного мониторинга и сигнализации в шкафах ГРЩ и ВРУ.
Применение в системах автоматизации зданий (HVAC, насосные станции) благодаря компактным размерам.
Преимущества
Глобальное соответствие стандартам: Сертификация UL, CSA и CE позволяет использовать оборудование в проектах, ориентированных на экспорт по всему миру.
Механическая блокировка контактов: Технология Positively Driven обеспечивает высокий уровень надежности в схемах безопасности и взаимной блокировки.
Широкий температурный диапазон: Стабильная работа в экстремальных условиях от -25°C до +50°C без потери эксплуатационных характеристик.
Универсальность монтажа: Совместимость как с винтовыми зажимами, так и с пружинными клеммами (в зависимости от модификации) ускоряет процесс пусконаладки.
Высокая энергоэффективность: Оптимизированная катушка управления DC минимизирует тепловыделение внутри шкафа.
FAQ

Можно ли использовать данное реле с переменным током 12V AC?

Нет, модель XTRM10A40RD оснащена катушкой RD, рассчитанной строго на 12V DC. Для переменного тока необходимо выбирать модель с соответствующим суффиксом напряжения AC.


Каков ресурс контактов при интенсивной эксплуатации?

Серия XT рассчитана на миллионы механических циклов. При соблюдении номинальных токов (10А) электрический ресурс обеспечивает бесперебойную работу в течение нескольких лет в режиме 24/7.


Входит ли в комплект поставки крепление на DIN-рейку?

Да, реле имеет стандартный фиксатор для 35-мм DIN-рейки. Заводская гарантия Eaton распространяется на устройство при условии соблюдения правил монтажа и защиты цепей управления предохранителями.


Cutler Hammer, Div of Eaton XTRM10A40RD
Промышленное реле управления Eaton XTRM10A40RD серии XT — это профессиональное решение для построения систем автоматизации по стандартам IEC. Как инженерный эксперт, отмечу, что данная модель XTRM (Mini) специально разработана для интеграции с контакторами и пускателями мини-серии, где критически важна плотность монтажа. Маркировка '10A40RD' расшифровывается как номинальный ток 10А, 4 замыкающих контакта (4NO) и катушка управления 12V DC. Главное отличие от бюджетных аналогов — наличие принудительно ведомых контактов (Positively Driven Contacts), что гарантирует синхронную работу основного реле и вспомогательных модулей, исключая ложные срабатывания в ответственных цепях управления.
Cutler Hammer, Div of Eaton
Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
