Cutler Hammer, Div of Eaton XTSC004BBA

Артикул: XTSC004BBA

Изготовитель: Cutler Hammer, Div of Eaton

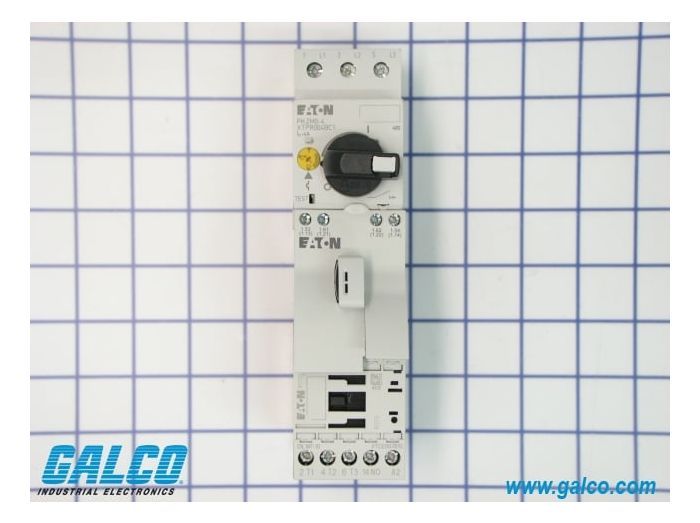

Cutler Hammer, Div of Eaton XTSC004BBA 0

Cutler Hammer, Div of Eaton XTSC004BBA 1

Новый продукт Запросить стоимость и остатки 524 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTSC004BBA

Раздел

Ручные контроллеры двигателей

Подраздел

Cutler Hammer, Div of Eaton

Вес

Токовая нагрузка: Номинальный ток двигателя (FLA) должен находиться в пределах 2.5–4.0 А.
Тип нагрузки: Прямой пуск (Non-reversing), категория применения AC-3.
Монтажные параметры: Установка на стандартную DIN-рейку 35 мм; открытое исполнение (IP20), требует размещения в шкафу.
Вспомогательные интерфейсы: Встроенный контакт 1NO на контакторе для обратной связи с контроллером.
Температурный режим: Эксплуатация в стандартных промышленных условиях (от -25 до +55°C).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Комплексное решение: объединяет ручной пускатель (MMP) и IEC-контактор в одном устройстве

Диапазон регулировки тепловой защиты (FLA): от 2.5 до 4.0 А

Управляющее напряжение катушки: 110В/50Гц или 120В/60Гц

Встроенная защита Class 10: надежное срабатывание при перегрузке и коротком замыкании

Компактный дизайн Frame B: значительная экономия места на DIN-рейке

Применение

Локальное управление конвейерными лентами и транспортировочными линиями.

Системы вентиляции и кондиционирования (управление приводами вентиляторов).

Насосные станции малой мощности (циркуляционные и дренажные насосы).

Станочное оборудование: управление вспомогательными приводами подачи и охлаждения.

Преимущества

Интегрированная диагностика: Наличие функции Test Trip и индикации срабатывания позволяет проверять работоспособность системы без подключения нагрузки.

Удобство фронтального монтажа: Все клеммы управления расположены на передней панели, что упрощает доступ и минимизирует время на проведение пусконаладочных работ.

Высокая селективность: Сочетание настраиваемого теплового расцепителя и фиксированного магнитного элемента гарантирует защиту двигателя от критических повреждений.

Стандартизация вспомогательных цепей: В базовую комплектацию уже включен блок дополнительных контактов 1NO-1NC для интеграции в системы диспетчеризации.

FAQ

Как правильно настроить ток срабатывания защиты на XTSC004BBA?

Настройка производится с помощью поворотного диска на лицевой панели ручного пускателя (MMP). Установите указатель точно на значение номинального тока двигателя (FLA), указанного на его шильдике.

Допускается ли использование данного контроллера для двигателей с тяжелым пуском?

Устройство имеет защиту Class 10, что является стандартом для большинства общепромышленных применений. Для очень тяжелых пусков (более 10-20 секунд) может потребоваться проверка тепловой кривой или выбор устройства класса 20.

В чем преимущество сборки XTSC перед покупкой контактора и автомата защиты по отдельности?

Сборка XTSC — это протестированное решение с гарантированной совместимостью компонентов. Вы экономите до 30% времени на монтаже и проектировании, получая при этом единый артикул для заказа и технической поддержки.

Cutler Hammer, Div of Eaton XTSC004BBA

Модель Eaton XTSC004BBA представляет собой нереверсивную сборку ручного контроллера двигателя серии XT IEC. Как эксперт в области промышленной автоматизации, отмечу, что данное устройство «4-в-1» заменяет собой разъединитель, защиту от перегрузки, магнитную защиту от КЗ и дистанционный пускатель. Маркировка XTSC указывает на готовую заводскую сборку, что исключает ошибки при самостоятельном монтаже компонентов. Устройство идеально подходит для управления небольшими электродвигателями, где критична плотность монтажа и скорость обслуживания. В отличие от базовых тепловых реле, серия XTSC обеспечивает видимую индикацию срабатывания (Visible Trip Indication), что сокращает время простоя оборудования при диагностике.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
