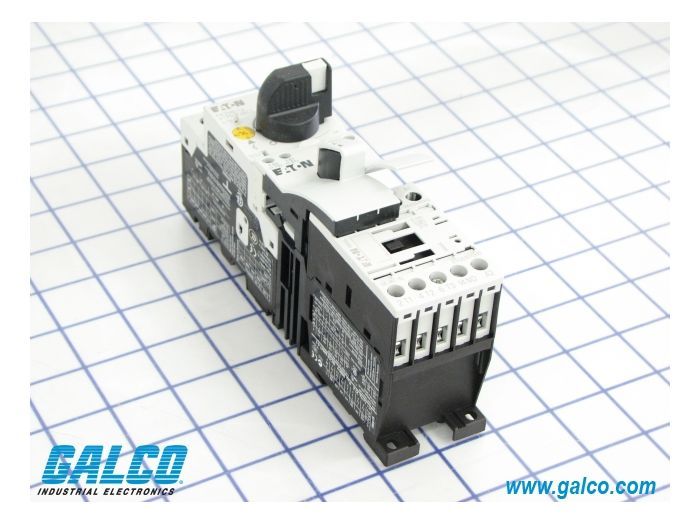

Cutler Hammer, Div of Eaton XTSC1P6BBT

Артикул: XTSC1P6BBT

Изготовитель: Cutler Hammer, Div of Eaton

Cutler Hammer, Div of Eaton XTSC1P6BBT 0

Cutler Hammer, Div of Eaton XTSC1P6BBT 1

Новый продукт Запросить стоимость и остатки 524 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTSC1P6BBT

Раздел

Ручные контроллеры двигателей

Подраздел

Cutler Hammer, Div of Eaton

Вес

Номинальный ток: 1.0 - 1.6 A (настраиваемый).
Напряжение катушки управления: 24V AC (50/60Hz).
Тип координации: Соответствие стандартам IEC для нереверсивных пускателей (FVNR).
Монтаж: Стандартная DIN-рейка или монтажная панель.
Рабочая температура: Промышленное исполнение (стандарт для серии XT IEC).
Дополнительные интерфейсы: Встроенный блок доп. контактов 1NO-1NC.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тока (FLA): 1.0–1.6 А для прецизионной защиты двигателя

Комплексное решение: объединяет ручной пускатель (MMP) и контактор в одном корпусе

Защита класса 10: надежное срабатывание при перегрузке в промышленных условиях

Управление 24V 50/60Hz: идеальная совместимость с современными системами автоматизации

Визуальная индикация срабатывания и функция тестирования расцепителя

Применение

Управление маломощными насосными установками и вентиляторами в системах ОВиК (HVAC).

Приводы конвейерных лент малых производственных линий.

Системы автоматизации станков, где требуется дистанционное управление и локальное отключение питания.

Защита вспомогательных электродвигателей в составе крупных технологических агрегатов.

Преимущества

Оптимизация монтажа: Заводская сборка силовых шин между компонентами минимизирует ошибки подключения и сокращает время ввода в эксплуатацию.

Высокая плотность компоновки: Компактный дизайн Frame B позволяет устанавливать большее количество пускателей в ограниченном пространстве шкафа управления.

Фронтальный доступ к клеммам: Все управляющие входы расположены на передней панели, что упрощает диагностику и техническое обслуживание без демонтажа устройства.

Интегрированные доп. контакты: Наличие контактов 1NO-1NC в стандартной комплектации позволяет легко интегрировать пускатель в цепи сигнализации и обратной связи ПЛК.

Точная настройка: Регулировочный диск на передней панели позволяет выставить точное значение FLA (Full Load Amps) под конкретный двигатель.

FAQ

Какое сечение провода рекомендуется для подключения силовых клемм XTSC1P6BBT?

Устройство использует клеммы Frame B. Рекомендуется использовать медный провод сечением от 1.5 до 4 мм² (14-10 AWG) с моментом затяжки согласно спецификации Eaton для обеспечения надежного контакта при высоких пусковых токах.

Требуется ли дополнительное тепловое реле для этого контроллера?

Нет, XTSC1P6BBT уже включает в себя биметаллические элементы тепловой защиты и магнитный расцепитель. Это законченное устройство защиты двигателя класса 10.

Можно ли использовать этот контроллер для двигателей с рабочим током ровно 1.6 А?

Да, диапазон настройки составляет 1-1.6 А. Однако для работы на верхнем пределе рекомендуется убедиться в отсутствии частотных перегрузок и обеспечить нормальный температурный режим внутри шкафа, чтобы избежать ложных срабатываний тепловой защиты.

Cutler Hammer, Div of Eaton XTSC1P6BBT

Eaton XTSC1P6BBT — это готовая сборка нереверсивного ручного контроллера двигателя серии XT IEC, предназначенная для эффективного управления и многоуровневой защиты электроприводов мощностью до 1.6 А. Как инженерное решение, данная модель исключает необходимость раздельного монтажа автоматического выключателя защиты двигателя и контактора, что экономит до 40% места на DIN-рейке. Маркировка XTSC1P6BBT указывает на принадлежность к серии XTSC, номинал 1.6А и типоразмер Frame B. В отличие от базовых тепловых реле, это устройство обеспечивает полноценную селективность благодаря встроенным магнитным и тепловым расцепителям, гарантируя защиту как от перегрузок, так и от коротких замыканий в одном узле.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
