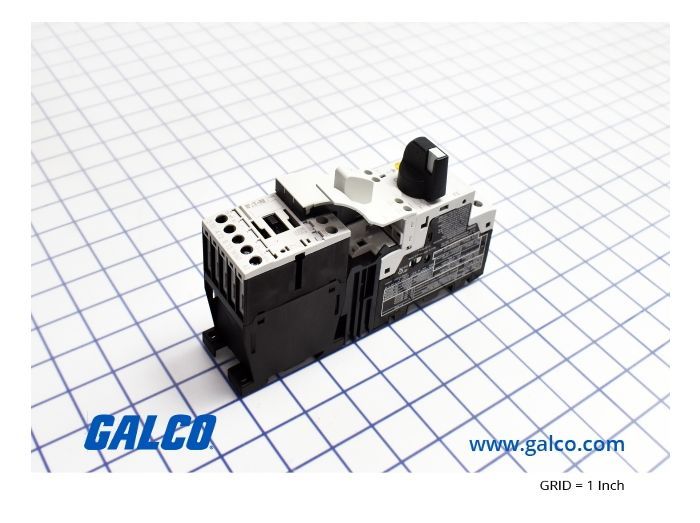

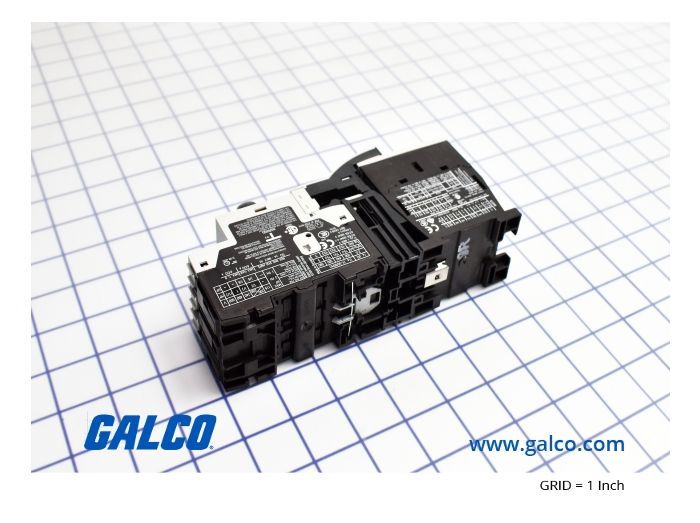

Cutler Hammer, Div of Eaton XTSC2P5BBTD

Артикул: XTSC2P5BBTD
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Thumbnail 1
Thumbnail 2
Cutler Hammer, Div of Eaton XTSC2P5BBTD 0
Cutler Hammer, Div of Eaton XTSC2P5BBTD 1
Cutler Hammer, Div of Eaton XTSC2P5BBTD 2
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTSC2P5BBTD

Раздел
Ручные контроллеры двигателей
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Диапазон регулировки тока (FLA): 1.6–2.5 Ампер.
  • Напряжение катушки управления: 24V DC (постоянный ток).
  • Конфигурация контактов: встроенные вспомогательные контакты 1NO на контакторе и 1NO-1NC на защитном автомате.
  • Тип расцепителя: тепломагнитный (Class 10).
  • Монтаж: стандартная 35-мм DIN-рейка или монтажная панель.
  • Рабочая температура: от -25°C до +55°C (без снижения характеристик).
  • Диапазон регулировки тока (FLA): 1.6–2.5 Ампер.
  • Напряжение катушки управления: 24V DC (постоянный ток).
  • Конфигурация контактов: встроенные вспомогательные контакты 1NO на контакторе и 1NO-1NC на защитном автомате.
  • Тип расцепителя: тепломагнитный (Class 10).
  • Монтаж: стандартная 35-мм DIN-рейка или монтажная панель.
  • Рабочая температура: от -25°C до +55°C (без снижения характеристик).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Комплексное решение 4-в-1: разъединитель, тепловая и магнитная защита, дистанционное управление в одном корпусе
Заводская сборка XT IEC: исключает ошибки монтажа и сокращает время установки на DIN-рейку
Высокая точность настройки: диапазон FLA 1.6–2.5A для защиты специфических нагрузок
Интеграция с ПЛК: катушка управления 24VDC оптимизирована для современных систем автоматизации
Визуальная диагностика: четкая индикация срабатывания (Visible Trip) для минимизации простоев
Комплексное решение 4-в-1: разъединитель, тепловая и магнитная защита, дистанционное управление в одном корпусе
Заводская сборка XT IEC: исключает ошибки монтажа и сокращает время установки на DIN-рейку
Высокая точность настройки: диапазон FLA 1.6–2.5A для защиты специфических нагрузок
Интеграция с ПЛК: катушка управления 24VDC оптимизирована для современных систем автоматизации
Визуальная диагностика: четкая индикация срабатывания (Visible Trip) для минимизации простоев
Применение
Управление маломощными насосными установками и вентиляторами в системах ОВиК.
Локальные конвейерные линии и системы транспортировки материалов.
Станочное оборудование, где требуется ручное управление пуском и защита от перегрузок.
Автоматизированные системы дозирования и смешивания в химической промышленности.
Управление маломощными насосными установками и вентиляторами в системах ОВиК.
Локальные конвейерные линии и системы транспортировки материалов.
Станочное оборудование, где требуется ручное управление пуском и защита от перегрузок.
Автоматизированные системы дозирования и смешивания в химической промышленности.
Преимущества
Экономия монтажного пространства: объединенная конструкция MMP и контактора требует значительно меньше места, чем стандартная связка из отдельных компонентов.
Упрощенная топология проводки: клеммы управления вынесены на фронтальную панель, обеспечивая быстрый доступ и удобную прокладку сигнальных кабелей.
Защита класса 10: встроенные тепломагнитные элементы обеспечивают превосходную кривую отключения для защиты обмоток двигателя от перегрева и КЗ.
Расширенная диспетчеризация: наличие встроенных дополнительных контактов 1NO-1NC в базовой комплектации позволяет сразу интегрировать устройство в цепи мониторинга состояния.
FAQ

Можно ли заменить катушку управления на 230VAC в данном блоке?

В данной конкретной сборке (XTSC...TD) используется катушка 24VDC. Для работы с переменным током требуется модель с другим суффиксом. Замена возможна только путем замены всего блока контактора, входящего в сборку.


Как проверить работоспособность защиты без создания реальной перегрузки?

Устройство оснащено функцией 'Test Trip'. На передней панели пускателя предусмотрен специальный паз/кнопка для механической проверки механизма расцепления, что позволяет убедиться в исправности системы без риска для оборудования.


Поставляется ли устройство полностью готовым к работе или требуются аксессуары?

XTSC2P5BBTD является полностью собранным и протестированным на заводе решением (Assembled unit). Оно включает в себя соединительные шины между пускателем и контактором, дополнительные контакты и готово к установке сразу из коробки.


Cutler Hammer, Div of Eaton XTSC2P5BBTD
Модель XTSC2P5BBTD представляет собой полнофункциональную нереверсивную сборку (FVNR) на базе серии Eaton XT. Как экспертное решение, данное устройство объединяет ручной пускатель (MMP) и электромагнитный контактор в компактный блок. В отличие от раздельной компоновки, эта модель обеспечивает гарантированную координацию защиты Type 2, что критично для безопасности промышленных сетей. Маркировка расшифровывается как ручной контроллер двигателя с диапазоном 1.6-2.5А и управлением постоянным током. Выбор этой модели оправдан в задачах, где требуется экономия места в шкафу (до 40%) и высокая надежность коммутации при удаленном управлении через контроллер.
