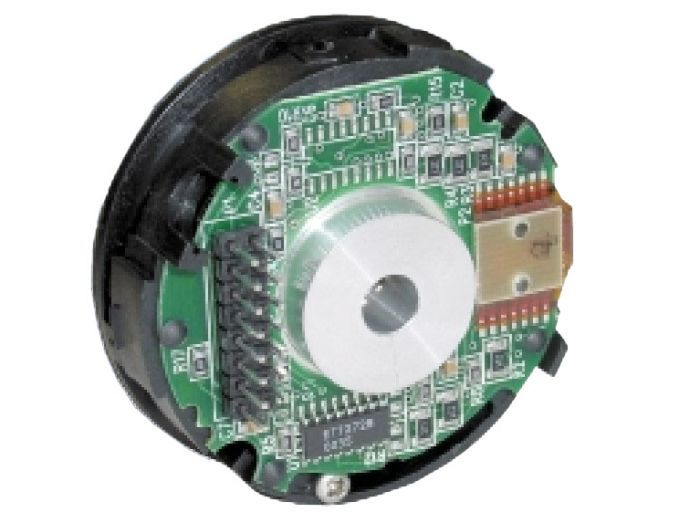

Danaher Controls M210500/013FB

Артикул: M210500/013FB

Изготовитель: DANAHER CONTROLS

Новый продукт Запросить стоимость и остатки 604 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M210500/013FB

Раздел

Инкрементальный

Подраздел

Danaher Controls

Вес

Тип сигнала: Инкрементальный, TTL/RS-422 совместимый.
Разрешение (PPR): До 2048 импульсов на оборот.
Коммутационные каналы: Опциональные дорожки для бесщеточных моторов (4, 6, 8, 12 poles).
Монтаж: Модульный, на вал двигателя (без собственного корпуса и подшипников).
Юстировка: Механическая подстройка фазы в пределах 20°.
Совместимость: Стандартные типоразмеры для легкой замены штатных энкодеров сторонних производителей.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда DANAHER CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Модульная конструкция для интеграции в малые серводвигатели и шаговые моторы

Автоматическая центровка и установка рабочего зазора без специального инструмента

Разрешение до 2048 PPR с поддержкой стандартного индексного канала (Index Standard)

Возможность юстировки фазового сдвига до 20° для точного позиционирования вала

Совместимость с индустриальными стандартами посадочных размеров

Применение

Обратная связь в шаговых двигателях с замкнутым контуром управления.

Компактные сервоприводы для лабораторного и медицинского оборудования.

Системы высокоточного позиционирования в робототехнике и манипуляторах.

Автоматизированные линии сборки электронных компонентов.

Модернизация существующих электромоторов под современные требования систем ЧПУ.

Преимущества

Технология автоматического позиционирования: исключает необходимость использования осциллографа для выставления зазора при монтаже.

Высокая адаптивность: встроенная регулировка в 20 градусов позволяет точно синхронизировать выходные сигналы с физическим положением вала.

Универсальность коммутации: опциональная поддержка 4, 6, 8 или 12-полюсных дорожек для работы с различными конфигурациями обмоток мотора.

Повышенная надежность: отсутствие собственных подшипников в модульной схеме устраняет риск механического износа и увеличивает MTBF системы.

FAQ

Требуется ли специальный инструмент или щупы для установки диска энкодера M21?

Нет, конструкция серии M21 предусматривает автоматическое формирование рабочего зазора и центровку диска относительно считывающей головки в процессе монтажа на вал, что исключает необходимость использования измерительного инструмента.

Каков ресурс работы данного энкодера в условиях постоянных вибраций?

Поскольку энкодер является модульным (без собственных подшипников), его ресурс напрямую зависит от состояния подшипников двигателя. Отсутствие трения внутренних элементов датчика делает его крайне устойчивым к осевым нагрузкам и вибрациям.

Как подобрать правильную конфигурацию коммутационных дорожек для моего мотора?

Количество полюсов в энкодере (4, 6, 8 или 12) должно строго соответствовать количеству полюсов вашего бесщеточного серводвигателя. Для шаговых двигателей без коммутации фаз используется стандартная версия только с каналами A, B и Index.

Danaher Controls M210500/013FB

Инкрементальный энкодер Danaher Controls серии M21 — это экспертное решение для систем обратной связи, где критически важны компактность и скорость монтажа. В отличие от стандартных датчиков, требующих сложной юстировки зазора между диском и считывателем, модель M210500/013FB использует уникальную механическую архитектуру, которая автоматически центрирует компоненты при установке. Это исключает человеческий фактор и риск повреждения оптического диска. Энкодер разработан специально для производителей малогабаритных приводов, обеспечивая высокую точность сигнала при минимальных затратах времени на пусконаладку. Наличие встроенных коммутационных дорожек делает его идеальным выбором для управления фазами бесщеточных двигателей (BLDC).
