Fagor Automation XC-C8-15-FD

Артикул: XC-C8-15-FD

Изготовитель: Fagor Automation

Новый продукт Запросить стоимость и остатки 638 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XC-C8-15-FD

Раздел

Кабели прямого подключения

Подраздел

Fagor Automation

Вес

Совместимость: Энкодеры Fagor EC Series и большинство современных контроллеров ЧПУ.
Доступные длины: Стандартные до 9 м, удлинительные до 25 м.
Тип защиты: Стандартная оболочка или металлическая броня (Armor).
Интерфейс подключения: Разъем FD (согласно спецификации) или Flying Leads.
Условия эксплуатации: Стойкость к индустриальным маслам и постоянным вибрациям.
Тип сигнала: Аналоговые (1Vpp) или цифровые (TTL) сигналы в зависимости от типа энкодера.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Fagor Automation на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Полная совместимость с ЧПУ ведущих мировых производителей (Siemens, Fanuc, Heidenhain и др.)

Высокая помехозащищенность при передаче сигналов энкодеров серии EC

Возможность исполнения с защитной броней для эксплуатации в агрессивных средах

Гибкая кастомизация: доступны варианты со свободными концами (Flying Leads)

Поддержка линий связи большой протяженности (до 25 метров)

Применение

Модернизация (Retrofitting) металлообрабатывающих станков при замене систем измерения.

Многоосевые обрабатывающие центры, требующие длинных кабельных трасс через кабелеукладчики.

Высокоточные измерительные машины и стенды, чувствительные к качеству сигнала обратной связи.

Деревообрабатывающее и камнеобрабатывающее оборудование с ЧПУ в условиях сильной запыленности.

Преимущества

Минимизация джиттера: использование экранированных витых пар гарантирует передачу сигнала без искажения фазы, что напрямую влияет на точность обработки.

Индустриальная износостойкость: опциональное армирование защищает внутренние жилы от раскаленной металлической стружки, смазочно-охлаждающих жидкостей (СОЖ) и механических сдавливаний.

Экономия времени на монтаж: наличие готовых претерминированных разъемов различных стилей сокращает время пусконаладки и минимизирует риск ошибок при подключении к стойке ЧПУ.

Адаптивность под проект: исполнение Flying Leads позволяет сервисным инженерам самостоятельно производить распайку под нестандартные или проприетарные интерфейсы.

FAQ

Как правильно подобрать длину кабеля, чтобы избежать потери сигнала?

Для энкодеров серии EC с кабелем XC-C8-15-FD рекомендуется не превышать общую длину трассы в 25 метров для удлинительных моделей. При необходимости прокладки более длинных линий следует использовать дополнительные репитеры или проверять амплитуду сигнала на входе в ЧПУ.

Нужно ли заземлять армированную оболочку кабеля отдельно?

Защитная броня и экран кабеля должны быть заземлены через корпус разъема или специальные зажимы на стороне шкафа управления для обеспечения максимальной защиты от электромагнитных помех (EMI).

Каков средний срок службы кабеля в условиях работы с СОЖ?

При использовании версии с защитной броней (Armor) срок службы кабеля соответствует ресурсу станка (10+ лет). Без брони срок службы зависит от интенсивности воздействия химикатов, поэтому в зонах прямого попадания стружки и СОЖ использование бронированного исполнения обязательно.

Fagor Automation XC-C8-15-FD

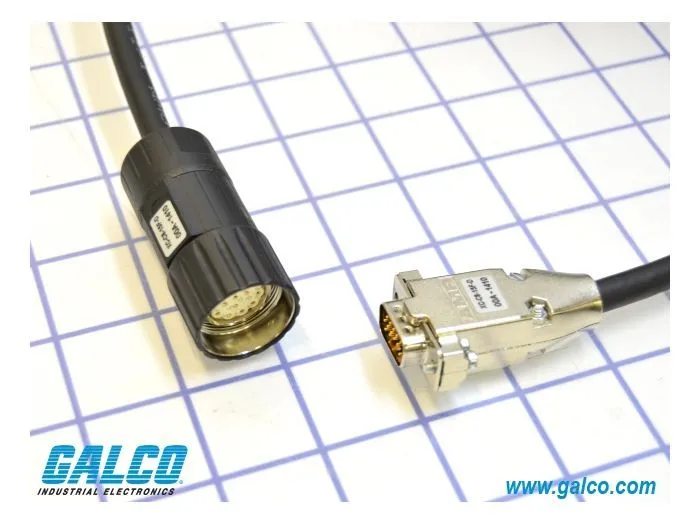

Кабель расширения Fagor Automation XC-C8-15-FD — это профессиональное решение для организации стабильной обратной связи в прецизионных системах позиционирования. Как инженеры, мы рекомендуем данную модель для соединения линейных и поворотных энкодеров серии EC с модулями управления. В отличие от стандартных интерфейсных кабелей, серия XC спроектирована с учетом жестких требований к целостности дифференциального сигнала на дистанциях до 15-25 метров, что критически важно для предотвращения ошибок позиционирования из-за электромагнитных наводок. Маркировка FD указывает на специфическую конфигурацию разъемов, обеспечивающую надежную фиксацию в условиях вибрационных нагрузок станочного оборудования.
