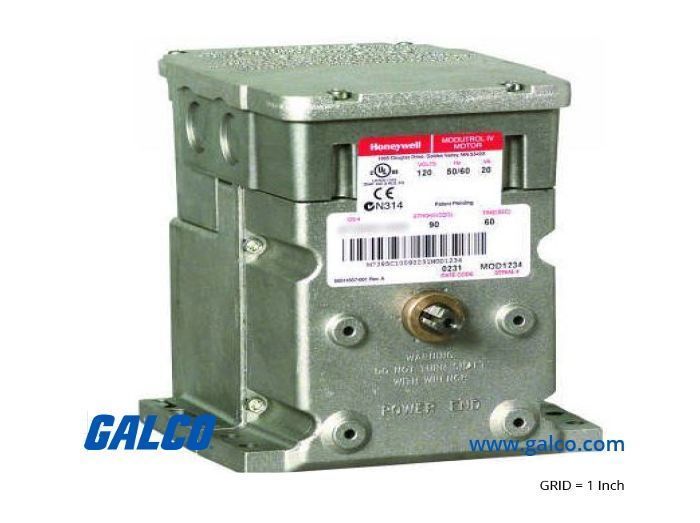

Honeywell M6274F1009-F/U

Артикул: M6274F1009-F/U
Изготовитель: HONEYWELL
Thumbnail 0
Honeywell M6274F1009-F/U 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M6274F1009-F/U

Раздел
Приводы заслонок
Подраздел
Honeywell
Вес
  • Электропитание: 24 В переменного тока (24 VAC, 50/60 Гц).
  • Тип управления: Трехпозиционное (Floating) с обратной связью.
  • Сигнал обратной связи: Электрически изолированный потенциометр.
  • Угол поворота: Настраиваемый, от 90° до 160°.
  • Класс защиты: NEMA 3 (эквивалент IP54) при условии вертикальной установки.
  • Механическое соединение: Сдвоенный шлицевой вал с внутренней резьбой.
  • Комплектация: Включает встроенную соединительную коробку и вспомогательные кулачки.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда HONEYWELL на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Встроенный изолированный потенциометр обратной связи для точного мониторинга положения вала
Регулируемый угол поворота (ход) в диапазоне от 90 до 160 градусов
Защита корпуса NEMA 3 при вертикальном монтаже благодаря встроенной клеммной коробке
Двойной рабочий вал (шлицевой и с резьбой на обоих концах) для максимальной гибкости установки
Стабильный крутящий момент во всем диапазоне рабочего напряжения 24 VAC
Применение
Системы прецизионного смешивания воздушных потоков в приточных установках.
Автоматизация воздушных заслонок промышленных горелочных устройств и котлов.
Управление клапанами в технологических процессах, требующих обратной связи по положению.
Модернизация (Retrofit) старых систем автоматизации, построенных на базе стандарта Modutrol IV.
Преимущества
Технология обратной связи: Изолированный потенциометр исключает влияние электрических помех на сигнал положения, обеспечивая высокую точность данных для контроллера.
Механическая универсальность: Наличие двух валов позволяет одновременно управлять заслонкой и дублирующим механическим индикатором или вспомогательным рычажным механизмом.
Адаптивность на объекте: Полевая регулировка хода (90-160°) позволяет точно подогнать параметры привода под конкретную конструкцию вентиляционного узла без замены оборудования.
Интегрированная логика: Наличие вспомогательных кулачков переключателей (Auxiliary Switch Cams) дает возможность настраивать срабатывание внешних устройств в зависимости от позиции привода.
FAQ

Как использовать сигнал обратной связи от потенциометра в контроллерах сторонних производителей?

Встроенный потенциометр является пассивным резистивным элементом. Его необходимо подключить к аналоговому входу контроллера, настроенному на измерение сопротивления или через преобразователь 'сопротивление-ток/напряжение'. Благодаря гальванической изоляции, риск возникновения земляных петель минимален.


Каков ресурс работы привода при эксплуатации в условиях вибрации?

Серия Modutrol IV спроектирована для тяжелых условий. Внутренние узлы (редуктор и двигатель) погружены в масляную ванну, что обеспечивает постоянную смазку и эффективный отвод тепла, значительно продлевая срок службы по сравнению с приводами на сухой смазке.


Можно ли установить этот привод горизонтально на открытом воздухе?

Для обеспечения защиты уровня NEMA 3 (от дождя и снега) привод должен быть смонтирован в вертикальном положении (валом горизонтально, клеммной коробкой вверх). При горизонтальной установке на улице потребуется дополнительный защитный кожух для предотвращения попадания влаги в кабельные вводы.


Honeywell M6274F1009-F/U
Honeywell M6274F1009-F/U — это высокопроизводительный электропривод серии Modutrol IV, предназначенный для управления воздушными заслонками и клапанами в промышленных и коммерческих системах ОВиК. Ключевой особенностью модели с маркировкой 'F' является наличие гальванически изолированного потенциометра обратной связи. Это позволяет системе автоматизации получать прецизионные данные о реальном угле открытия заслонки, что критично для алгоритмов точного регулирования. Привод выполнен в прочном литом корпусе и ориентирован на задачи, где требуется повышенная надежность и длительный цикл эксплуатации. В отличие от стандартных моделей, M6274F1009-F/U предлагает инженерам гибкость настройки хода и возможность интеграции в сложные контуры управления с обратной связью без использования дополнительных внешних датчиков.
