IDEC SV9Z-J20S

Артикул: SV9Z-J20S
Изготовитель: IDEC
Thumbnail 0
IDEC SV9Z-J20S 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SV9Z-J20S

Раздел
Джемперы
Подраздел
IDEC
Вес
  • Совместимость: Релейные колодки IDEC RV8H, RV8S и аналогичные интерфейсные модули.
  • Количество полюсов: 20 (с возможностью уменьшения).
  • Цвет изоляции: Синий (рекомендуется для цепей 0V DC или нейтрали).
  • Монтажное положение: Установка в специализированный паз над винтовыми или push-in зажимами.
  • Материал проводника: Медный сплав с антикоррозийным покрытием.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда IDEC на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности

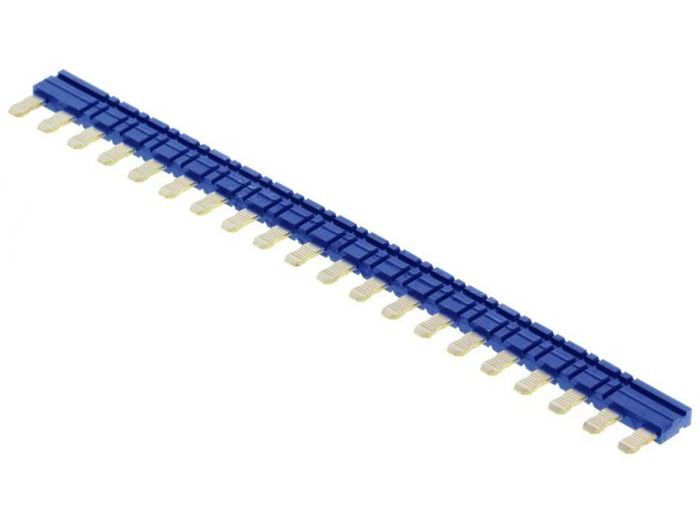

20-контактная гребенчатая перемычка для быстрого параллельного соединения
Полная совместимость с интерфейсными реле и таймерами IDEC серии RV8
Синяя цветовая кодировка для легкой идентификации цепей (DC/Common)
Возможность разделения (нарезки) на сегменты с нужным количеством полюсов
Изолированная конструкция с защитными проставками (Spacer)
Применение
Создание общей шины питания (COM) для групп промежуточных реле в шкафах управления ПЛК.
Распределение управляющего сигнала на несколько исполнительных устройств в системах HVAC.
Сборка многоканальных модулей защиты и сигнализации в промышленной автоматике.
Компактное подключение таймеров серии RV8 в схемах с задержкой включения/выключения до 600 часов.
Преимущества
Производительность монтажа: Сокращает время сборки шкафа на 80% за счет исключения операций обжима и зачистки проводов для перемычек.
Надежность контакта: В отличие от гибких проводов, жесткая шина обеспечивает равномерное прижимное усилие во всех точках подключения, что критично при вибрациях.
Эстетика и сервис: Компактный профиль сохраняет доступ к маркировке клемм и диагностическим светодиодам (ON/Timing OUT), не загромождая кабель-каналы.
Универсальность: Модульная структура позволяет использовать одну шину для нескольких групп реле, просто разделив её бокорезами.
FAQ

Можно ли устанавливать синюю перемычку в цепи переменного тока 230В?

Технически изоляция рассчитана на стандартные напряжения серии RV8, однако по правилам маркировки синий цвет обычно резервируется для нейтрали или отрицательного полюса DC. Для фазных проводников рекомендуется использовать перемычки красного или серого цвета.


Нужно ли изолировать места среза после укорачивания перемычки?

Конструкция SV9Z-J20S предусматривает глубокую посадку проводника в пластиковый корпус. При аккуратном срезе между контактами оголенные части не выступают за пределы корпуса, обеспечивая безопасный уровень IP, предусмотренный серией RV8.


Как влияет использование перемычки на гарантию и сертификацию сборки?

Использование оригинальных аксессуаров IDEC (UL/CSA listed) является необходимым условием для сохранения сертификации всей сборки. В отличие от самодельных перемычек, SV9Z-J20S протестирована на максимальные токовые нагрузки, соответствующие номиналу реле.


IDEC SV9Z-J20S
IDEC SV9Z-J20S — это профессиональный аксессуар для оптимизации электромонтажа, предназначенный для создания общих точек подключения в релейных сборках. Как инженерное решение, данная перемычка заменяет трудоемкое создание проволочных шлейфов, исключая «паутину» из проводов в шкафу автоматизации. Маркировка 'J20S' подтверждает наличие 20 точек подключения с шагом, идеально адаптированным под узкие корпуса серии RV8. Использование этой модели вместо кустарных соединений гарантирует стабильное переходное сопротивление и предотвращает ошибки при пусконаладке. Она незаменима при интеграции многоканальных систем, где требуется объединение общих полюсов питания или сигнальных линий на промежуточных реле и таймерах.
IDEC
IDEC является поставщиком электротехнической продукции, предлагая широкий выбор реле и устройств для пускателей/стартеров. Продукция компании находит применение в разных отраслях промышленности.
