IDEC XA1E-LV3SG02Q4TR

Артикул: XA1E-LV3SG02Q4TR
Изготовитель: IDEC

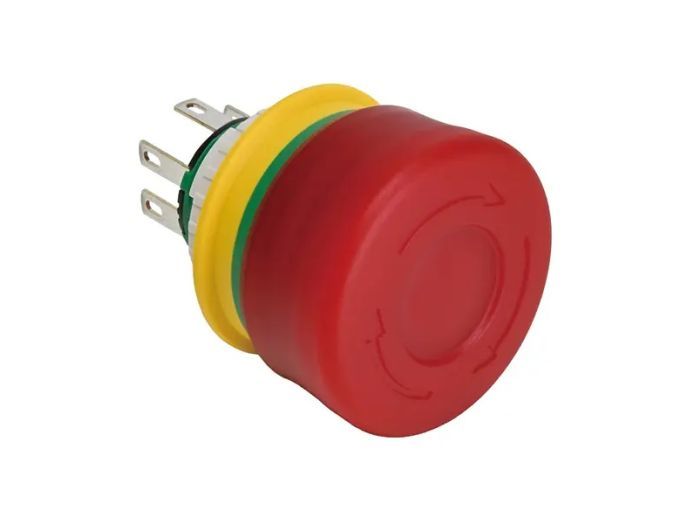

Thumbnail 0
IDEC XA1E-LV3SG02Q4TR 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XA1E-LV3SG02Q4TR

Раздел
Кнопки
Подраздел
IDEC
Вес
  • Диаметр монтажного отверстия: 16 мм.
  • Конфигурация контактов: 2NC (Normally Closed / Нормально-замкнутые).
  • Тип подсветки: LED 24V AC/DC (цвет: красный).
  • Диаметр грибовидного толкателя: 40 мм.
  • Тип терминалов: Solder/Tab (пайка или плоские клеммы).
  • Класс защиты: IP65 (со стороны оператора).
  • Сертификация: IEC 60947-5-5, IEC 60947-5-1 (Annex K), UL, c-UL.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда IDEC на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Инновационный механизм «Safe Break Action»: гарантированное размыкание NC-контактов при отделении контактного блока от оператора.
Сверхкомпактный дизайн: глубина корпуса за панелью в 2 раза меньше, чем у стандартных кнопок аварийного останова.
Универсальный сброс: поддержка двух методов разблокировки — поворотом (Turn Reset) или вытягиванием (Push-Pull).
Высокая степень защиты IP65: полная пыленепроницаемость и защита от водяных струй согласно IEC 60529.
Соответствие международным стандартам безопасности: прямой механизм размыкания (IEC 60947-5-5) и защитная блокировка.
Применение
Компактные пульты управления станками ЧПУ и автоматизированными центрами.
Медицинское оборудование и диагностические установки с жесткими требованиями к безопасности.
Роботизированные ячейки и системы промышленной автоматизации с ограниченным пространством для монтажа.
Полупроводниковое производство и конвейерные линии в электронной промышленности.
Преимущества
Технология Safe Break Action: в случае физического отделения блока контактов от кнопки, оборудование мгновенно обесточивается, предотвращая неконтролируемую работу.
Экономия монтажного пространства: минимальный вылет за панель позволяет интегрировать кнопку в компактные пульты, ручные терминалы и тонкие приборные панели.
Надежность при экстремальных воздействиях: конструкция выдерживает высокие механические нагрузки, характерные для панических реакций оператора в аварийных ситуациях.
Защита от несанкционированного демонтажа: механизм фиксируется с тыльной стороны панели, что исключает возможность снятия кнопки с фронтальной стороны.
Визуальный контроль: встроенная LED-подсветка 24V обеспечивает быструю идентификацию точки аварийного останова даже в условиях плохой видимости.
FAQ

Как тип выводов Tab/Solder влияет на монтаж и надежность соединения?

Комбинированные выводы позволяют использовать либо быструю установку через стандартные ножевые клеммы (Tab), либо обеспечить максимально вибростойкое соединение методом пайки (Solder). Для промышленного оборудования с высокой вибрацией рекомендуется пайка.


Каков ресурс работы кнопки при частом использовании механизма Push-lock?

Устройство рассчитано на 250 000 механических циклов. Благодаря прямому размыканию (Direct Opening Action), механизм сохраняет работоспособность даже при попытках нажатия с чрезмерным усилием в экстренных ситуациях.


Подходит ли данная кнопка для цепей безопасности с уровнем PLe/SIL3?

Да, благодаря наличию двух независимых NC-контактов и механизму принудительного размыкания, XA1E может быть интегрирована в системы безопасности до Category 4 (ISO 13849-1) и SIL3 при условии использования соответствующего реле безопасности.


IDEC XA1E-LV3SG02Q4TR
IDEC XA1E-LV3SG02Q4TR — это промышленная кнопка аварийного останова серии XA с монтажным диаметром 16 мм, оснащенная LED-подсветкой 24V и увеличенным грибовидным толкателем 40 мм. В отличие от бюджетных аналогов, использующих энергию пружины для удержания контактов замкнутыми, данная модель реализует реверсивную логику: пружинное давление направлено на размыкание цепи. Это исключает риск отказа системы при повреждении выключателя или сварке контактов. Расшифровка маркировки указывает на исполнение с двумя нормально-замкнутыми контактами (02), красным световым индикатором (TR) и комбинированными выводами под пайку или разъем (Tab). Это эталонное решение для систем, требующих соответствия высшему уровню безопасности (Category 4) при критическом дефиците пространства в шкафу управления.
