Технические характеристики XW1E-LV4TG02Q4MR
-
Диаметр монтажного отверстия: 22 мм (стандарт серии XW).
-
Конфигурация контактов: 2NC (нормально-замкнутые) с прямой функцией размыкания.
-
Напряжение подсветки: 24V AC/DC (встроенный светодиод).
-
Рабочий ток и напряжение: коммутация до 5А при 250В AC (резистивная нагрузка).
-
Условия эксплуатации: диапазон температур от -25°C до +55°C без обледенения.
-
Материал корпуса: ударопрочный полиамид, устойчивый к агрессивным средам.
Если вы не нашли продукцию бренда IDEC на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.
Какова схема подключения встроенного индикатора и влияет ли он на работу контактов безопасности?
Светодиодная подсветка имеет независимые выводы питания (24V). Она не связана электрически с контактами 2NC, что позволяет использовать её как для индикации нажатия кнопки, так и для внешней сигнализации готовности системы к работе.
Как часто требуется техническое обслуживание данной кнопки в условиях вибрации?
Благодаря виброустойчивой конструкции и фиксации контактного блока, кнопка не требует специфического обслуживания. Рекомендуется проводить ежегодную визуальную проверку целостности корпуса и тестовое срабатывание для подтверждения размыкания логических цепей контроллера безопасности.
Входит ли в комплект поставки фиксирующее кольцо и соответствует ли устройство требованиям SIL?
Да, кнопка поставляется в сборе с фиксирующим кольцом. При использовании в паре с соответствующим реле безопасности или контроллером, IDEC XW1E позволяет достичь уровня безопасности PLe (ISO 13849-1) или SIL3 (IEC 61508).

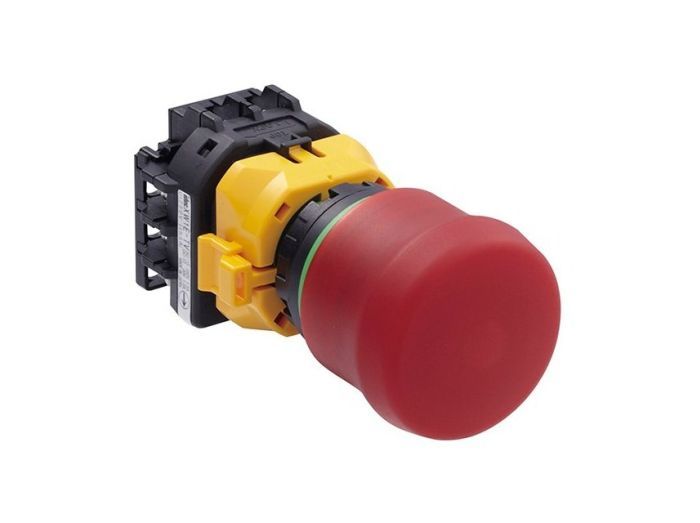

Маркировка модели расшифровывается как устройство с грибовидным толкателем 40 мм, встроенной LED-подсветкой на 24V AC/DC и конфигурацией контактов 2NC. Механизм блокировки реализован по принципу «Pushlock Pull/Turn Reset» — фиксация нажатием и сброс вытягиванием или поворотом. Это предотвращает случайный перезапуск оборудования до устранения причины аварии.
Данную модель стоит выбирать вместо стандартных аналогов в проектах, где требуются повышенные показатели надежности (Safety Integrity Level). Наличие встроенной индикации критически важно для длинных конвейерных линий или распределенных систем управления, так как позволяет оператору мгновенно визуализировать точку срабатывания защиты.
