IDEC XW1E-TV403Q4M-R

Артикул: XW1E-TV403Q4M-R

Изготовитель: IDEC

Новый продукт Запросить стоимость и остатки 157 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XW1E-TV403Q4M-R

Раздел

Кнопки

Подраздел

IDEC

Вес

Диаметр грибовидной кнопки: 40 мм (Red Mushroom Head).
Тип контактов: 3NC (Normally Closed / Нормально закрытые).
Степень защиты: IP65 (защита от струй воды и пыли).
Стандарты безопасности: IEC 60947-5-5 (Emergency Stop), IEC 60947-5-1 (Direct Opening Action).
Тип терминалов: Под пайку или для монтажа на печатную плату (PCB).
Механизм фиксации: Safety lock mechanism (IEC 60947-5-5, 6.2).
Ограничения по установке: Требуется стандартное монтажное отверстие 22 мм.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда IDEC на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Инновационная технология Safe Break Action: гарантированное размыкание НЗ контактов при отделении контактного блока

Комбинированный сброс: поддержка механизмов Push-Pull (тяни) и Turn Reset (поворот) в одном устройстве

Компактный форм-фактор: глубина за панелью в 2 раза меньше стандартных кнопок E-Stop

Высочайший класс безопасности: соответствие стандартам IEC60947-5-5 и возможность использования в системах Safety Category 4

Пыле- и влагозащита IP65: устойчивость к жестким условиям промышленной эксплуатации

Применение

Системы управления роботизированными ячейками и автоматизированными линиями.

Пульты операторов деревообрабатывающего и металлообрабатывающего оборудования.

Конвейерные системы и логистические терминалы.

Щиты аварийного отключения насосных станций и компрессорных установок.

Лифтовое оборудование и подъемные механизмы высокой грузоподъемности.

Преимущества

Безопасность при механическом повреждении: Механизм Safe Break исключает работу оборудования, если кнопка была выбита или плохо закреплена.

Прямое принудительное открытие: Соответствие приложению K стандарта IEC60947-5-1 гарантирует разрыв цепи даже при сваривании контактов.

Защита от несанкционированного демонтажа: Фиксация стопорным кольцом с тыльной стороны панели исключает возможность снятия кнопки снаружи.

Экономия монтажного пространства: Малая глубина установки позволяет использовать более компактные корпуса и клеммные коробки.

Универсальный интерфейс сброса: Оператору не нужно помнить тип кнопки — устройство одинаково эффективно возвращается в исходное состояние поворотом или вытягиванием.

FAQ

Как технология Safe Break Action повышает надежность по сравнению с обычными кнопками?

В обычных кнопках при отделении контактного блока от оператора цепь остается замкнутой, что может привести к невозможности остановки машины. В IDEC XW контакты физически размыкаются, если блок смещается, переводя систему в безопасное состояние (Stop).

Допускается ли эксплуатация кнопки в условиях сильной вибрации?

Да, конструкция серии XW рассчитана на высокие механические нагрузки. Однако для сохранения IP65 и стабильного контакта рекомендуется использовать оригинальные уплотнители и соблюдать момент затяжки стопорного кольца.

Можно ли использовать данную модель в цепях безопасности Safety Category 4?

Да, благодаря наличию до четырех независимых контактов и механизму прямого размыкания, эти кнопки соответствуют требованиям для использования в цепях безопасности уровня Category 4 по ISO 13849-1.

IDEC XW1E-TV403Q4M-R

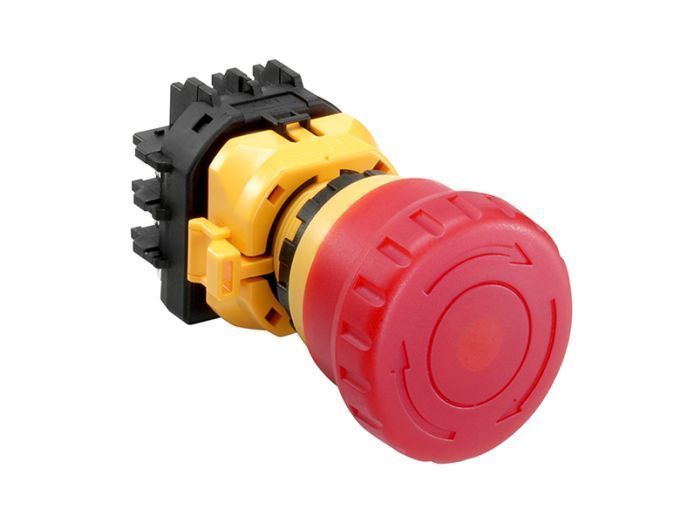

Кнопка аварийного останова IDEC XW1E-TV403Q4M-R представляет собой передовое решение в области промышленной безопасности. В отличие от традиционных кнопок, где пружина удерживает контакты замкнутыми, в серии XW реализована реверсивная логика: энергия пружины используется для принудительного размыкания цепи при повреждении или механическом разъединении блока. Модель XW1E идеальна для интеграции в компактные пульты управления и шкафы автоматики, где критична глубина монтажа. Маркировка TV403 указывает на 40-мм грибовидную головку красного цвета и конфигурацию контактов 3NC, обеспечивающую избыточность для систем управления с высоким уровнем полноты безопасности (SIL). Использование этой модели минимизирует риски «залипания» контактов и исключает человеческий фактор при сбросе блокировки благодаря интуитивному двойному механизму деактивации.

IDEC

IDEC специализируется на производстве электротехнических компонентов. В ассортименте компании представлены реле и устройства для пускателей/стартеров, предназначенные для использования в различных промышленных системах.
