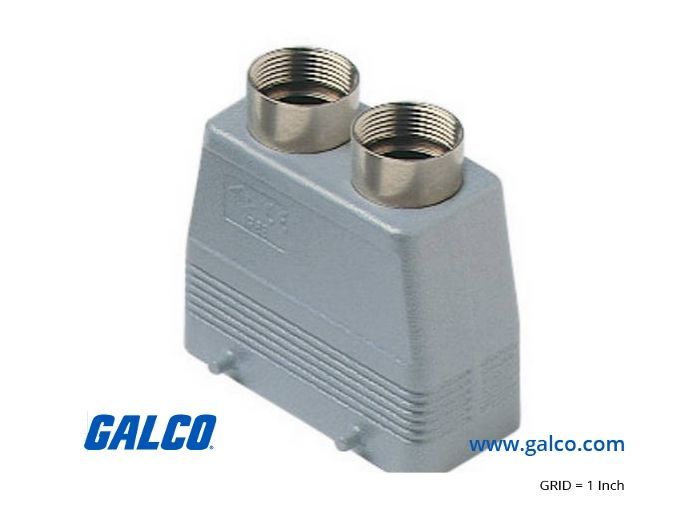

ILME MAV-16.220

Артикул: MAV-16.220
Изготовитель: ILME
Thumbnail 0
ILME MAV-16.220 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MAV-16.220

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Совместимость: Вставки размера 77.27 (серии CNE, CSE, CCE, CSH, CT, CTSE).
  • Интерфейс монтажа: Двойная защелка (Double Lever) на ответной части.
  • Резьбовые соединения: 2 x M20x1.5 (верхний ввод).
  • Температурный диапазон: от -40°C до +125°C.
  • Материал корпуса: Литой алюминиевый сплав.
  • Ограничения: Требует использования качественных кабельных вводов для соблюдения рейтинга IP.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Увеличенный корпус High Construction (HC) для удобства монтажа объемных жгутов
Двойной кабельный ввод 2хM20 для гибкой разводки или шлейфового подключения
Вертикальное исполнение (Top Entry) для оптимизации пространства в шкафу
Ударопрочный литой алюминиевый корпус с порошковым антикоррозийным покрытием
Полная совместимость со вставками ILME размера «77.27»
Применение
Подключение электроприводов и сервомоторов в станкостроении.
Магистральные соединения в модульных энергетических системах и ГРЩ.
Роботизированные ячейки с высокой плотностью сигнальных линий.
Системы автоматизации на конвейерных линиях пищевой и химической промышленности.
Преимущества
Эффективный кабель-менеджмент: Два ввода M20 позволяют подводить кабели с разных сторон или использовать один для датчика, а второй для основной магистрали.
Защита от механических напряжений: Увеличенная высота корпуса минимизирует давление на контактную группу, продлевая срок службы вставок.
Стойкость к агрессивным средам: Эпоксидное полиэфирное покрытие устойчиво к воздействию масел, СОЖ и ультрафиолета.
Высокая степень герметичности: При использовании соответствующих кабельных вводов обеспечивается класс защиты IP66, что критично для энергетических установок.
FAQ

Можно ли установить в этот корпус вставки других производителей, например, Harting или Phoenix Contact?

Да, серия MAV-16.220 соответствует международным стандартам взаимозаменяемости для размера 16B (77.27), что позволяет использовать её с любыми стандартными вставками аналогичного габарита.


Как влияет высокий корпус на теплообмен внутри разъема?

Увеличенный внутренний объем способствует лучшей конвекции воздуха и снижает риск локального перегрева контактов при работе на предельных токах (до 16А/40А в зависимости от вставки).


Идут ли в комплекте кабельные вводы (сальники)?

Нет, кабельные вводы M20 заказываются отдельно. Это позволяет инженеру подобрать сальник под конкретный диаметр кабеля и требуемую степень защиты (пластик или никелированная латунь).


ILME MAV-16.220
ILME MAV-16.220 — это промышленный корпус прямоугольного разъема серии BIG, разработанный для эксплуатации в тяжелых условиях. Как инженер, отмечу, что аббревиатура HC (High Construction) здесь является ключевой: она обеспечивает дополнительное внутреннее пространство, исключая опасные изгибы проводников при использовании многожильных кабелей большого сечения. Маркировка 16.220 указывает на совместимость со стандартным типоразмером 16 (77.27) и наличие двух верхних резьбовых отверстий M20. Данная модель превосходит стандартные аналоги за счет возможности разделения потоков питания и сигналов внутри одного коннектора или организации транзитного подключения без установки дополнительных распределительных коробок. Это идеальное решение для систем, где надежность контакта критична при вибрационных нагрузках.
