ILME MHP-10L20

Артикул: MHP-10L20
Изготовитель: ILME
Thumbnail 0
ILME MHP-10L20 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MHP-10L20

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Совместимость по типоразмеру: Тип 57.27 (Размер 10)
  • Материал корпуса: Алюминиевый сплав с эпоксидным напылением
  • Тип фиксации: 2 рычага (Double Lever) из нержавеющей или оцинкованной стали
  • Диапазон рабочих температур: от -40°C до +125°C
  • Кабельный ввод: 1 x M20 (метрическая резьба)
  • Материал уплотнителя: NBR (маслобензостойкая резина)
  • Класс защиты (согласно EN 60529): IP66 (в состыкованном и запертом состоянии)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Двухрычажная система запирания: обеспечивает максимальную герметичность и устойчивость к вибрационным нагрузкам
Высокое исполнение (High Construction): увеличенный внутренний объем для удобного радиуса изгиба проводников
Степень защиты IP65/IP66: гарантированная пыле- и влагонепроницаемость в тяжелых условиях эксплуатации
Метрический кабельный ввод M20: совместимость со стандартными промышленными гермовводами
Корпус из литого алюминия: высокая механическая прочность и антикоррозийная стойкость
Применение
Шкафы управления промышленным оборудованием: организация быстроразъемных соединений между станиной станка и пультом.
Роботизированные ячейки: передача силовых сигналов к сервоприводам и датчикам положения.
Энергетические установки: подключение модульных трансформаторных подстанций и распределительных щитов.
Транспортное машиностроение: использование в системах межвагонных и внутривагонных электрических соединений.
Преимущества
Улучшенная геометрия внутреннего пространства: минимизирует риски возникновения дуги при плотном монтаже многожильных проводников.
Равномерное распределение усилия прижима: система с двумя рычагами предотвращает перекос уплотнителя, характерный для однорычажных аналогов в широких корпусах.
Химическая стойкость: порошковое эпоксидное покрытие устойчиво к воздействию масел, СОЖ и растворителей.
Межвендорная совместимость: полная взаимозаменяемость с промышленными стандартами других производителей (Harting, Phoenix Contact, TE Connectivity) в рамках типоразмера 10 (57.27).
FAQ

Можно ли установить в этот корпус вставки сторонних производителей, например, серии Han 10B?

Да, корпус MHP-10L20 соответствует промышленному стандарту типоразмера 10 (57.27 мм), что делает его полностью совместимым со вставками Han E, Han ES, Han D и другими аналогами соответствующего размера.


Как часто требуется замена уплотнительной прокладки при интенсивной эксплуатации?

При соблюдении правил стыковки и отсутствии попадания едких химикатов, срок службы прокладки NBR совпадает со сроком службы корпуса. Рекомендуется визуальный осмотр на предмет трещин и деформаций при каждой перекоммутации, но не реже одного раза в год.


Входит ли кабельный ввод (сальник) в комплект поставки MHP-10L20?

Нет, кабельные вводы (гермовводы) подбираются индивидуально в зависимости от диаметра используемого кабеля и заказываются отдельно. Корпус имеет только готовую резьбу M20.


ILME MHP-10L20

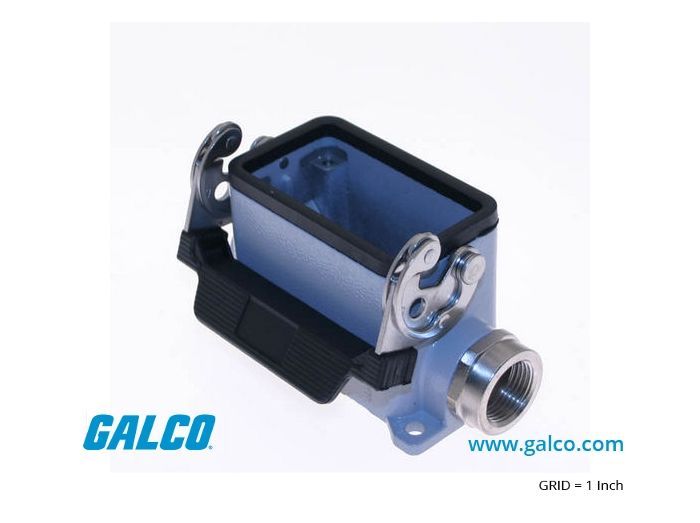

ILME MHP-10L20 представляет собой промышленный корпус для поверхностного монтажа, разработанный для эксплуатации в составе силовых и сигнальных цепей. Данная модель относится к серии высокопрочных разъемов типоразмера «57.27». Основная задача изделия — защита контактных вставок от агрессивных факторов внешней среды и обеспечение надежного разъемного соединения в условиях цеха или открытых площадок. Маркировка MHP-10L20 расшифровывается как: MHP — серия корпусов в высоком исполнении, 10 — типоразмер (совместимость со вставками на 10 контактов серии CNE, CCE, CSE и др.), L — наличие двух рычагов (lever), 20 — размер метрической резьбы кабельного ввода. В отличие от стандартных низких корпусов, версия High Construction позволяет использовать кабели большего сечения или с жесткой изоляцией без риска повреждения жил при сборке.
