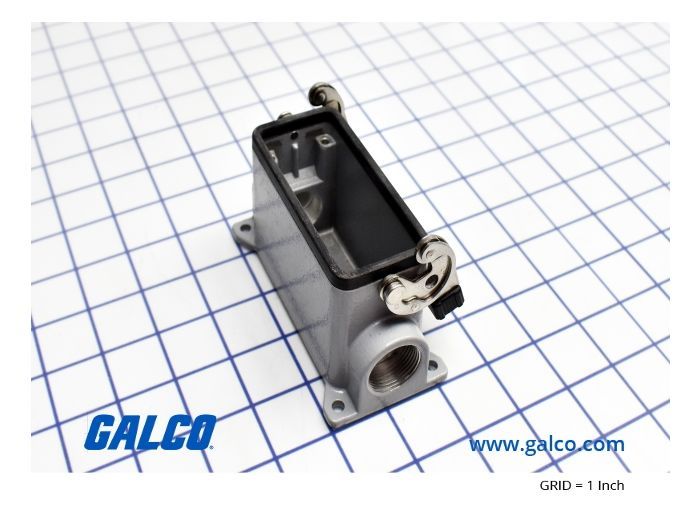

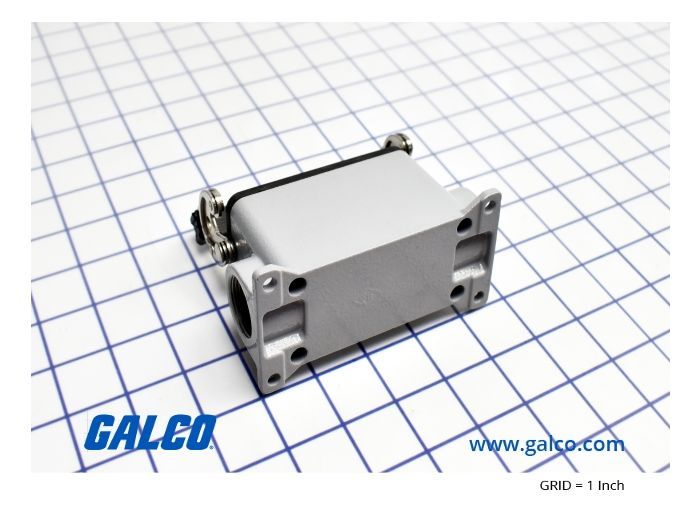

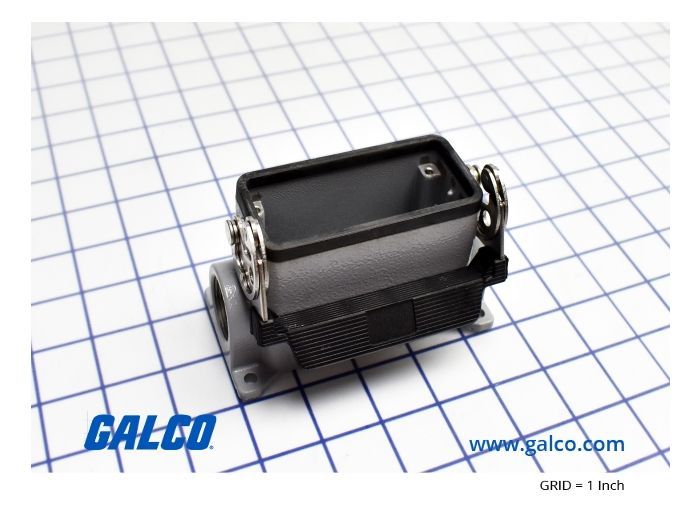

ILME MHP-16L225

Артикул: MHP-16L225
Изготовитель: ILME
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MHP-16L225

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Типоразмер (Size): 77.27 (совместим со вставками CNE, CCE, CSE, CSS, CT, Mixo на 16 полюсов).
  • Тип монтажа: Поверхностный (Surface Mounting), установка на корпус оборудования или стену.
  • Резьба кабельных вводов: 2 x M25 (метрическая).
  • Материал фиксации: 1 рычаг (Single Lever) из оцинкованной стали.
  • Рабочий температурный диапазон: от -40°C до +125°C.
  • Материал уплотнения: NBR (маслобензостойкая резина).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Литой алюминиевый корпус с антикоррозийным эпоксидным покрытием
Высокое исполнение (High Construction) для комфортной укладки проводников
Степень защиты IP65 в сопряженном состоянии (пыле- и влагозащита)
Двойной кабельный ввод M25 для возможности последовательного подключения (шлейфа)
Одиночный рычаг из оцинкованной стали для быстрой и надежной фиксации
Применение
Подключение силовых агрегатов и двигателей в системах промышленной автоматизации.
Использование в распределительных узлах технологических линий пищевой и химической промышленности.
Интеграция в шкафы управления ЧПУ станками для быстрой замены периферийного оборудования.
Применение в железнодорожном транспорте и энергетических установках для создания модульных соединений.
Преимущества
Увеличенное внутреннее пространство: Конструкция High Construction предотвращает заломы жил и облегчает монтаж плотных кабельных сборок.
Конфигурация с двумя вводами M25: Наличие двух резьбовых отверстий позволяет реализовать сквозное подключение питания или сигналов без установки дополнительных распределительных коробок.
Виброустойчивость и долговечность: Стальной рычаг и качественное уплотнение гарантируют стабильность электрического контакта в условиях работы станков и тяжелого машиностроения.
Химическая инертность: Покрытие корпуса устойчиво к воздействию смазочно-охлаждающих жидкостей (СОЖ), масел и большинства промышленных растворителей.
FAQ

Какие контактные вставки подходят для этого корпуса?

Корпус совместим со всеми стандартными вставками ILME типоразмера 77.27. Это включает классические 16-контактные вставки серий CNE, CCE, а также модульные системы Mixo, позволяющие комбинировать питание, сигналы и пневматику.


Нужно ли обслуживать уплотнительную прокладку и рычаг?

Для обеспечения защиты IP65 рекомендуется раз в полгода проверять эластичность прокладки и очищать рычажный механизм от абразивной пыли. При эксплуатации в экстремальных условиях допускается нанесение тонкого слоя силиконовой смазки на уплотнение.


Поставляется ли разъем в сборе с кабельными вводами?

Нет, данная позиция включает только алюминиевое основание. Кабельные вводы (сальники) M25 подбираются отдельно исходя из внешнего диаметра используемого кабеля для обеспечения заявленной степени герметичности.


ILME MHP-16L225
ILME MHP-16L225 — это усиленное основание для поверхностного монтажа, разработанное инженерами ILME для эксплуатации в тяжелых промышленных условиях. Данный компонент относится к серии металлических корпусов типоразмера «77.27», который является индустриальным стандартом для многополюсных разъемов. Расшифровка маркировки MHP указывает на увеличенную высоту корпуса, что критически важно при использовании вставок с большим количеством контактов или проводников с увеличенным сечением, где требуется дополнительный радиус изгиба кабеля. Модель оснащена одним рычагом, обеспечивающим оптимальное усилие прижима и герметичность соединения даже при интенсивной вибрации.
