ILME MKAX-IAF20

Артикул: MKAX-IAF20
Изготовитель: ILME
Thumbnail 0
ILME MKAX-IAF20 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MKAX-IAF20

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Типоразмер: 21.21 (совместимость со вставками серий CK, CKS, CKSH, CQ4, CQ08, CQP)
  • Тип монтажа: На панель (Panel Mount / Surface Mount)
  • Ориентация ввода: Угловой (Right Angle)
  • Резьба под кабельный ввод: M20 x 1.5
  • Материал корпуса: Литой алюминиевый сплав с эпоксидным покрытием
  • Рабочие температуры: от -40°C до +125°C
  • Класс защиты: IP44 (базовый), IP66/IP67/IP69 (при использовании соответствующих аксессуаров)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Компактный типоразмер 21.21 для монтажа в условиях ограниченного пространства
Угловое исполнение (Right Angle) для оптимизации кабельных трасс и защиты от перегибов
Прочный металлический корпус с антикоррозийным покрытием серии MKAX
Стандартная метрическая резьба M20 для интеграции любых промышленных кабельных вводов
Высокая степень защиты (до IP66/IP67 в состыкованном состоянии) для жестких условий эксплуатации
Применение
Подключение сервоприводов и шаговых двигателей в станках ЧПУ.
Организация интерфейсных соединений в робототехнических ячейках и конвейерных линиях.
Монтаж на распределительные коробки и пульты управления в энергетическом секторе.
Применение в транспортном машиностроении для бортовых систем электропитания.
Преимущества
Эффективный кабель-менеджмент: Угловой ввод M20 позволяет компактно разместить оборудование внутри и снаружи шкафов управления.
Виброустойчивость и надежность: Продуманная система фиксации исключает самопроизвольное размыкание контактов даже при интенсивных механических нагрузках.
Химическая и термическая стойкость: Литой корпус устойчив к агрессивным техническим жидкостям и сохраняет герметичность в широком температурном диапазоне.
Универсальная совместимость: Стандарт 21.21 позволяет использовать широкий спектр контактных вставок (силовых, сигнальных, пневматических).
FAQ

Какие контактные вставки совместимы с корпусом MKAX-IAF20?

Данное основание совместимо со всеми вставками ILME размера 21.21. Это включает в себя силовые модули (напр. CK 03/04), высокоплотные сигнальные вставки (напр. CQ 08) и инновационные решения с пружинными зажимами SQUICH.


Нужно ли докупать уплотнительные прокладки отдельно?

Основания ILME MKAX-IAF20 обычно поставляются с предустановленной прокладкой для герметичного прилегания к панели. Однако кабельный ввод M20 подбирается отдельно в зависимости от диаметра используемого кабеля.


В чем преимущество металлической серии MKAX перед бюджетными пластиковыми аналогами?

Металлический корпус обеспечивает лучшую механическую защиту в индустриальных зонах, защиту от электромагнитных помех и обладает значительно большим ресурсом циклов фиксации рычага, что делает его окупаемым решением для долгосрочных проектов.


ILME MKAX-IAF20

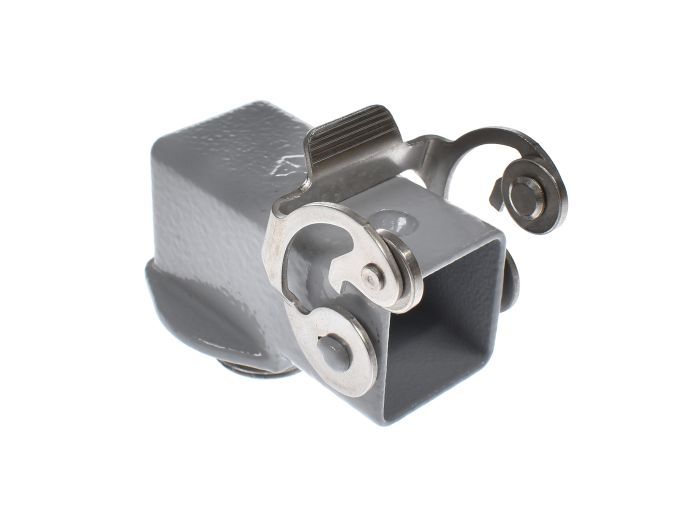

ILME MKAX-IAF20 представляет собой угловое основание для накладного монтажа на панель, разработанное специально для промышленной автоматизации и систем энергораспределения. Устройство относится к востребованному типоразмеру 21.21, что позволяет объединять высокую плотность контактов с минимальными габаритами узла подключения. Инженерная расшифровка маркировки указывает на использование усиленного корпуса (серия MKAX) с угловым выводом под резьбу M20, что делает эту модель незаменимой в случаях, когда пространство перед панелью ограничено и требуется отвод кабеля параллельно монтажной плоскости.

В отличие от стандартных пластиковых корпусов, данная модель обеспечивает превосходную электромагнитную совместимость (ЭМС) и повышенную механическую прочность. Использование MKAX-IAF20 позволяет избежать критического радиуса изгиба проводников, продлевая срок службы кабельных сборок и минимизируя риск обрыва сигнала или цепи питания в условиях вибрации.
