ILME MZAV-25L20

Артикул: MZAV-25L20
Изготовитель: ILME
Thumbnail 0
ILME MZAV-25L20 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MZAV-25L20

Раздел
Прямоугольные разъемы
Подраздел
ILME
Вес
  • Типоразмер корпуса: 66.16
  • Тип ввода: Вертикальный (Top Entry)
  • Резьба под кабельный ввод: M20x1.5
  • Материал корпуса: Литой алюминий под давлением
  • Система фиксации: 2 штифта (2 pegs) для одинарного рычага
  • Диапазон рабочих температур: от -40°C до +125°C
  • Совместимость по интерфейсу: Серии вставок ILME 25-pin или соответствующие размеру 66.16
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILME на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Исполнение High Construction (HC): увеличенный объем корпуса для удобного монтажа кабелей большого сечения
Степень защиты IP66: полная пыле- и влагонепроницаемость при использовании соответствующих кабельных вводов
Прочный корпус из литого алюминиевого сплава с антикоррозийным эпоксидным покрытием
Стандарт резьбы M20: полная совместимость с широким спектром герметичных кабельных вводов
Двухточечная система фиксации (2 pegs): надежное соединение, устойчивое к интенсивным вибрациям
Применение
Системы управления станками ЧПУ и промышленными роботами
Распределительные щиты и силовые агрегаты в энергетике
Железнодорожный транспорт и инфраструктура (высокая виброустойчивость)
Конвейерные линии и автоматизированные складские комплексы
Подключение тяжелого технологического оборудования в пищевой и химической промышленности
Преимущества
Оптимизация монтажного пространства: увеличенная высота корпуса позволяет использовать наконечники и маркировку без сжатия проводов
Механическая износостойкость: алюминиевый корпус надежно защищает контактные вставки от ударов, стружки и агрессивных сред
Универсальность типоразмера 66.16: совместимость с широким перечнем модульных и стандартных вставок ILME (CD, CDA, CDC, CNE, CSH и др.)
Эффективная виброзащита: конструкция замковой системы исключает самопроизвольное размыкание в условиях работы промышленного оборудования
FAQ

Требуется ли использование специального инструмента для фиксации корпуса MZAV-25L20?

Нет, фиксация происходит вручную с помощью рычажного механизма на ответной части (основании). Однако для монтажа кабельного ввода M20 потребуется стандартный гаечный ключ.


Какова периодичность обслуживания данного разъема в условиях запыленного производства?

Корпус является необслуживаемым. Рекомендуется проводить визуальный осмотр уплотнительной прокладки и штифтов на предмет износа каждые 12 месяцев или при плановом отключении оборудования.


Входит ли кабельный ввод в комплект поставки данной модели?

Нет, MZAV-25L20 поставляется как отдельный корпус с резьбовым отверстием. Кабельный ввод (сальник) подбирается индивидуально в зависимости от диаметра и типа используемого кабеля.


ILME MZAV-25L20

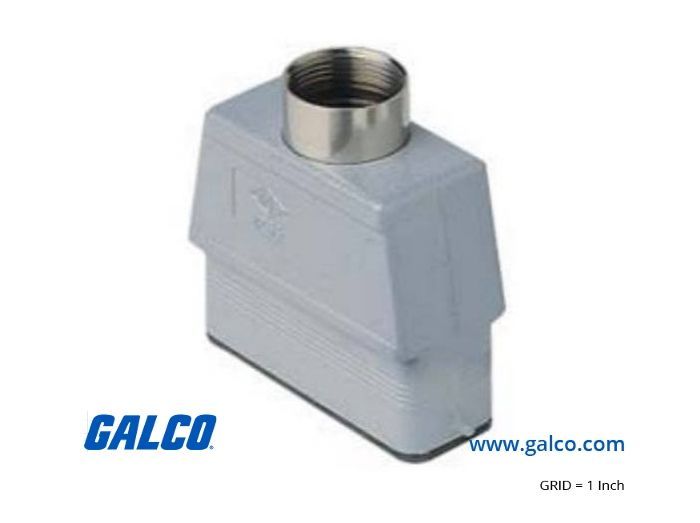

ILME MZAV-25L20 — это высокопрочный промышленный кожух (Hood) прямоугольного разъема, специально разработанный для эксплуатации в тяжелых условиях (Heavy Duty). Маркировка MZAV указывает на серию с вертикальным (верхним) кабельным вводом, а индекс HC (High Construction) гарантирует дополнительное внутреннее пространство, что критически важно при работе с жесткими многожильными кабелями или сложными схемами разводки. Модель оснащена двумя штифтами (pegs) для фиксации с помощью одной защелки на ответной части, обеспечивая герметичность и механическую стабильность соединения.

Этот компонент является идеальным решением для систем, где требуется максимальная надежность интерфейса при ограниченной площади основания, но значительной плотности монтажа внутри корпуса. В отличие от стандартных низких исполнений, серия MZAV минимизирует риск повреждения изоляции проводников из-за избыточных радиусов изгиба.
