Ilsco PBHD4-750

Артикул: PBHD4-750
Изготовитель: ILSCO

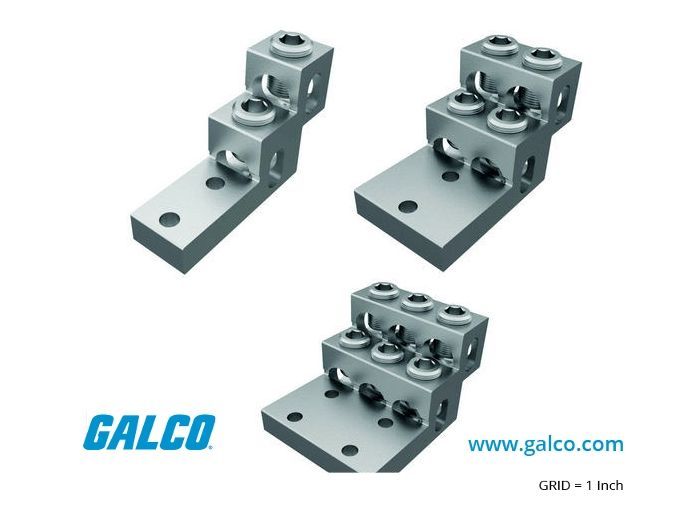

Thumbnail 0
Ilsco PBHD4-750 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PBHD4-750

Раздел
Механические наконечники
Подраздел
Ilsco
Вес
  • Диапазон сечений проводника: 750 kcmil – 2 AWG.
  • Количество портов: 4 входных отверстия.
  • Монтажные параметры: Крепежное отверстие 13/32 дюйма, межосевое расстояние 1-3/8 дюйма.
  • Покрытие: Электролитическое лужение (Tin Plated).
  • Рабочее напряжение: До 600В (до 2000В при соблюдении изоляционных зазоров).
  • Температурный рейтинг: 90°C (AL9CU).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILSCO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Универсальное исполнение AL9CU: полная совместимость с алюминиевыми и медными проводниками
Четырехпортовая конфигурация для высокоплотного монтажа в распределительных щитах
Широкий диапазон сечений кабеля: от 2 AWG до 750 kcmil
Электролитическое лужение корпуса для защиты от гальванической коррозии
Сертификация UL 486A/B для гарантированной безопасности в промышленных сетях
Применение
Монтаж в главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ).
Подключение силовых трансформаторов и мощных электродвигателей в промышленных цехах.
Использование в системах бесперебойного питания (ИБП) большой мощности и дата-центрах.
Терминация кабельных линий в инверторных установках возобновляемой энергетики (солнечные и ветропарки).
Преимущества
Материаловедческая устойчивость: Использование сплава 6061-T6 с оловянным покрытием минимизирует риск окисления при контакте с разнородными металлами (Cu/Al).
Эффективность монтажа: Механическая фиксация винтами с внутренним шестигранником позволяет производить инспекцию и повторную затяжку без демонтажа линии.
Термическая стабильность: Рассчитан на работу при температуре до 90°C, что соответствует требованиям современных систем электрораспределения высокой мощности.
Оптимизация пространства: Многопортовая конструкция позволяет сократить габариты распределительного шкафа за счет плотного расположения входных отверстий.
FAQ

Требуется ли использование токопроводящей пасты при монтаже этого наконечника?

Для алюминиевых проводников настоятельно рекомендуется использовать антиоксидант (например, Ilsco DE-OX), даже несмотря на наличие защитного лужения на самом наконечнике, чтобы предотвратить окисление жил кабеля.


Как часто необходимо проводить техническое обслуживание механических винтовых соединений?

Первичную проверку момента затяжки рекомендуется проводить через 24 часа после монтажа. В дальнейшем — в рамках планового ежегодного тепловизионного контроля и технического обслуживания щитового оборудования.


Можно ли устанавливать данный наконечник в уличных шкафах без дополнительной защиты?

Сам наконечник устойчив к коррозии за счет покрытия, однако для эксплуатации вне помещений он должен быть размещен внутри корпуса с классом защиты не ниже IP54, чтобы исключить прямое воздействие влаги и агрессивных сред.


Ilsco PBHD4-750
Механический терминал Ilsco PBHD4-750 представляет собой высоконадежное решение серии PBHD для терминации силовых линий. Как инженерное решение, данный наконечник предназначен для работы в условиях высоких нагрузок, обеспечивая надежный электрический контакт без необходимости использования специализированного гидравлического пресса. Маркировка PBHD4 указывает на четырехпортовую конструкцию (Panelboard Heavy Duty), позволяющую компактно объединить четыре проводника сечением до 750 kcmil на одной шине. Изготовленный из высокопрочного алюминиевого сплава 6061-T6, коннектор обеспечивает оптимальное соотношение веса и проводимости, превосходя стандартные литые аналоги по долговечности и стабильности переходного сопротивления.
ILSCO
ILSCO производит широкий спектр соединительных элементов для электротехнической промышленности. В ассортименте медные клеммы, компрессионные наконечники и соединители. Компания также предлагает тестовые комплекты.
