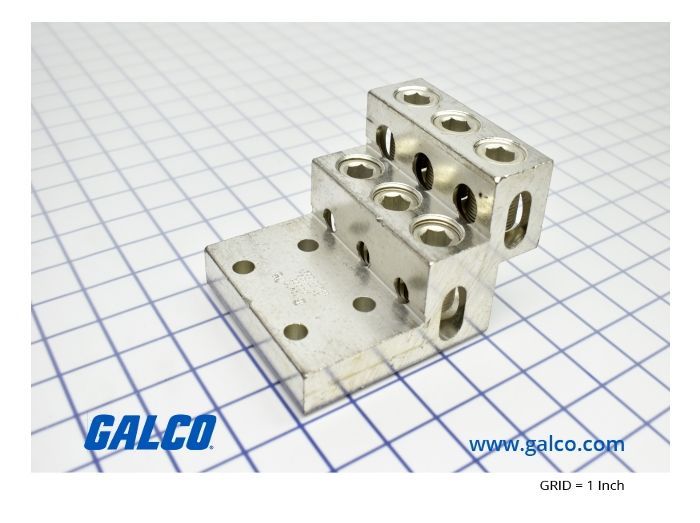

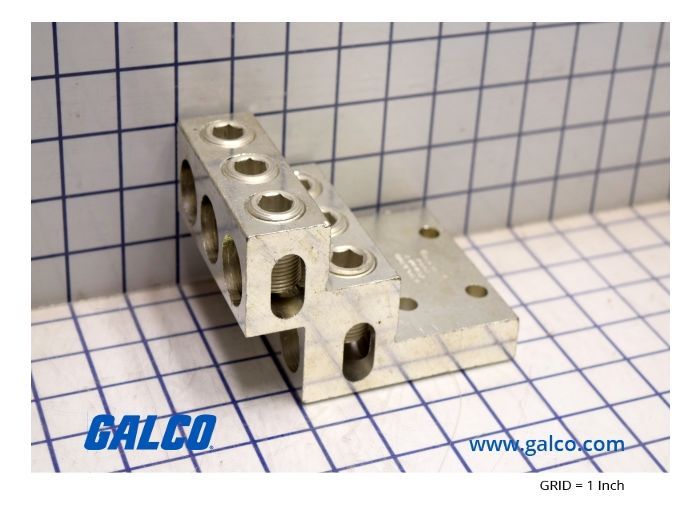

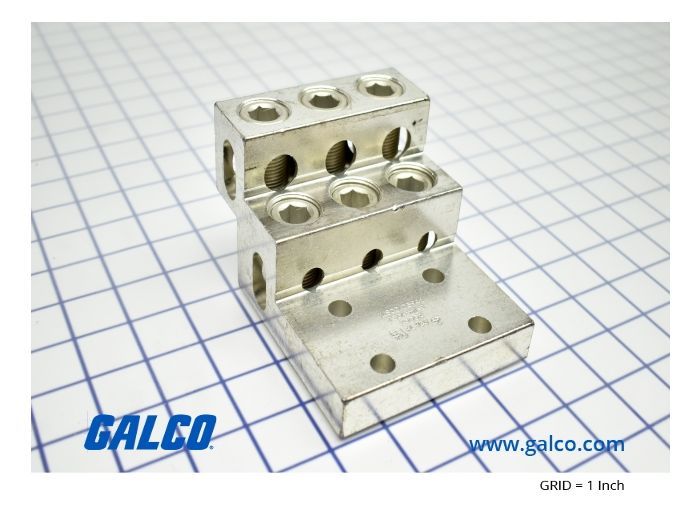

Ilsco PBHD6-750

Артикул: PBHD6-750
Изготовитель: ILSCO
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PBHD6-750

Раздел
Механические наконечники
Подраздел
Ilsco
Вес
  • Совместимость проводников: Медь (Cu) и Алюминий (Al), жесткие многожильные кабели.
  • Диапазон сечений: 2 AWG — 750 kcmil (33.6 — 380 мм²).
  • Монтажные параметры: Предусмотрены отверстия под болты 13/32 (стандарт для силовых шин).
  • Температурный режим: Рассчитан на эксплуатацию при температуре до 90°C.
  • Тип крепления: Механический винтовой зажим с внутренним шестигранником.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILSCO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Шестипортовая конфигурация (6-port) для высокоплотных соединений
Широкий диапазон сечений проводника: от 2 AWG до 750 kcmil
Изготовлен из высокопрочного алюминиевого сплава 6061-T6
Двойная сертификация (Dual Rated) для работы с медными (Cu) и алюминиевыми (Al) жилами
Электролитическое лужение для защиты от коррозии и минимизации переходного сопротивления
Применение
Системы распределения электроэнергии: В качестве вводных или распределительных клемм в главных распределительных щитах (ГРЩ).
Промышленное оборудование: Подключение мощных электродвигателей и частотно-регулируемых приводов.
Трансформаторные подстанции: Соединение вторичных обмоток трансформаторов с магистральными шинами.
Возобновляемая энергетика: Сборные шины в инверторных станциях солнечных и ветровых парков.
Преимущества
Оптимизация пространства: Компактный форм-фактор High Density позволяет разместить больше точек подключения на единицу площади шины.
Универсальность металлов: Покрытие Cu9AL исключает гальваническую коррозию при контакте алюминия с медью, что критично для долговечности соединений.
Экономия на инструменте: Монтаж осуществляется обычным шестигранным ключом с контролем момента затяжки, исключая необходимость в дорогостоящих гидравлических прессах.
Термическая стабильность: Сплав 6061-T6 обеспечивает отличный теплоотвод, предотвращая перегрев терминала при пиковых нагрузках.
FAQ

Требуется ли использование антиоксидантной пасты при монтаже?

Хотя терминал имеет лужение, при использовании алюминиевых проводников настоятельно рекомендуется применение токопроводящей контактной пасты (например, Ilsco DE-OX) для предотвращения образования оксидной пленки.


Какова периодичность проверки момента затяжки винтов?

В соответствии с регламентами обслуживания силовых электроустановок, первичную проверку рекомендуется проводить через 24 часа после монтажа, далее — раз в год в рамках планового ТО.


Можно ли использовать данный коннектор в цепях выше 600В?

Данная модель сертифицирована для применения в сетях до 600В. Для использования в высоковольтных цепях требуется дополнительная изоляция и согласование с проектом электроустановки.


Ilsco PBHD6-750
Ilsco PBHD6-750 — это профессиональный механический терминал серии PBHD (Panel Board High Density), специально разработанный для распределительных щитов и силовых установок с ограниченным внутренним пространством. Основная задача данной модели — обеспечить надежное параллельное подключение до шести массивных проводников к одной шине без использования специализированного обжимного инструмента. Маркировка '750-2' указывает на универсальность зажима, позволяющего фиксировать кабели сечением от 35 мм² до 380 мм² (750 kcmil). В отличие от стандартных наконечников, PBHD6-750 использует винтовой прижим, что гарантирует стабильное пятно контакта и возможность многократного переподключения без замены наконечника. Конструкция сертифицирована по стандарту UL (UR), что подтверждает её безопасность в тяжелых условиях эксплуатации.
ILSCO
ILSCO – производитель соединительных элементов для электротехнического оборудования. Продукция включает медные клеммы, компрессионные наконечники и другие компоненты для создания надежных соединений. Доступны тестовые комплекты для наконечников.
