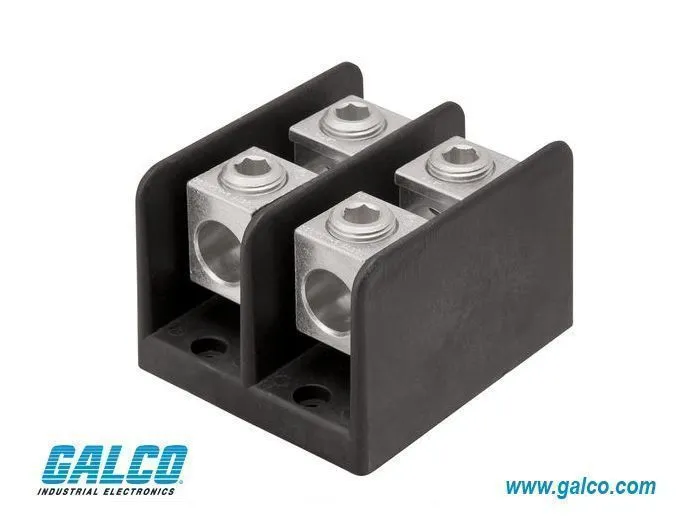

Ilsco PDB-14-500-2

Артикул: PDB-14-500-2
Изготовитель: ILSCO
Thumbnail 0
Ilsco PDB-14-500-2 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PDB-14-500-2

Раздел
Распределительный блок
Подраздел
Ilsco
Вес
  • Диапазон сечений (Вход): 500 kcmil – 4 AWG (240 – 21 мм²).
  • Диапазон сечений (Выход): 4 порта по 2/0 – 14 AWG (67 – 2.5 мм²).
  • Материал: Алюминиевый сплав 6061-T6 с оловянным напылением.
  • Монтаж: Винтовое крепление к монтажной панели (через технологические отверстия в базе).
  • Ограничения: Использование только в сухих помещениях; требует соблюдения моментов затяжки, указанных производителем.
  • Тип соединения: Механический (зажимной винт под шестигранник).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILSCO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Универсальность проводников: Поддержка алюминиевых (AL) и медных (CU) кабелей благодаря специальному покрытию.
Высокая проводимость: Изготовлен из высокопрочного алюминиевого сплава 6061-T6 с электролитическим лужением.
Конфигурация портов: Один первичный вход (500 kcmil - 4 AWG) и четыре вторичных выхода (2/0 - 14 AWG).
Сертификация UR: Соответствие стандартам безопасности UL для использования в качестве компонента электрооборудования.
Компактный дизайн: Оптимизирован для плотного монтажа в распределительных щитах.
Применение
Вводно-распределительные устройства (ВРУ) жилых и производственных зданий.
Шкафы управления электродвигателями (MCC) для деления мощности между приводами.
Системы бесперебойного питания (ИБП) для подключения аккумуляторных массивов.
Оборудование систем HVAC (отопление, вентиляция и кондиционирование) большой мощности.
Преимущества
Гальваническая совместимость: Электролитическое лужение (Tin-plated) исключает риск электрохимической коррозии при контакте медного провода с алюминиевым корпусом блока.
Термическая стабильность: Сплав 6061-T6 обеспечивает сохранение прижимного усилия даже при пиковых токовых нагрузках и нагреве.
Простота инспекции: Открытая конструкция позволяет визуально контролировать целостность жил и глубину захода кабеля в клемму.
Экономия пространства: Заменяет собой громоздкие системы из наконечников и общих болтовых соединений, сокращая габариты шкафа.
FAQ

Можно ли использовать данный блок с гибким (многожильным) кабелем высокого класса гибкости?

Стандартные механические блоки Ilsco PDB рассчитаны на жесткие и комбинированные жилы (Class B/C). При использовании гибкого кабеля (Class G, H, I, K) рекомендуется применять штыревые наконечники или проверить совместимость в официальном даташите, так как зажимной винт может повредить тонкие проволоки жил.


Требуется ли периодическая протяжка винтов после ввода в эксплуатацию?

Согласно регламентам технического обслуживания силовых систем, первую проверку момента затяжки рекомендуется проводить через 24-48 часов после подачи нагрузки, а затем ежегодно. Это критично для алюминиевых соединений из-за свойства хладотекучести металла.


Поставляется ли блок с защитной крышкой в комплекте?

Модель PDB-14-500-2 в базовой комплектации поставляется без изоляционной крышки. Если требования безопасности предусматривают защиту от случайного прикосновения (IP20), защитные экраны необходимо заказывать отдельно или использовать блок внутри закрытого электротехнического шкафа.


Ilsco PDB-14-500-2
Распределительный блок Ilsco PDB-14-500-2 представляет собой высоконадежное решение для магистрального распределения электроэнергии в промышленных системах. Как инженерное решение, данная модель устраняет необходимость в сложных шинных сборках при переходе с кабеля большого сечения на несколько потребителей. Маркировка AL MEC (P)500-4 (S)(4)2/0-14 T указывает на механический тип крепления, где основной вход (Primary) принимает кабель до 500 kcmil, а вторичные порты (Secondary) обеспечивают разводку на 4 линии до 2/0 AWG. В отличие от бюджетных аналогов, Ilsco использует прецизионную обработку резьбы, что минимизирует риск ослабления контакта при температурных колебаниях и гарантирует стабильное переходное сопротивление в течение всего срока службы.
ILSCO
ILSCO производит широкий спектр соединительных элементов для электротехнической промышленности. В ассортименте медные клеммы, компрессионные наконечники и соединители. Компания также предлагает тестовые комплекты.
