Ilsco PDB-26-500-3

Артикул: PDB-26-500-3
Изготовитель: ILSCO

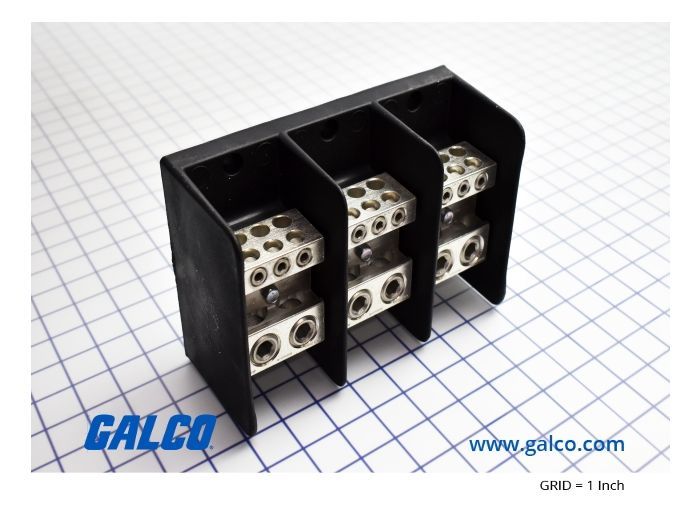

Thumbnail 0

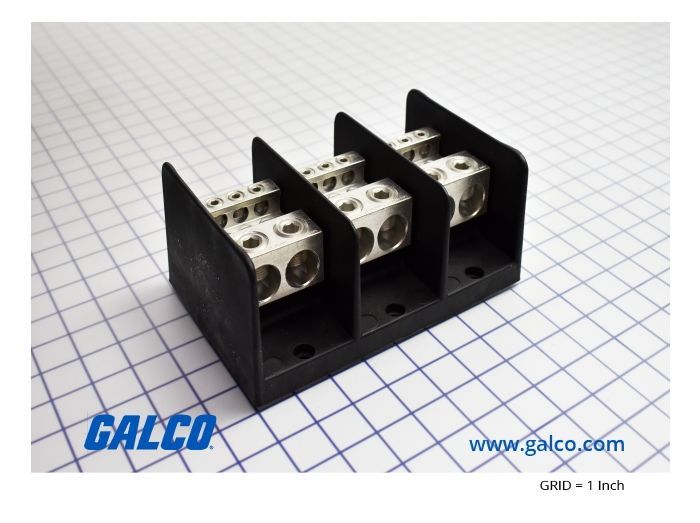

Thumbnail 1

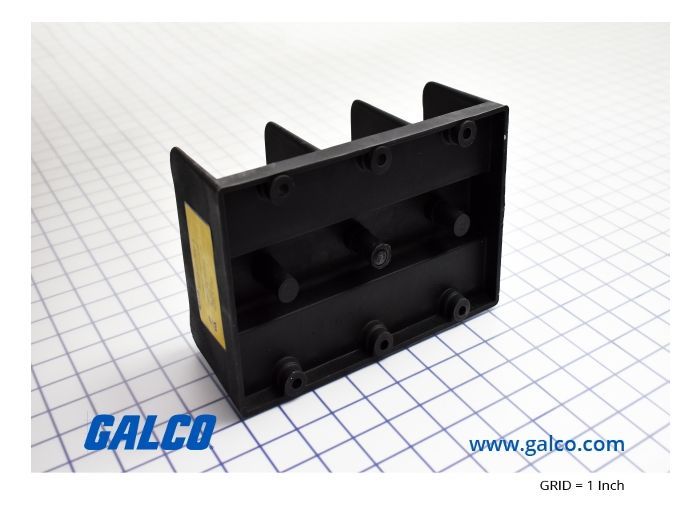

Thumbnail 2
Ilsco PDB-26-500-3 0
Ilsco PDB-26-500-3 1
Ilsco PDB-26-500-3 2
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PDB-26-500-3

Раздел
Распределительный блок
Подраздел
Ilsco
Вес
  • Сечение на входе (Line): (2) 500 kcmil - 4 AWG (Al/Cu).
  • Сечение на выходе (Load): (6) 2/0 - 14 AWG (Al/Cu).
  • Материал корпуса: Алюминиевый сплав 6061-T6.
  • Покрытие контактов: Электротехническое лужение.
  • Тип монтажа: Поверхностный (болтовое крепление).
  • Напряжение: Номинал до 600V (согласно стандартам UL).
  • Температурный режим: Рассчитан на эксплуатацию при 90°C.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ILSCO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Двухсторонний вход (Line): Поддержка двух кабелей сечением до 500 kcmil - 4 AWG.
Шесть выходов (Load): Распределение на 6 линий сечением 2/0 - 14 AWG.
Dual Rated (AL9CU): Сертифицирован для работы как с алюминиевыми, так и с медными проводниками.
Высокопрочный сплав: Изготовлен из алюминиевого сплава 6061-T6 с гальваническим лужением.
Компактный монтаж: Оптимизированная геометрия для экономии места в силовом шкафу.
Применение
Силовые щиты управления (ЩУ) и вводно-распределительные устройства (ВРУ).
Центры управления двигателями (MCC) для распределения питания на несколько приводов.
Промышленные системы ОВиК (HVAC), требующие надежного деления основной линии питания.
Интеграция в системы возобновляемой энергетики (солнечные инверторы, накопители) для объединения потоков мощности.
Преимущества
Универсальность проводников (AL9CU): Возможность прямого подключения медных и алюминиевых жил без использования переходных гильз.
Высокая проводимость: Покрытие из олова (Tin Plating) обеспечивает минимальное контактное сопротивление и защиту от окисления.
Механическая надежность: Прочный алюминиевый корпус выдерживает высокие термические нагрузки и вибрации в промышленных условиях.
Прозрачность проектирования: Четкое разделение первичных и вторичных цепей упрощает маркировку и последующее обслуживание щитового оборудования.
FAQ

Можно ли одновременно подключать алюминиевый кабель на вход и медный на выход?

Да, блок имеет рейтинг AL9CU, что официально разрешает использование проводников из меди и алюминия в любых комбинациях без риска гальванической коррозии.


Требуется ли периодическая протяжка контактов?

Как и для любых механических клемм, рекомендуется первичная затяжка с регламентированным моментом (Torque) и ежегодная инспекция тепловизором или проверка затяжки в рамках планового ТО.


Поставляется ли блок с изолирующей крышкой?

Данная модель поставляется в базовой конфигурации. Для обеспечения класса защиты IP20 в открытых панелях рекомендуется приобретать совместимые защитные крышки Ilsco отдельно.


Ilsco PDB-26-500-3
Ilsco PDB-26-500-3 — это промышленный распределительный блок (Power Distribution Block) механического типа, предназначенный для надежного разветвления силовых цепей. Как инженерное решение, данная модель серии PDB эффективно решает задачу перехода от магистральных фидеров большого сечения к нескольким потребителям или веткам управления. Маркировка PDB-26 расшифровывается как 2 первичных (Line) и 6 вторичных (Load) портов. В отличие от стандартных шин, этот блок обеспечивает закрытую и безопасную точку соединения с четко нормированным моментом затяжки, что критически важно для предотвращения перегрева в точках контакта. Использование электротехнического лужения исключает электрохимическую коррозию при контакте с медью, делая устройство универсальным для любых типов сетей.
ILSCO
ILSCO производит широкий спектр соединительных элементов для электротехнической промышленности. В ассортименте медные клеммы, компрессионные наконечники и соединители. Компания также предлагает тестовые комплекты.
