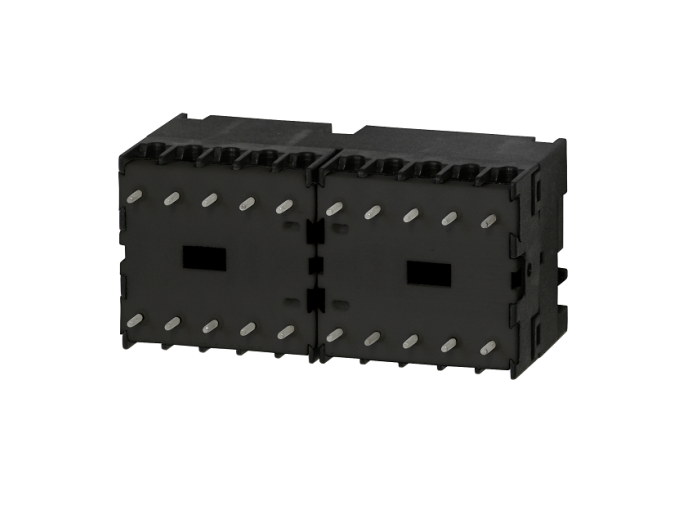

IMO MA05-R-P-10230AC

Артикул: MA05-R-P-10230AC

Изготовитель: IMO

Новый продукт Запросить стоимость и остатки 169 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MA05-R-P-10230AC

Раздел

Миниатюра

Подраздел

IMO

Вес

Категория применения: AC-3 (пуск и реверсирование двигателей с короткозамкнутым ротором).
Максимальный ток нагрузки: до 5А (при 400В в режиме AC-3).
Тип монтажа: Сквозной монтаж на плату (THT/Pins).
Конфигурация полюсов: 3 полюса на каждое направление (3P NO).
Напряжение управления: 230V AC (50/60 Гц).
Диапазон рабочих температур: от -40°C до +60°C.
Степень защиты: IP20 (требует установки в защитный корпус/оболочку).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда IMO на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Компактная реверсивная пара для управления двигателями мощностью до 2.2 кВт (AC3).

Встроенная заводская механическая блокировка для защиты от встречного включения фаз.

Специальное исполнение с выводами под пайку на печатную плату (PCB Pins).

Номинальное напряжение катушки управления: 230V AC.

Минимальные габариты при сохранении полноценной коммутационной способности 3-полюсного устройства.

Применение

Управление приводами компактных конвейерных систем и сортировочных линий.

Приводы автоматических ворот, защитных роллет и подъемных механизмов.

Системы вентиляции и кондиционирования: управление реверсивными заслонками и вентиляторами.

Лабораторное и медицинское оборудование с подвижными элементами.

Малогабаритные станки с ЧПУ и упаковочные автоматы.

Преимущества

Максимальная плотность компоновки: Объединение двух силовых контакторов с блокировкой в микро-корпусе экономит до 60% пространства в сравнении со стандартными модульными решениями.

Гарантированная безопасность: Механическая взаимоблокировка исключает одновременное замыкание контактов обоих направлений даже при программном сбое контроллера.

Оптимизация сборки: Исполнение под пайку позволяет отказаться от проводов в силовой части управления, снижая трудозатраты и исключая риск ослабления винтовых зажимов со временем.

Высокая коммутационная износостойкость: Контактная группа рассчитана на тяжелые режимы пуска и реверса (AC-3/AC-4), обеспечивая длительный срок службы в автоматизированных системах.

FAQ

Можно ли устанавливать данный контактор на DIN-рейку?

Данная модификация с суффиксом 'P' имеет игольчатые выводы для пайки на печатную плату. Для монтажа на DIN-рейку необходимо использовать версию с винтовыми зажимами или переходную плату-адаптер.

Каков ресурс контактов при интенсивном реверсивном режиме?

Механический ресурс составляет около 10 млн операций. Электрический ресурс в категории AC-3 при номинальной нагрузке достигает 700 000 циклов, что является высоким показателем для микро-контакторов.

Требуется ли внешняя электрическая блокировка при использовании механической?

Хотя встроенная механическая блокировка физически предотвращает одновременное срабатывание, для максимальной надежности и соответствия стандартам безопасности рекомендуется дублировать её электрической блокировкой через вспомогательные контакты в цепи управления.

IMO MA05-R-P-10230AC

Миниатюрный контактор IMO MA05-R-P-10230AC — это специализированное инженерное решение для задач реверсивного управления маломощными асинхронными двигателями. В отличие от стандартных контакторов на DIN-рейку, данная модель серии MA05 предназначена для прямой интеграции в силовую электронику через печатный монтаж (маркировка «P» — Pins). Код «R» в названии указывает на готовую реверсивную пару: два механически связанных контактора в едином корпусе. Это исключает необходимость ручной сборки блокировок и минимизирует риск короткого замыкания при ошибках коммутации. Устройство идеально подходит для OEM-производителей оборудования, где критичен каждый миллиметр пространства внутри шкафа или корпуса прибора.
