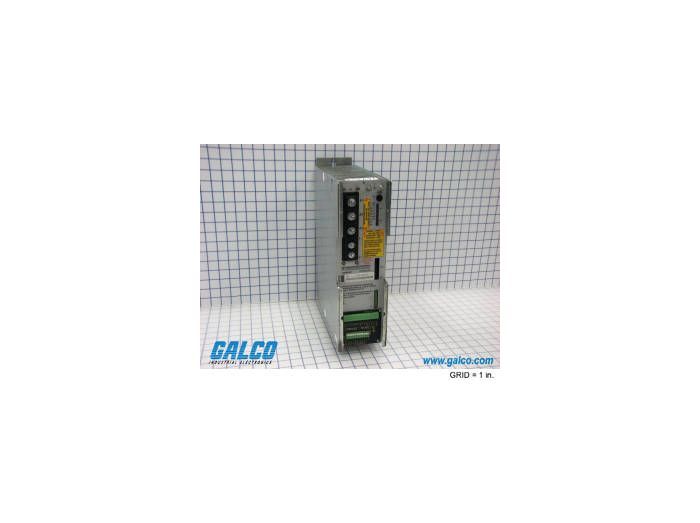

Indramat TDM1.2-100-300-W1-000

Артикул: TDM1.2-100-300-W1-000

Изготовитель: Indramat

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TDM1.2-100-300-W1-000

Раздел

Ремонт

Подраздел

Indramat

Вес

Номинальное напряжение звена постоянного тока: 300 В (DC)
Максимальный выходной ток: 100 А
Тип охлаждения: Встроенный вентилятор (W1), питание 220-230В AC
Тип двигателя: Синхронные серводвигатели AC (MAC/MDD)
Интерфейс: Аналоговый вход +/- 10В через сменный модуль конфигурации (MOD)
Класс защиты: IP20 (предназначен для установки в шкаф)
Допустимая перегрузка: Кратковременная до 200% от номинала

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Indramat на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Пиковый ток до 100А для обеспечения высокой динамики разгона сервомоторов

Принудительное воздушное охлаждение (W1) со встроенным вентилятором для работы в тяжелых температурных режимах

Модульная конструкция серии TDM для быстрой замены и интеграции в стойку

Полная совместимость с двигателями серий MAC и MDD от Rexroth Indramat

Высокая ремонтопригодность благодаря дискретной компонентной базе силовой части

Применение

Металлообрабатывающие центры: Управление приводами подач в станках Gildemeister, Mazak и Traub.

Типографское оборудование: Синхронизация валов в многокрасочных печатных машинах.

Линии упаковки: Работа в высокодинамичных узлах отрезки и формовки.

Модернизация существующих систем: Замена вышедших из строя модулей TDM меньшей мощности на усиленную версию 100А для повышения надежности.

Преимущества

Диагностика и профилактика: В рамках обслуживания TDM1.2 мы проводим превентивную замену электролитических конденсаторов и ревизию силовых транзисторов, что предотвращает пробой шины DC.

Терморегуляция (W1): В отличие от моделей с пассивным охлаждением (W0), данная модификация стабильно держит нагрузку в закрытых шкафах управления при температуре до +45°C.

Защита цепей: Встроенные схемы защиты от короткого замыкания, перенапряжения и падения фазы минимизируют риск каскадного выхода из строя смежных модулей питания KDV/KDS.

Точность позиционирования: Использование оригинальных плат расширения (MOD) позволяет добиться минимального дрейфа нуля в аналоговом интерфейсе управления +/-10V.

FAQ

Можно ли заменить модуль TDM1.2-100-300-W1 на модель с индексом W0 (без вентилятора)?

Технически это возможно, если ток нагрузки не превышает 50% от номинала, однако мы крайне не рекомендуем такую замену. Модификация W1 имеет иную топологию радиатора. Без принудительного обдува модуль быстро уйдет в ошибку по перегреву, что может привести к деградации изоляции силовых ключей.

Что делать, если на лицевой панели горит красный светодиод H1?

Индикатор H1 сигнализирует о неисправности привода (Drive Fault). В 80% случаев это связано с перегрузкой по току или неисправностью контура заземления. Если после сброса питания ошибка повторяется, требуется стендовая диагностика силовой части и проверка модуля MOD.

Каков средний ресурс модуля после капитального ремонта?

При соблюдении температурного режима и регулярной очистке вентилятора, ресурс восстановленного модуля TDM1.2 составляет 8-10 лет. Мы используем компоненты с увеличенным температурным диапазоном (Low ESR 105°C), что превосходит характеристики заводских деталей 20-летней давности.

Indramat TDM1.2-100-300-W1-000

Indramat TDM1.2-100-300-W1-000 — это аналоговый транзисторный привод, ставший эталоном надежности в системах ЧПУ 90-х и 2000-х годов. Как специалисты по ремонту, мы отмечаем, что данная модель идеально подходит для управления осями с высокими требованиями к моменту на низких оборотах. Расшифровка маркировки указывает на вторую версию первой серии с номинальным током 100А и рабочим напряжением шины DC 300В. Индекс W1 критически важен: он означает наличие собственного вентилятора, что позволяет устанавливать модуль в шкафы с плотной компоновкой без риска перегрева. Выбор этой модели оправдан при необходимости восстановления оригинальной архитектуры станка без дорогостоящего ретрофиттинга, так как TDM обеспечивает точность позиционирования, сопоставимую с современными цифровыми аналогами при правильной настройке контура обратной связи.
