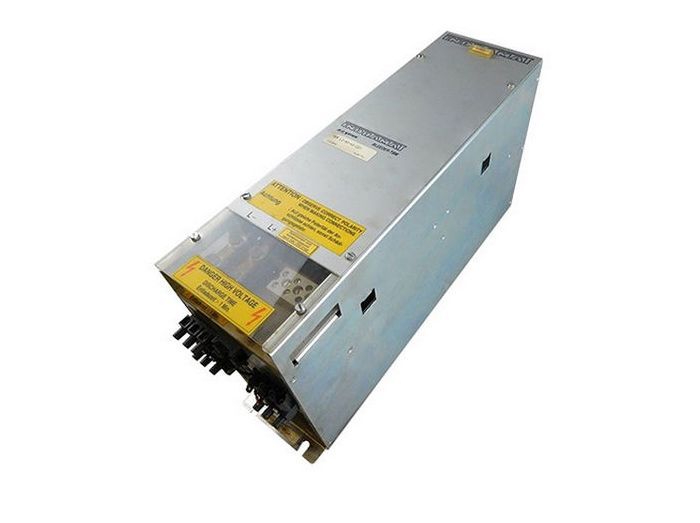

Indramat TDM1.2-100-300

Артикул: TDM1.2-100-300

Изготовитель: Indramat

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TDM1.2-100-300

Раздел

Ремонт

Подраздел

Indramat

Вес

Тип охлаждения: Встроенный вентилятор (в зависимости от модификации) или внешний обдув
Интерфейс: Аналоговый вход задания скорости/момента
Подключение: Клеммные колодки для силовых цепей и многоконтактные разъемы для обратной связи
Ограничения: Требует внешнего источника питания KDV или TVM для подачи напряжения на шину DC
Температурный режим: Эксплуатация до +45°C без снижения характеристик
Класс защиты: IP20 (предназначен для установки в электрошкаф)

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Indramat на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Номинальный выходной ток: 100 А (пиковый)

Напряжение шины постоянного тока: 300 В

Совместимость с сервомоторами Indramat серии MAC

Аналоговый интерфейс управления ±10 В

Модульная конструкция для быстрой замены в стойке

Применение

Металлообрабатывающие станки с ЧПУ (фрезерные, токарные группы)

Автоматизированные линии деревообработки

Полиграфическое оборудование высокой точности

Промышленные манипуляторы и роботы первого поколения

Системы позиционирования в упаковочных машинах

Преимущества

Эффективная система теплоотвода: Конструкция модуля оптимизирована для работы в тяжелых температурных режимах при пиковых нагрузках.

Компонентная надежность: Использование дискретных силовых транзисторов позволяет производить локальный ремонт без замены дорогостоящих интеллектуальных силовых модулей (IPM).

Защита от перегрузок: Встроенная система мониторинга температуры радиатора и защиты от короткого замыкания на выходе.

Стабильность параметров: Высококачественные фильтры электромагнитных помех обеспечивают чистый сигнал управления даже в условиях зашумленного цеха.

FAQ

Можно ли заменить TDM 1.2-100-300 на модуль с меньшим током, например, 50А?

Категорически не рекомендуется. Пиковые токи при разгоне и торможении двигателя MAC могут превысить предел защиты модуля меньшей мощности, что приведет к ошибке 'Overcurrent' или выходу из строя силового каскада.

Какие признаки указывают на необходимость профилактического ремонта модуля?

Основными симптомами являются: нестабильная работа двигателя на малых оборотах (дрейф), появление постороннего шума в обмотках, периодические ошибки по перегреву при чистых радиаторах, а также высыхание электролитических конденсаторов, что определяется по пульсациям на шине управления.

Каков средний срок службы модуля после профессионального восстановления?

При соблюдении регламента (замена всех емкостей, чистка, обновление термопасты и калибровка) ресурс модуля сопоставим с новым изделием и составляет 7-10 лет эксплуатации в трехсменном графике.

Indramat TDM1.2-100-300

Indramat TDM 1.2-100-300 — это классический аналоговый транзисторный модуль привода, предназначенный для управления синхронными двигателями. Как инженер, отмечу, что данная модель является «рабочей лошадкой» систем ЧПУ 90-х и начала 2000-х годов. Маркировка расшифровывается следующим образом: TDM — серия (Transistor Drive Module), 1 — типоразмер корпуса, 2 — индекс модификации, 100 — максимальный ток, 300 — рабочее напряжение DC-шины. Модуль ценится за исключительную ремонтопригодность и надежность силовой части. В отличие от современных цифровых аналогов, TDM 1.2 обеспечивает мгновенный отклик в контуре тока без задержек на обработку протокола, что критично для высокодинамичных процессов.
