Infineon T2180N14TOF VT

Артикул: T2180N14TOF VT
Изготовитель: INFINEON

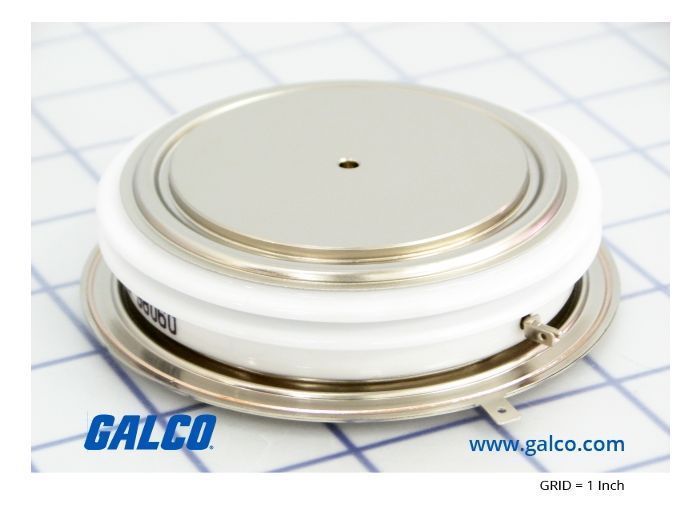

Thumbnail 0
Infineon T2180N14TOF VT 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики T2180N14TOF VT

Раздел
Управление фазой
Подраздел
Infineon
Вес
  • Монтаж: Требует соблюдения усилия сжатия (clamping force) в диапазоне 36-52 кН для обеспечения паспортных характеристик.
  • Требования к охладителю: Чистота обработки поверхности радиатора не хуже 0,8 мкм, плоскостность — в пределах 0,02 мм.
  • Сигнал управления: Рекомендуется использование импульсных трансформаторов с крутым фронтом нарастания тока затвора.
  • Температурный режим: Максимальная рабочая температура перехода (Tvj max) составляет 125°C; при превышении резко снижается блокирующая способность.
  • Совместимость: Полная замена для аналогичных приборов в корпусах типа 'hockey puck' при условии совпадения класса напряжения и тока.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда INFINEON на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Номинальный среднеквадратичный ток 2180А для тяжелых промышленных нагрузок
Повторяющееся импульсное напряжение в закрытом состоянии до 1400В
Технология прижимного контакта (Pressure Contact Technology) для высокой надежности при термоциклировании
Стандартизированный корпус TO-200AE (дисковое исполнение) для эффективного двустороннего охлаждения
Оптимизированные характеристики управления затвором для прецизионного фазового регулирования
Применение
Устройства плавного пуска (Soft Starters) для высоковольтных асинхронных двигателей
Мощные выпрямители для систем электролиза и гальваники
Статические компенсаторы реактивной мощности (SVC) в распределительных сетях
Системы управления электроприводом буровых установок и карьерной техники
Индукционные плавильные печи и нагревательные установки большой мощности
Преимущества
Минимизация теплового сопротивления: Двустороннее охлаждение в корпусе TO-200AE значительно снижает RthJC, позволяя уменьшить габариты радиаторов в составе силового блока.
Устойчивость к динамическим перегрузкам: Высокие показатели I2t обеспечивают защиту при кратковременных коротких замыканиях до срабатывания предохранителей.
Отсутствие усталости припоя: Технология Pressure Contact исключает деградацию соединений при резких колебаниях температуры, что критично для режимов с частым пуском-остановом.
Электромагнитная совместимость: Низкий ток управления и высокая помехозащищенность цепи затвора предотвращают ложные срабатывания в условиях мощных промышленных помех.
FAQ

Какое усилие прижима является оптимальным для T2180N14TOF?

Для обеспечения надежного электрического контакта и эффективного теплоотвода необходимо обеспечить усилие сжатия от 36 до 52 кН. Несоблюдение этого параметра может привести к локальному перегреву и выходу тиристора из строя.


Как технология прижимного контакта влияет на срок службы прибора?

В отличие от паяных соединений, прижимной контакт не подвержен механическим напряжениям из-за разницы коэффициентов теплового расширения материалов. Это исключает появление микротрещин и увеличивает количество циклов нагрузки в 5-10 раз по сравнению с модульными тиристорами.


Возможна ли работа данного тиристора в сетях с напряжением 660В и 1000В?

Да, класс напряжения 1400В обеспечивает необходимый запас прочности для работы в сетях 660-690В с учетом коммутационных перенапряжений. Для сетей 1000В данный прибор также применим, однако рекомендуется установка дополнительных цепей защиты (RC-цепочек/варисторов).


Infineon T2180N14TOF VT
Infineon T2180N14TOF — это высокомощный силовой тиристор (SCR), разработанный для систем фазового управления в сетях среднего и высокого напряжения. Инженерное решение базируется на дисковой архитектуре, что позволяет использовать двусторонний отвод тепла — критический фактор при работе на токах свыше 2000А. Маркировка расшифровывается следующим образом: T — тиристор, 2180 — средний ток в открытом состоянии, N — тип фазового управления, 14 — класс напряжения (1400В), TOF — исполнение с прижимным контактом. В отличие от модульных аналогов, данная модель обладает повышенной стойкостью к ударным токам (ITSM) и критической скорости нарастания напряжения (dv/dt), что делает её идеальным выбором для эксплуатации в нестабильных промышленных сетях, где надежность первичных каскадов является приоритетом.
