Infineon T680N14TOF

Артикул: T680N14TOF
Изготовитель: INFINEON

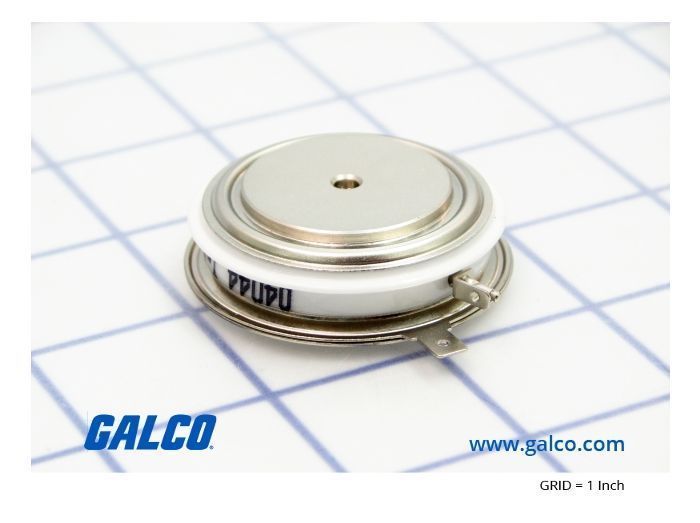

Thumbnail 0
Infineon T680N14TOF 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики T680N14TOF

Раздел
Управление фазой
Подраздел
Infineon
Вес
  • Монтаж: Требуется строгое соблюдение усилия прижима (Clamping Force) в диапазоне 9-18 кН для обеспечения паспортных характеристик проводимости.
  • Охлаждение: Совместим с охладителями типа «шайба» (воздушными или жидкостными), рекомендуется использование теплопроводящей пасты.
  • Управление: Ток управления затвором (I_GT) до 250 мА, требуется драйвер с крутым фронтом импульса для предотвращения локальных перегревов структуры.
  • Температурный режим: Диапазон рабочих температур перехода составляет от -40°C до +125°C.
  • Запас по напряжению: Рекомендуется использование в сетях с номиналом до 500-600 В для обеспечения надежного коэффициента безопасности.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда INFINEON на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальное повторяющееся импульсное напряжение в закрытом состоянии (V_DRM): 1400 В
Средний ток в открытом состоянии (I_TAV): 681 А при температуре корпуса 85°C
Корпус TO-200AB-2 (дисковое исполнение/Hockey Puk) для эффективного двустороннего охлаждения
Высокая стойкость к ударным токам (I_TSM) до 11500 А
Низкое значение напряжения в открытом состоянии (V_T), минимизирующее тепловые потери
Применение
Управляемые выпрямители для систем электролиза и гальванических производств.
Устройства плавного пуска (УПП) для высоковольтных асинхронных двигателей промышленного назначения.
Приводы постоянного тока большой мощности для прокатных станов и буровых установок.
Статические компенсаторы реактивной мощности (SVC) и тиристорные ключи в электросетях.
Инверторы для дуговых сталеплавильных печей.
Преимущества
Двустороннее охлаждение: Дисковая конструкция позволяет отводить тепло с обеих сторон полупроводникового кристалла, что значительно снижает тепловое сопротивление системы R_thJC.
Стабильность параметров dv/dt: Высокая критическая скорость подъема напряжения в закрытом состоянии предотвращает нежелательные включения при помехах в сети.
Долговечность прижимной конструкции: Отсутствие паяных соединений большой площади в силовой цепи исключает риск усталости припоя при резких температурных колебаниях.
Оптимизация для выпрямления: Низкие потери на проводимость делают этот тиристор идеальным для построения мощных мостовых выпрямителей с высоким КПД.
FAQ

Как правильно обеспечить электрический контакт при установке дискового тиристора?

Электрический и тепловой контакты в T680N14TOF обеспечиваются исключительно за счет внешнего механического давления. Необходимо использовать специальные прижимные устройства (clamping units) с калиброванным усилием. Недостаточное давление приведет к перегреву и выгоранию контактных площадок, а чрезмерное — к деформации кремниевой пластины.


Каков расчетный срок службы тиристора при непрерывной эксплуатации?

При соблюдении температурного режима (не выше 125°C на переходе) и отсутствии превышения ударных токов, срок службы составляет более 20 лет. Основным фактором старения является термическое циклирование, поэтому стабильность охлаждения напрямую влияет на долговечность.


Предоставляется ли заводская гарантия при покупке для замены в существующем оборудовании?

Гарантия распространяется на заводские дефекты при условии монтажа сертифицированным персоналом. При замене рекомендуется проверять состояние поверхностей охладителя (радиатора) на предмет плоскостности и чистоты, так как микронеровности могут стать причиной выхода нового прибора из строя.


Infineon T680N14TOF
Infineon T680N14TOF представляет собой промышленный тиристор фазового управления (Phase Control Thyristor), спроектированный для работы в тяжелых режимах силовой электроники. Маркировка прибора четко определяет его характеристики: серия T680N указывает на базовую топологию с номинальным током около 680А, индекс «14» соответствует классу напряжения 1400В, а суффикс TOF обозначает специфику тепловых характеристик и исполнения корпуса. Инженерная ценность данной модели заключается в использовании технологии прижимного контакта, которая обеспечивает высокую надежность при циклической нагрузке. Выбор T680N14TOF вместо аналогичных модульных решений оправдан в системах, где требуется максимальная плотность мощности и возможность двустороннего отвода тепла, что невозможно в стандартных пластиковых модулях.
