Infineon T740N24TOF

Артикул: T740N24TOF
Изготовитель: INFINEON
Thumbnail 0
Infineon T740N24TOF 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики T740N24TOF

Раздел
Управление фазой
Подраздел
Infineon
Вес
  • Монтаж: Требуется соблюдение расчетного усилия прижима (Clamping Force) для обеспечения электрического и теплового контакта.
  • Охлаждение: Совместимость с воздушными и жидкостными радиаторами через специализированные прижимные устройства.
  • Управление: Требуется драйвер затвора с крутым фронтом импульса для минимизации потерь при включении.
  • Рабочая температура: Стабильная работа кристалла до +125°C (Tj max).
  • Изоляция: Корпус не изолирован; радиаторы находятся под потенциалом сети.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда INFINEON на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальное повторяющееся импульсное напряжение 2400V для стабильной работы в промышленных сетях.
Средний ток в открытом состоянии 745A (ITAV) при оптимальном охлаждении.

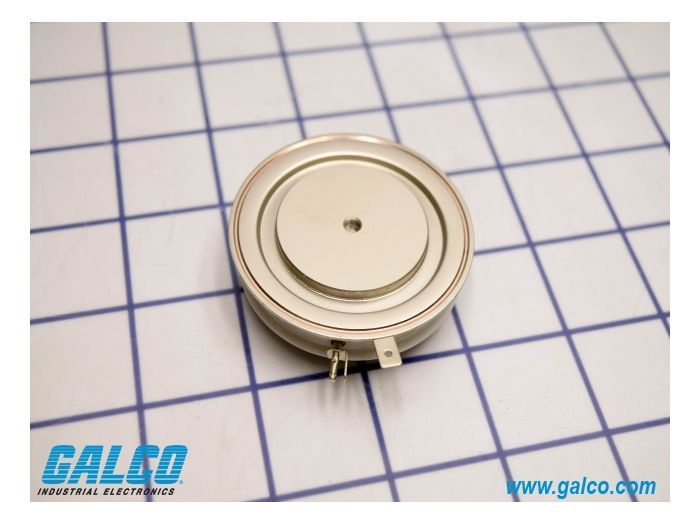

Герметичный дисковый корпус (Press-Pack) TO-200AC-1 для двухстороннего теплоотвода.
Высокая перегрузочная способность по току (ITSM), критически важная для защиты систем при переходных процессах.
Низкие потери в открытом состоянии, минимизирующие тепловыделение всей сборки.
Применение
Управляемые выпрямители для систем электролиза и гальваники.
Устройства плавного пуска (УПП) мощных высоковольтных электродвигателей.
Приводы постоянного тока для прокатных станов и горнодобывающего оборудования.
Статические компенсаторы реактивной мощности (SVC) в электросетях.
Инверторы и преобразователи частоты большой мощности.
Преимущества
Эффективность термоменеджмента: Конструкция Press-Pack обеспечивает прямой тепловой контакт, что позволяет достичь экстремально низких значений RthJC по сравнению с изолированными модулями.
Устойчивость к тяжелым пускам: Высокий порог ударного тока позволяет устройству выдерживать многократные пусковые перегрузки без деградации кристалла.
Долговечность в агрессивных средах: Полная герметизация корпуса защищает полупроводниковую структуру от влаги и промышленной пыли.
Оптимизация габаритов: Высокая плотность мощности позволяет проектировать компактные выпрямительные установки для токов свыше 1000А при параллельном включении.
FAQ

Какое усилие прижима необходимо для корректной работы T740N24TOF?

Для данного типоразмера корпуса (TO-200AC) обычно требуется усилие в диапазоне 10-20 кН. Точное значение зависит от типа используемого охладителя и указано в техническом паспорте (Datasheet). Недостаточный прижим ведет к перегреву и выгоранию контактов.


Как продлить срок службы тиристора в схемах фазового управления?

Основной фактор долговечности — ограничение амплитуды температуры перехода (Delta Tj). Рекомендуется использовать снабберные (RC) цепи для ограничения dV/dt и тщательно рассчитывать охладитель, чтобы средняя рабочая температура была на 20-30% ниже максимально допустимой.


Является ли этот тиристор взаимозаменяемым с аналогами других брендов?

Да, T740N24TOF имеет стандартный форм-фактор. При подборе аналога (например, от ABB или Westcode) необходимо сверять не только напряжение и ток, но и значения защитного показателя I2t, критическую скорость нарастания тока di/dt и требуемое усилие прижима.


Infineon T740N24TOF
Infineon T740N24TOF — это высокомощный фазоуправляемый тиристор (SCR), спроектированный для тяжелых условий эксплуатации в силовой электронике. Серия T740N представляет собой промышленный стандарт надежности; маркировка расшифровывается как тиристор с номинальным током около 740А (745А фактический) и классом напряжения 24 (2400В). В отличие от модульных решений, конструкция типа «hockey puck» (диск) обеспечивает минимальное тепловое сопротивление перехода при использовании двухстороннего прижима. Это делает данную модель предпочтительной для систем, где требуется максимальный ресурс при постоянных циклических нагрузках. Инженеры выбирают T740N24TOF за предсказуемые характеристики dV/dt и di/dt, что упрощает проектирование схем защиты (снабберов).
