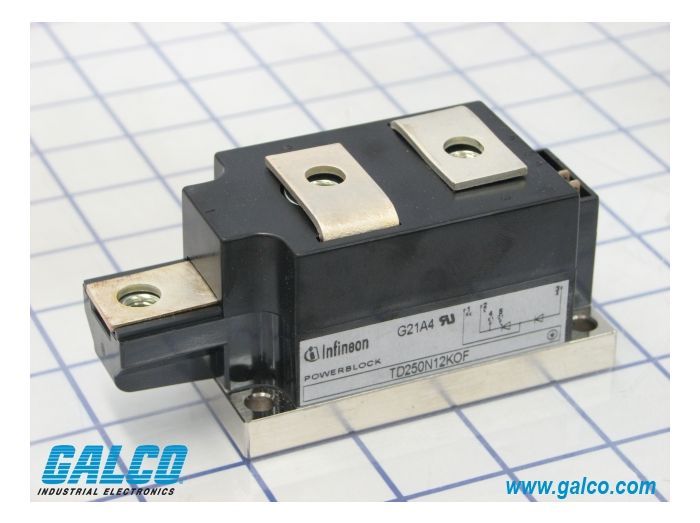

Infineon TD250N12KOF

Артикул: TD250N12KOF
Изготовитель: INFINEON
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TD250N12KOF

Раздел
Стандартный гибридный тиристор-диод
Подраздел
Infineon
Вес
  • Электрическая совместимость: Класс напряжения 1200В позволяет работать в сетях 380-480В с запасом по перенапряжению.
  • Монтаж: Требуется соблюдение момента затяжки винтов (5 Нм) для обеспечения равномерного прижима к радиатору и исключения перегрева.
  • Тепловой интерфейс: Обязательно использование теплопроводящей пасты или фазопереходного материала (TIM) при установке.
  • Управление: Требуется драйвер тиристора, обеспечивающий достаточный ток управления (IGT) для стабильного открытия при низких температурах.
  • Климатические ограничения: Работа в широком температурном диапазоне, однако при температуре основания свыше 85°C требуется расчет снижения номинального тока (derating).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда INFINEON на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Номинальный ток 250 А при рабочем напряжении до 1200 В
Комбинированная схема «тиристор-диод» (SCR-Diode) в одном корпусе
Высокая стойкость к циклическим нагрузкам (Power Cycling)
Электрически изолированное медное основание для упрощенного монтажа
Повышенная ударная прочность по току для защиты от сетевых выбросов
Применение
Управляемые выпрямители для промышленных систем электролиза и гальваники.
Устройства плавного пуска (Soft Starters) мощных асинхронных электродвигателей.
Регуляторы мощности в промышленных системах нагрева и индукционных печах.
Статические переключатели (Static Switches) в составе ИБП и систем бесперебойного питания.
Приводы постоянного тока для кранового и лифтового оборудования.
Преимущества
Технология Pressure Contact: Обеспечивает максимальную долговечность при экстремальных термоциклах, что критично для частотного пуска.
Высокая стабильность DC-блокировки: Инновационная пассивация кристаллов гарантирует отсутствие деградации блокирующего напряжения в течение всего срока службы.
Стойкость к Surge Current: Модуль способен выдерживать значительные импульсные перегрузки, возникающие при коротких замыканиях в сети или пуске мощных двигателей.
Оптимизированный теплоотвод: Изолированная подложка минимизирует тепловое сопротивление (Rthjc), позволяя снизить габариты системы охлаждения.
FAQ

Как подобрать защитный предохранитель для защиты данного модуля от КЗ?

Для защиты TD250N12KOF необходимо использовать быстродействующие предохранители (класса aR). Основной критерий выбора — значение защитного показателя I²t предохранителя должно быть меньше, чем предельное значение I²t самого модуля, указанное в datasheet, чтобы предохранитель сработал до разрушения кристалла.


Нужно ли периодически подтягивать крепеж модуля к радиатору?

При соблюдении регламентированных моментов затяжки при первом монтаже (5 Нм ± 15%) и использовании качественных пружинных шайб, повторная затяжка не требуется. Однако в условиях сильной вибрации рекомендуется ежегодная проверка надежности соединений.


В чем преимущество оригинального модуля Infineon перед дешевыми аналогами в долгосрочной перспективе?

Экономическая эффективность Infineon TD250N12KOF заключается в снижении стоимости владения (TCO). Благодаря технологии прижимного контакта и высокому качеству полупроводниковых пластин, риск внезапного выхода из строя и простоя производственной линии на порядок ниже, чем у noname-аналогов, что окупает разницу в цене за первый год эксплуатации.


Infineon TD250N12KOF
Infineon TD250N12KOF представляет собой промышленный силовой модуль серии TD, спроектированный для эксплуатации в условиях жестких переходных процессов. С инженерной точки зрения, данная модель является эталоном надежности в классе стандартных гибридных модулей. Маркировка расшифровывается следующим образом: TD — конфигурация тиристор-диод, 250 — средний ток в амперах, 12 — класс по напряжению (1200В), KOF — конструктивное исполнение корпуса. В отличие от бюджетных полупроводниковых сборок, здесь применена технология прижимных контактов (Pressure Contact Technology), которая исключает усталость паяных соединений при термическом расширении, что значительно продлевает жизненный цикл устройства в системах с динамической нагрузкой.
