Infineon TD330N16KOF

Артикул: TD330N16KOF
Изготовитель: INFINEON
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TD330N16KOF

Раздел
Стандартный гибридный тиристор-диод
Подраздел
Infineon
Вес
  • Монтаж: Требуется соблюдение момента затяжки винтов для обеспечения оптимального теплового контакта с радиатором (типовое значение указано в спецификации).
  • Охлаждение: Рекомендуется использование термопасты с высокой теплопроводностью; расчет радиатора должен учитывать средние потери мощности при максимальном токе.
  • Защита: Необходимо применение быстродействующих предохранителей (fuse) и RC-цепей (snubbers) для защиты от dV/dt эффектов.
  • Рабочая температура: Температура перехода (T_vj max) до 125°C, при этом эффективная работа зависит от качества отвода тепла.
  • Совместимость: Стандартный промышленный корпус PMOD облегчает замену устаревших модулей других производителей без переделки шинопроводов.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда INFINEON на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальное обратное напряжение: 1600В (подходит для сетей 400-500В AC)
Средний ток в открытом состоянии: 330А (I_TAV)
Гибридная конфигурация: SCR-Diode (Тиристор-Диод)
Электрически изолированное медное основание для упрощения монтажа на радиатор
Повышенная стойкость к перегрузкам и циклическим изменениям мощности
Применение
Устройства мягкого пуска (Soft Starters) мощных асинхронных двигателей.
Управляемые выпрямители для систем гальваники и электролиза.
Регуляторы мощности в промышленных электропечах и системах отопления.
Источники бесперебойного питания (ИБП) и зарядные станции большой мощности.
Статические компенсаторы реактивной мощности (SVC).
Преимущества
Улучшенное управление теплоотводом: Изолированная подложка позволяет монтировать несколько модулей на один общий радиатор без дополнительных прокладок.
Устойчивость к сетевым помехам: Высокая перегрузочная способность по току (surge current capability) защищает модуль от кратковременных скачков напряжения в сетях с нестабильным качеством электроэнергии.
Долговечность в тяжелых режимах: Технология Power Cycling обеспечивает ресурс, значительно превышающий показатели бюджетных аналогов, что критично для приводов с тяжелым пуском.
Низкие потери мощности: Оптимизированное падение напряжения в открытом состоянии снижает тепловыделение и повышает КПД системы.
FAQ

Какое преимущество дает изолированное основание в TD330N16KOF?

Основание модуля электрически изолировано от полупроводниковых кристаллов (напряжение изоляции до 2.5 кВ и выше). Это позволяет устанавливать несколько таких модулей на один заземленный радиатор без риска короткого замыкания, что упрощает конструкцию силовой части и улучшает безопасность эксплуатации.


Как обеспечить максимальный срок службы модуля при высоких нагрузках?

Ключевым фактором является контроль температуры. Необходимо обеспечить чистоту поверхности радиатора, использовать качественный термоинтерфейс и следить за тем, чтобы рабочие токи не превышали номинальные значения с учетом коэффициента запаса (обычно 20-30% по току).


Является ли этот модуль оригинальным продуктом Infineon и какова его окупаемость?

Мы поставляем только оригинальные компоненты Infineon, что подтверждается стабильностью характеристик партии. Окупаемость достигается за счет снижения простоев оборудования: высокая надежность TD330N16KOF минимизирует затраты на внеплановое обслуживание и замену компонентов по сравнению с дешевыми аналогами.

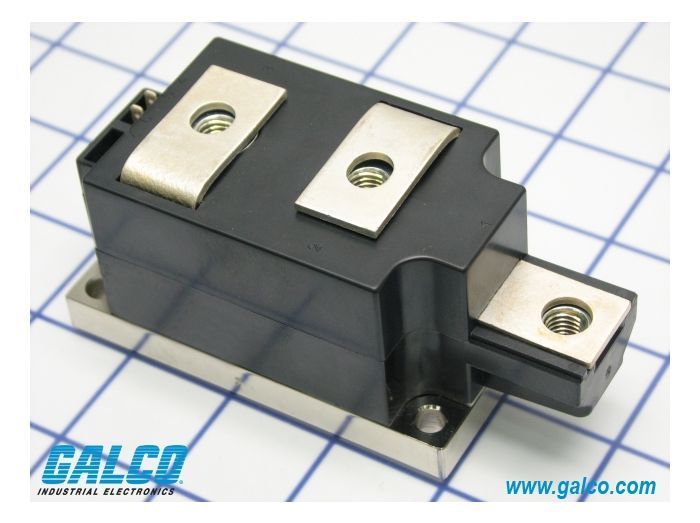

Infineon TD330N16KOF
Силовой модуль Infineon TD330N16KOF из серии TD — это высокопроизводительное полупроводниковое решение, предназначенное для промышленного применения в условиях жестких режимов эксплуатации. Как инженерное решение, данный модуль объединяет в одном корпусе тиристор и диод, что позволяет оптимизировать пространство в силовом шкафу и упростить схему коммутации. Маркировка расшифровывается следующим образом: TD — гибридный модуль (тиристор-диод), 330 — средний ток 330А, 16 — класс напряжения 1600В, KOF — тип корпуса и конфигурации. В отличие от стандартных дискретных компонентов, серия TD спроектирована с учетом высоких требований к термоциклированию, что делает её идеальной для систем с частыми пусками и остановками. Стабильность запирающей способности (DC Blocking) сохраняется на протяжении всего срока службы, исключая деградацию параметров при высоких температурах.
