Infineon TT104N16KOF

Артикул: TT104N16KOF

Изготовитель: INFINEON

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TT104N16KOF

Раздел

Стандартный тиристор

Подраздел

Infineon

Вес

Тепловой менеджмент: Обязательно использование теплопроводящей пасты и соблюдение момента затяжки винтов (обычно 5 Нм) для обеспечения расчетного отвода тепла.
Защита цепи: Для корректной работы рекомендуется установка быстродействующих предохранителей (типа aR) и RC-цепочек для ограничения скачков напряжения.
Управление затвором: Требуется формирование импульса тока затвора с крутым фронтом для одновременного включения всей площади полупроводниковой структуры.
Ограничения среды: Максимальная рабочая температура перехода (Tvj max) составляет 125°C; при превышении этого порога возможна потеря управляемости.
Совместимость: Стандартный промышленный корпус позволяет производить прямую замену модулей других производителей в рамках аналогичного форм-фактора (например, Semikron Semipack).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда INFINEON на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Конфигурация Dual-SCR (два тиристора) в едином изолированном корпусе для компактной сборки

Высокое повторяющееся импульсное напряжение в закрытом состоянии (V_RRM) до 1600 В

Средний ток в открытом состоянии 104 А при оптимальном теплоотводе

Технология прижимных контактов (Pressure Contact Technology) для повышенной надежности при циклической нагрузке

Низкое значение теплового сопротивления переход-корпус (RthJC)

Применение

Устройства плавного пуска (Soft Starters) мощных трехфазных электродвигателей.

Управляемые выпрямители для систем гальваники и электролиза.

Системы бесперебойного питания (UPS) и статические переключатели нагрузки (STS).

Регуляторы мощности для промышленных нагревательных установок и печей сопротивления.

Приводы постоянного тока (DC Drives) для управления скоростью вращения вала.

Преимущества

Эффективность термоциклирования: Использование медного основания и прижимной конструкции минимизирует усталость материалов при резких перепадах температур, продлевая срок службы модуля в разы по сравнению с паяными решениями.

Высокая скорость нарастания напряжения (dv/dt): Модуль обладает отличной стойкостью к ложным срабатываниям, что критично для работы в «шумных» промышленных сетях без использования массивных снабберных цепей.

Электрическая изоляция корпуса: Испытательное напряжение изоляции составляет не менее 3.6 кВ (AC, 1 мин), что упрощает монтаж нескольких модулей на общий охладитель без дополнительных диэлектрических прокладок.

FAQ

Чем отличается модуль TT от модулей сетей TD или DT?

Аббревиатура определяет внутреннюю схему: TT — это два тиристора, TD — тиристор и диод, DT — диод и тиристор. Выбор TT104N16KOF необходим в схемах, где требуется полное управление обеими полуволнами переменного тока.

Какое обслуживание требуется модулю в процессе эксплуатации?

Модуль является необслуживаемым компонентом. Однако раз в 6-12 месяцев рекомендуется проверять затяжку крепежных соединений и состояние теплопроводящей пасты, так как её высыхание может привести к локальному перегреву.

Какова гарантия окупаемости при выборе оригинала Infineon вместо дешевых аналогов?

Оригинальные модули Infineon обладают повышенным ресурсом (MTBF). Экономический эффект достигается за счет отсутствия простоев производственной линии и снижения затрат на внеплановую замену компонентов, которые у дешевых брендов часто выходят из строя при первых же сетевых выбросах.

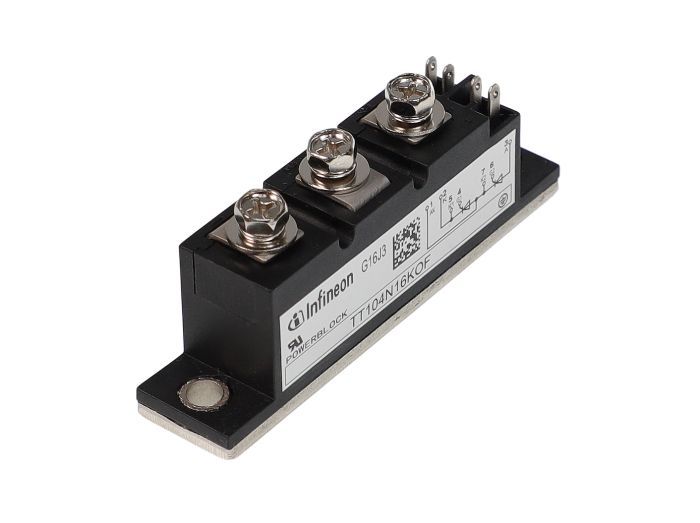

Infineon TT104N16KOF

Силовой тиристорный модуль Infineon TT104N16KOF — это высоконадежное решение промышленного класса, предназначенное для фазового управления и коммутации в сетях переменного тока. В качестве представителя серии TT-N, данный модуль объединяет два встречно-параллельных или последовательно соединенных SCR-тиристора. Маркировка расшифровывается следующим образом: «TT» обозначает топологию Thyristor-Thyristor, «104» указывает на номинальный ток 104 А, а «16» соответствует классу напряжения 1600 В. Эксперты выбирают данную модель за исключительную устойчивость к перегрузкам по току (ITSM) и стабильную работу в условиях жестких электромагнитных помех. В отличие от бюджетных аналогов, TT104N16KOF обладает высокой диэлектрической прочностью изоляции и оптимизированным падением напряжения в открытом состоянии, что снижает общие тепловые потери в системе.
