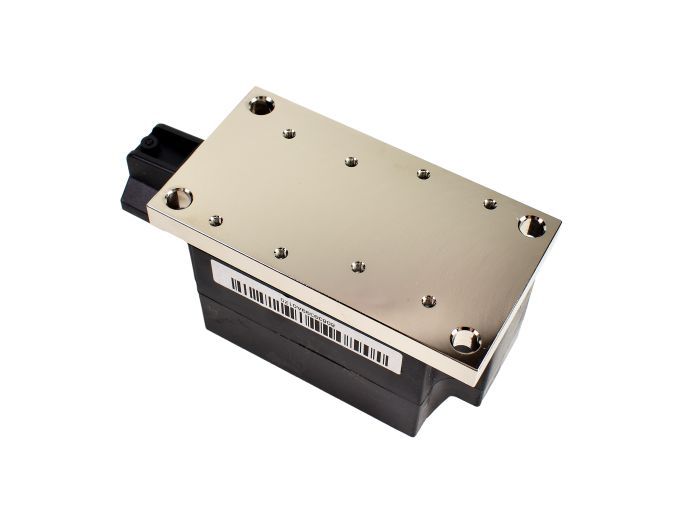

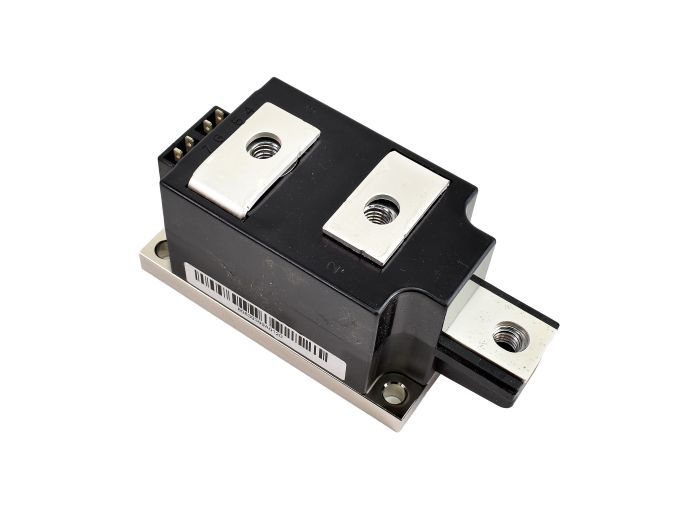

Infineon TT285N16KOF

Артикул: TT285N16KOF

Изготовитель: INFINEON

Новый продукт Запросить стоимость и остатки 562 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TT285N16KOF

Раздел

Стандартный тиристор

Подраздел

Infineon

Вес

Тип монтажа: Винтовое крепление к радиатору; критически важно соблюдение момента затяжки (5 Нм ± 15%).
Тепловой интерфейс: Обязательное использование высококачественной теплопроводящей пасты слоем не более 100 мкм.
Требования к охлаждению: Эффективность модуля напрямую зависит от площади радиатора и скорости воздушного (или жидкостного) потока.
Управление затвором: Требуется драйвер с крутым фронтом импульса (diG/dt) для обеспечения равномерного включения структуры.
Климатическое исполнение: Эксплуатация при температуре перехода (Tj) до +125°C; требуется защита от конденсата (IP00).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда INFINEON на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Средний ток в открытом состоянии (ITAV): 285 А при Tc=85°C

Повторяющееся импульсное напряжение (VDRM/VRRM): до 1600 В

Конфигурация: Dual-SCR (два тиристора, соединенных последовательно)

Напряжение изоляции корпуса: 2500 В (rms)

Высокая стойкость к ударному току (ITSM): до 9100 А

Применение

Устройства плавного пуска (Soft Starters) для высоковольтных асинхронных двигателей.

Управляемые выпрямители для систем промышленного электролиза и гальваники.

Регуляторы мощности (AC Power Controllers) в системах индукционного и резистивного нагрева.

Статические переключатели (STS) в составе мощных источников бесперебойного питания (ИБП).

Приводы постоянного тока большой мощности для подъемных механизмов и экструдеров.

Преимущества

Исключительная надежность термоциклирования: Прижимная конструкция компенсирует разницу коэффициентов теплового расширения материалов, предотвращая усталость контактов.

Высокая плотность мощности: Оптимизированная внутренняя геометрия позволяет коммутировать значительные токи при сохранении компактных габаритов корпуса.

Минимальные потери проводимости: Низкое пороговое напряжение и динамическое сопротивление снижают общее тепловыделение системы.

Эффективная теплопередача: Медная подложка модуля обеспечивает максимально быстрый отвод тепла на охладитель, что расширяет рабочий диапазон нагрузок.

Сертификация UL: Гарантированная безопасность изоляции и соответствие международным стандартам электробезопасности.

FAQ

Можно ли заменить TT285N16KOF на аналогичный модуль с пайкой чипов (Soldered)?

Электрически — да, но для тяжелых режимов работы (частые пуски/остановки) замена не рекомендуется. Прижимная технология Infineon обеспечивает в 5-10 раз большее количество циклов нагрузки по сравнению с паяными модулями.

Какой тип предохранителей использовать для защиты этого тиристора?

Для защиты полупроводников необходимо использовать быстродействующие предохранители класса aR или gR, значение I²t которых должно быть меньше допустимого значения I²t тиристора (414 000 А²с).

Каков расчетный срок службы модуля при соблюдении температурного режима?

При работе с температурой перехода не выше 100-110°C и правильном подборе защиты от перенапряжений (варисторов/RC-цепей), срок службы модулей Infineon серии TT составляет более 15-20 лет.

Infineon TT285N16KOF

Силовой модуль Infineon TT285N16KOF представляет собой промышленный стандарт тиристорного ключа в корпусе с шириной основания 60 мм. Как эксперт в силовой электронике, отмечу, что серия TT от Infineon использует технологию прижимного контакта (Pressure Contact Technology), которая существенно превосходит паяные аналоги по показателям термоциклирования и долговечности. Расшифровка маркировки: TT обозначает топологию тиристор-тиристор, 285 — номинальный средний ток в амперах, 16 — класс напряжения (1600В), а суффикс KOF указывает на конструктивное исполнение и параметры срабатывания. Данный модуль является идеальным выбором для систем, требующих высокой надежности в режиме 24/7, где критически важен низкий уровень теплового сопротивления переход-корпус (RthJC).
