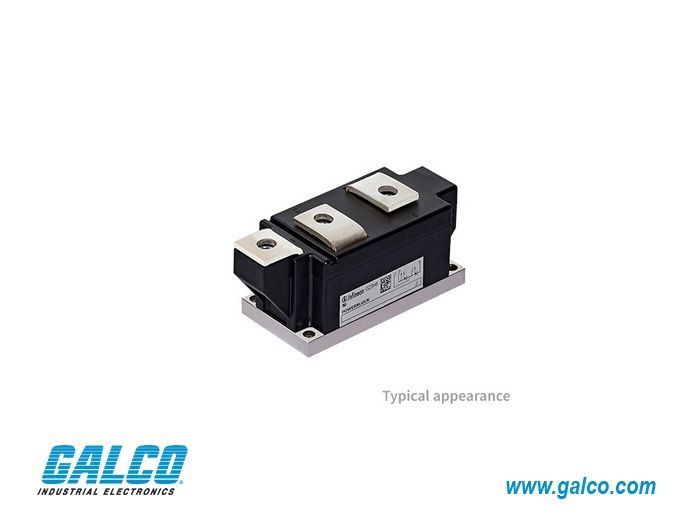

Infineon TT500N14KOF

Артикул: TT500N14KOF
Изготовитель: INFINEON
Thumbnail 0
Thumbnail 1
Infineon TT500N14KOF 0
Infineon TT500N14KOF 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TT500N14KOF

Раздел
Стандартный тиристор
Подраздел
Infineon
Вес
  • Режим управления: Фазовое управление (Phase Control), требует внешнего драйвера управления затвором.
  • Монтаж: Требуется строгое соблюдение момента затяжки винтов для обеспечения оптимального теплового контакта с радиатором.
  • Охлаждение: Необходим расчет площади радиатора; при токах свыше 300А рекомендуется принудительное воздушное или жидкостное охлаждение.
  • Рабочая температура: Температура перехода (Tj) ограничена 125°C, превышение ведет к деградации кристалла.
  • Защита: Рекомендуется использование снабберных (RC) цепей для защиты от критических значений dv/dt.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда INFINEON на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Конфигурация: Dual SCR (тиристор-тиристор) в одном модуле
Максимальное рабочее напряжение: 1400В (V_DRM/V_RRM)
Средний ток в открытом состоянии: 500А (I_TAV)
Напряжение изоляции: 2500 В (rms), UL-сертификация (E83336)
Высокая тепловая эффективность благодаря технологии прижимного контакта
Применение
Системы мягкого пуска (Soft Starters) мощных асинхронных электродвигателей.
Управляемые выпрямительные мосты для питания гальванических установок и электролизных ванн.
Регуляторы мощности в промышленных электропечах и системах индукционного нагрева.
Статические компенсаторы реактивной мощности (SVC) в электросетях.
Входные каскады мощных ИБП (UPS) и частотно-регулируемых приводов.
Преимущества
Оптимизированный теплоотвод: Конструкция модуля минимизирует внутреннее тепловое сопротивление (Rthjc), предотвращая локальный перегрев кристаллов.
Высокая перегрузочная способность: Устойчивость к ударным токам (ITSM) позволяет системе надежно отрабатывать пусковые нагрузки двигателей.
Электробезопасность: Медное основание модуля электрически изолировано, что позволяет монтировать несколько компонентов на один общий радиатор без дополнительных прокладок.
Долговечность в тяжелых условиях: Корпус защищен от воздействия коррозии и вибраций, что соответствует требованиям стандарта промышленной автоматики.
FAQ

Какое минимальное напряжение управления затвором требуется для стабильного открытия?

Для модуля TT500N14KOF типичный ток управления (IGT) составляет до 200-250 мА. Рекомендуется использовать драйверы с крутым фронтом импульса для обеспечения одновременного включения всей площади кристалла.


Как часто требуется обслуживание (подтяжка) силовых контактов?

В условиях высокой вибрации или частых температурных колебаний проверку момента затяжки рекомендуется проводить через 24 часа после первого пуска и далее раз в полгода в рамках планового ТО.


В чем преимущество оригинального модуля Infineon перед дешевыми китайскими модулями с теми же параметрами?

Ключевое отличие — в прогнозируемом ресурсе (MTBF) и стабильности параметров VTM. Оригинальный Infineon гарантирует отсутствие пробоя изоляции при 2500В и сохранение характеристик прижимного контакта, что минимизирует риск аварийного простоя дорогостоящего оборудования.


Infineon TT500N14KOF
Infineon TT500N14KOF представляет собой высокомощный силовой тиристорный модуль серии TT, предназначенный для работы в цепях переменного и постоянного тока. С инженерной точки зрения, данная модель является промышленным стандартом для систем плавного пуска и мощных выпрямителей. Маркировка расшифровывается следующим образом: TT — топология SCR-SCR, 500 — средний ток 500А, N — стандартный тип тиристора (фазовое управление), 14 — класс напряжения (1400В). В отличие от бюджетных аналогов, модули Infineon используют технологию Pressure Contact, которая обеспечивает кратно большее количество термоциклов и стабильное переходное сопротивление в течение всего срока службы, что критично для объектов с непрерывным циклом производства.
