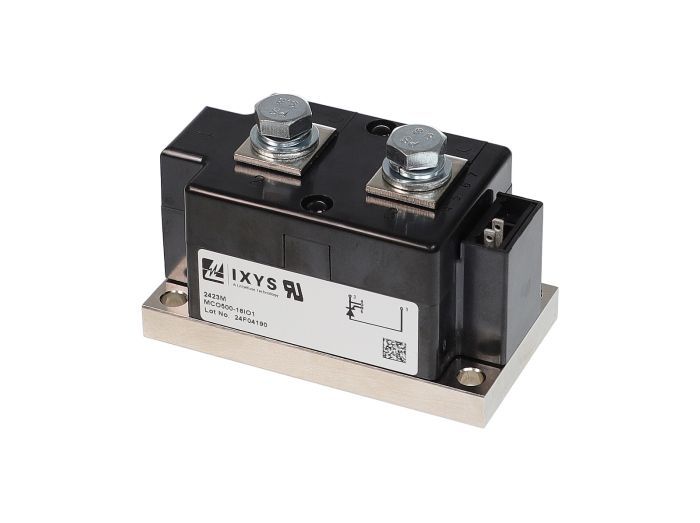

IXYS MCO500-16IO1

Артикул: MCO500-16IO1

Изготовитель: IXYS

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MCO500-16IO1

Раздел

Подраздел

IXYS

Вес

Требования к монтажу: Требуется соблюдение момента затяжки силовых клемм и основания (стандарт 4.5–5.5 Нм) для исключения перегрева.
Управление затвором: Ток включения (IGT) до 300 мА; рекомендуется использование снабберных цепей для защиты от коммутационных выбросов.
Температурный режим: Максимальная температура перехода (Tvj) составляет 125°C; при расчетах рекомендуется запас 20% по температуре.
Совместимость: Подходит для работы в сетях 380В, 440В и 480В с учетом коэффициента запаса по напряжению.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда IXYS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное обратное напряжение (VRRM): 1600 В.

Средний ток в открытом состоянии (ITAV): 560 А при температуре корпуса 85°C.

Конструктивное исполнение PMOD с высоковольтной изоляцией до 3000 В (AC).

Технология DCB (Direct Copper Bonding) для экстремально низкого теплового сопротивления.

Применение

Устройства плавного пуска (Soft Starters) для высоковольтных асинхронных двигателей.

Промышленные управляемые выпрямители для систем электролиза и гальваники.

Контроллеры мощности в дуговых печах и системах индукционного нагрева.

Статические бесконтактные переключатели (AC Switches) в системах бесперебойного питания (ИБП).

Преимущества

Эффективный теплоотвод: Подложка из керамики с прямым медным напылением минимизирует градиент температур между кристаллом и радиатором.

Высокая устойчивость к dV/dt: Оптимизированная структура затвора предотвращает ложные срабатывания при быстрых изменениях напряжения в сети.

Механическая прочность: Промышленный корпус PMOD устойчив к вибрационным нагрузкам и обеспечивает стабильное прижимное усилие чипа.

Экономия на изоляции: Гальваническая развязка силовых цепей от монтажного основания исключает необходимость использования дополнительных изоляторов на радиаторе.

FAQ

Какую теплопроводящую пасту лучше использовать при установке модуля на радиатор?

Рекомендуется использовать невысыхающие термопасты с высокой теплопроводностью (не менее 2 Вт/м·К). Слой должен быть равномерным и не превышать 50-100 мкм для обеспечения минимального теплового сопротивления RthCH.

Каков расчетный срок службы модуля при работе на номинальных токах?

При соблюдении температурного режима (Tc < 85°C) и отсутствии резких термоциклов, ресурс модуля по технологии Power Cycling превышает 10-15 лет эксплуатации в промышленной среде.

Нужна ли дополнительная защита от перенапряжений для класса 1600В в сети 380В?

Несмотря на высокий класс напряжения (1600В), в промышленных сетях рекомендуется устанавливать варисторы или защитные RC-цепочки для демпфирования высокоэнергетических импульсных помех, вызванных коммутацией индуктивных нагрузок.

IXYS MCO500-16IO1

Силовой тиристорный модуль IXYS MCO500-16IO1 (Single-SCR) спроектирован для прецизионного управления мощностью в промышленных сетях. В инженерной практике данная модель ценится за высокую перегрузочную способность по току (ITSM до 16500 А) и надежность в режиме жесткой коммутации. Маркировка расшифровывается следующим образом: M (модуль), C (тиристор/SCR), O (одиночный чип), 500 (номинал тока), 16 (класс напряжения 1600 В). Использование этого модуля вместо дискретных компонентов позволяет существенно сократить габариты системы охлаждения и упростить разводку силовых шин благодаря изолированному основанию.

IXYS

IXYS - производитель компонентов для силовой электроники. Компания выпускает, в частности, модули силовых блоков, используемые в промышленном оборудовании для эффективного управления электроэнергией и обеспечения стабильной работы.
