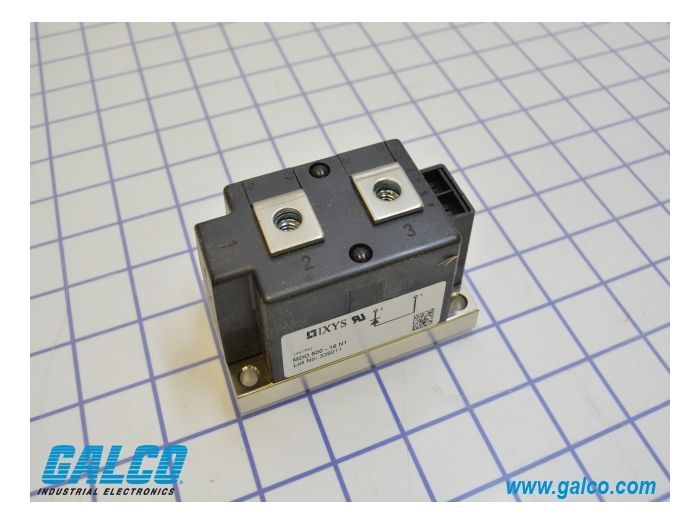

IXYS MDO500-16N1

Артикул: MDO500-16N1

Изготовитель: IXYS

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MDO500-16N1

Раздел

Подраздел

IXYS

Вес

Температурный режим: Рабочий диапазон перехода (Tvj) до 150°C, что требует эффективного жидкостного или принудительного воздушного охлаждения.
Монтаж: Требуется строгое соблюдение момента затяжки винтов силовых клемм и основания для обеспечения теплового контакта.
Совместимость: Оптимален для работы в паре с тиристорными модулями серии MCC при создании управляемых выпрямителей.
Защита: Рекомендуется использование быстродействующих предохранителей и варисторов для защиты от коммутационных перенапряжений.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда IXYS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное обратное напряжение: 1600 В

Средний выпрямленный ток: 560 А

Конфигурация: Одиночный диод в модульном корпусе (PMOD)

Высокая перегрузочная способность по току (IFSM)

Низкое падение напряжения в прямом направлении

Применение

Промышленные выпрямители для систем гальваники и электролиза.

Входные цепи мощных частотно-регулируемых приводов (ЧРП).

Источники бесперебойного питания (ИБП) большой мощности.

Зарядные станции для электротранспорта и складской техники.

Цепи возбуждения синхронных машин и сварочное оборудование постоянного тока.

Преимущества

Технология DCB (Direct Copper Bonding): Обеспечивает минимальное тепловое сопротивление RthJC и высокую механическую прочность.

Изоляция корпуса: Выдерживает напряжение до 3600В (RMS), упрощая компоновку силового шкафа.

Улучшенная циклическая стойкость: Модуль рассчитан на длительную работу в режимах с частыми пусками и изменениями нагрузки.

Стандартизированный корпус: Облегчает замену и интеграцию в существующие системы без переделки шинопроводов.

FAQ

Нужна ли теплопроводящая паста при установке модуля на радиатор?

Да, использование качественного термоинтерфейса (термопасты) обязательно. Слой должен быть равномерным и тонким (около 50-100 мкм) для минимизации теплового сопротивления между медным основанием модуля и охладителем.

Каков расчетный срок службы модуля при работе на номинальном токе?

При соблюдении температурного режима (Tvj < 125°C) и отсутствии ударных перегрузок, ресурс модуля составляет более 100 000 часов. Основным фактором старения является деградация паяных соединений при резких температурных циклах.

Поставляется ли модуль с крепежными элементами в комплекте?

Стандартная комплектация включает сам модуль. Крепежные винты для шин и радиатора обычно подбираются индивидуально в зависимости от толщины используемых клемм и типа охладителя, однако мы можем доукомплектовать заказ по запросу.

IXYS MDO500-16N1

Модуль IXYS MDO500-16N1 представляет собой высокомощный силовой диод, разработанный для эксплуатации в тяжелых промышленных условиях. С точки зрения схемотехники, данная модель является оптимальным решением для выпрямительных мостов высокой мощности, где требуется высокая надежность и простота монтажа. Маркировка MDO расшифровывается как Module Diode, число 500 указывает на мощностной класс (ток более 500А), а индекс 16 соответствует рабочему напряжению 1600В, что обеспечивает необходимый запас прочности в сетях 380-480В. В отличие от дискретных компонентов, данный PMOD-модуль обладает изолированным основанием, что позволяет устанавливать несколько модулей на один общий радиатор без дополнительных прокладок.
