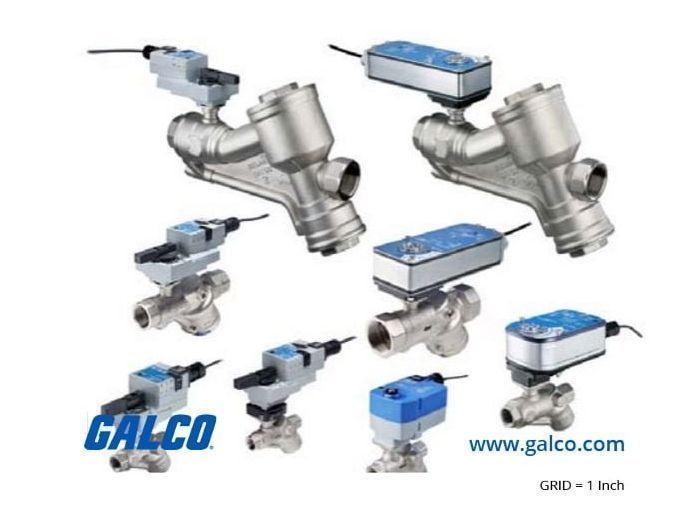

Johnson Controls VG2231TM+916GGC

Артикул: VG2231TM+916GGC

Изготовитель: JOHNSON CONTROLS

Новый продукт Запросить стоимость и остатки 5 907 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VG2231TM+916GGC

Раздел

Приводные клапанные узлы

Подраздел

Johnson Controls

Вес

Типоразмер: 2-1/2 дюйма (DN65), фланцевое присоединение.
Тип управления: Пропорциональный сигнал 0(2)...10 VDC или 0(4)...20 mA.
Пропускная способность: Cv 51 (Kvs ~44 м³/ч).
Рабочая среда: Горячая/холодная вода, пар низкого давления, гликолевые смеси до 50%.
Напряжение питания: 24 VAC/VDC.
Класс защиты: IP54 (NEMA 2) для эксплуатации в технических помещениях.
Материалы: Корпус из высокопрочного чугуна, шток из нержавеющей стали.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда JOHNSON CONTROLS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Прецизионное пропорциональное управление (сигнал 0-10 В / 4-20 мА)

Высокая пропускная способность: коэффициент Cv 51 для систем средней мощности

Надежное фланцевое соединение (2-1/2") для промышленного монтажа

Заводская сборка: клапан VG2231TM укомплектован приводом M9116GGC

Увеличенный ресурс за счет конструкции седельного типа (Globe Valve)

Применение

Регулирование температуры в калориферах мощных приточных вентиляционных установок (AHU).

Контроль подачи теплоносителя в пластинчатые теплообменники в ИТП и БЦТП.

Управление контурами охлаждения в чиллерных установках и системах холодоснабжения ЦОД.

Байпасные линии в системах с переменным расходом для защиты насосного оборудования.

Системы низкого давления пара в технологических процессах.

Преимущества

Линейная расходная характеристика: Обеспечивает стабильную работу PID-регуляторов без автоколебаний в контуре.

Высокий авторитет закрытия: Конструкция седельного клапана минимизирует протечки в закрытом состоянии по сравнению с поворотными заслонками.

Интеллектуальное позиционирование привода: Привод M9116GGC обеспечивает автоматическую настройку хода и обратную связь по положению.

Ремонтопригодность: Сменные сальниковые уплотнения позволяют проводить сервисное обслуживание без демонтажа корпуса из системы.

Устойчивость к среде: Материалы корпуса и внутренних деталей рассчитаны на длительную эксплуатацию с агрессивными теплоносителями и этиленгликолем.

FAQ

Как переключить тип управляющего сигнала с напряжения на ток?

Выбор типа входного сигнала (0-10V или 4-20mA) на приводе M9116GGC осуществляется с помощью внутренних DIP-переключателей, расположенных под крышкой корпуса привода.

Требуется ли регулярная смазка штока или обслуживание привода?

Узел является практически необслуживаемым. Сальниковые уплотнения серии VG2000 саморегулирующиеся, а редуктор привода имеет пожизненный запас смазки. Рекомендуется только визуальный осмотр на предмет протечек раз в сезон.

Поставляется ли клапан с установленным приводом или их нужно собирать на объекте?

Данная модель поставляется как единый заводской узел (Actuated Valve Assembly). Привод уже смонтирован на клапане и откалиброван, что исключает ошибки при установке и сокращает время монтажа.

Johnson Controls VG2231TM+916GGC

Johnson Controls VG2231TM+916GGC представляет собой моторизованный узел седельного клапана серии VG2000, разработанный для высокоточного регулирования потока воды или пара в крупных системах ОВиК. Как инженерное решение, данный узел превосходит стандартные шаровые краны в задачах, где требуется линейная характеристика регулирования и устойчивость к кавитации. Маркировка расшифровывается следующим образом: VG2231TM — это двухходовой фланцевый клапан диаметром 2.5 дюйма, а суффикс 916GGC указывает на установленный электропривод M9116 с крутящим моментом 16 Нм и пропорциональным управлением. Этот агрегат идеален для установки на узлах смешения и теплообменниках, где критически важна стабильность температурного графика и долговечность уплотнений при высоких перепадах давления.
