Just Power Semiconductors T2160N22TOF

Артикул: T2160N22TOF

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики T2160N22TOF

Раздел

Подраздел

Just Power Semiconductors

Вес

Монтаж: Требуется специализированный охладитель (радиатор) с обеспечением нормированного усилия сжатия (Clamping Force).
Управление: Ток управления затвора (IGT) требует прецизионного драйвера для исключения локальных перегревов структуры при включении.
Охлаждение: Совместим с воздушными и жидкостными системами охлаждения; обязательное использование теплопроводящей пасты.
Защита: Необходима интеграция RC-цепей (снабберов) для демпфирования коммутационных перенапряжений.
Рабочая температура: Максимальная температура перехода (Tj) составляет 125°C.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Just Power Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальный средний ток в открытом состоянии (ITAV): 2160 А

Повторяющееся импульсное напряжение (VDRM/VRRM): 2200 В

Конструктивное исполнение: Герметичный дисковый корпус (Press-pack)

Высокая перегрузочная способность по току (ITSM)

Минимальные потери мощности в открытом состоянии

Применение

Устройства плавного пуска (Soft Starters) мощных высоковольтных электродвигателей.

Выпрямительные мосты для электролизных установок и гальванических производств.

Статические компенсаторы реактивной мощности (SVC) в магистральных электросетях.

Приводы постоянного тока большой мощности для прокатных станов и буровых установок.

Индукционные плавильные печи и системы высокочастотного нагрева.

Преимущества

Двусторонний теплоотвод: Конструкция корпуса обеспечивает минимальное термическое сопротивление, позволяя эффективно отводить тепло с обеих сторон кристалла.

Высокая устойчивость к dV/dt: Оптимизированная структура полупроводника минимизирует риск самопроизвольного включения при резких скачках напряжения в сети.

Стойкость к электротермическому циклированию: Прижимной контакт (без пайки кристалла к основанию) исключает усталостные напряжения металла при расширении, продлевая срок службы.

Низкое значение VTM: Пониженное прямое падение напряжения снижает суммарное тепловыделение всей сборки.

FAQ

Какое усилие прижима необходимо для тиристора T2160N22TOF?

Для обеспечения заявленных тепловых и электрических характеристик требуется усилие прижима в диапазоне 36-52 кН (килоньютонов). Несоблюдение этого параметра может привести к прогару контактной площадки или перегреву кристалла.

Можно ли заменить этим тиристором аналоги от Infineon или ABB?

Да, T2160N22TOF является функциональным аналогом европейских тиристоров в стандартном дисковом корпусе. Однако перед заменой необходимо проверить соответствие параметров I2t (защитный показатель) и критической скорости нарастания тока (di/dt) в конкретной схеме.

Как продлить срок службы тиристора в условиях циклической нагрузки?

Ключевым фактором является минимизация амплитуды колебаний температуры перехода (ΔTj). Это достигается за счет использования охладителей с запасом по площади рассеивания и поддержания стабильного усилия прижима крепежной арматуры.

Just Power Semiconductors T2160N22TOF

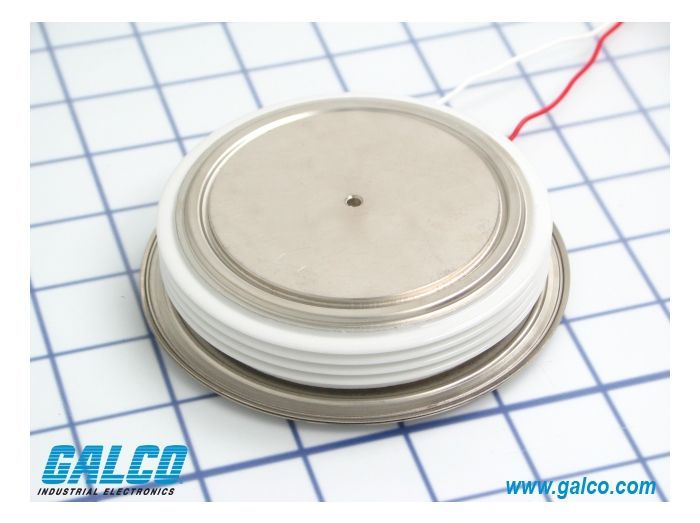

Just Power Semiconductors T2160N22TOF — это высокомощный кремниевый тиристор (SCR) фазового управления, спроектированный для применения в силовых цепях с экстремальными нагрузками. В инженерной практике данная модель ценится за стабильность параметров блокирующего напряжения и высокую плотность тока. Маркировка расшифровывается следующим образом: 'T' (Thyristor), '2160' указывает на номинальный ток, а индекс '22' соответствует классу напряжения 2200В. Применение дискового корпуса (Press-pack) позволяет реализовать двустороннее охлаждение, что делает его более эффективным по сравнению с модульными аналогами в задачах с жестким температурным циклом. Этот компонент является эталоном надежности для систем преобразования энергии мегаваттного класса.
