Klockner-Moeller, Div of Eaton Corp. EATON-100686

Артикул: EATON-100686
Изготовитель: Klockner-Moeller, Div of Eaton Corp.
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики EATON-100686

Раздел
Принадлежности для автоматических выключателей
Подраздел
Klockner-Moeller, Div of Eaton Corp.
Вес
  • Совместимое оборудование: Силовые выключатели NZM4, N4.
  • Тип привода: Выносная поворотная рукоятка с дверным сопряжением.
  • Механическая блокировка: Да, в положении 'ВЫКЛ' (OFF), с возможностью блокировки двери.
  • Материал и исполнение: Индустриальный пластик, устойчивый к химическим воздействиям и УФ-излучению.
  • Необходимые дополнения: Требуется удлинительная ось (вал) соответствующей длины под глубину шкафа.
  • Степень защиты: IP66 / NEMA 4X / 12.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Klockner-Moeller, Div of Eaton Corp. на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Совместимость с автоматическими выключателями серии NZM4 (Eaton/Moeller)
Стандарт исполнения -NA: полное соответствие требованиям UL/CSA (North American market)
Высокая степень защиты IP66 / NEMA 4X для тяжелых условий эксплуатации
Функция блокировки: возможность установки до 3 навесных замков в положении OFF
Механическая взаимоблокировка двери при включенном состоянии аппарата
Применение
Главные распределительные щиты (ГРЩ) промышленных предприятий.
Центры управления двигателями (MCC) высокой мощности.
Шкафы управления технологическими установками, поставляемые на экспорт (стандарты UL508A).
Системы бесперебойного электроснабжения в жестких эксплуатационных условиях (цементные заводы, химическая промышленность).
Преимущества
Безопасность персонала: Механизм блокировки предотвращает случайное открытие двери шкафа при включенном автоматическом выключателе.
Универсальность сертификации: Двойная маркировка (IEC и UL/CSA) позволяет использовать одно и то же решение для европейского и американского рынков.
Эргономика и надежность: Рукоятка спроектирована под высокие крутящие моменты, характерные для серии NZM4, что минимизирует износ механических узлов.
Защита от агрессивных сред: Уплотнительные элементы обеспечивают сохранность внутренних компонентов щита в соответствии с классом защиты NEMA 4X.
FAQ

Входит ли удлинительная ось в комплект поставки данной рукоятки?

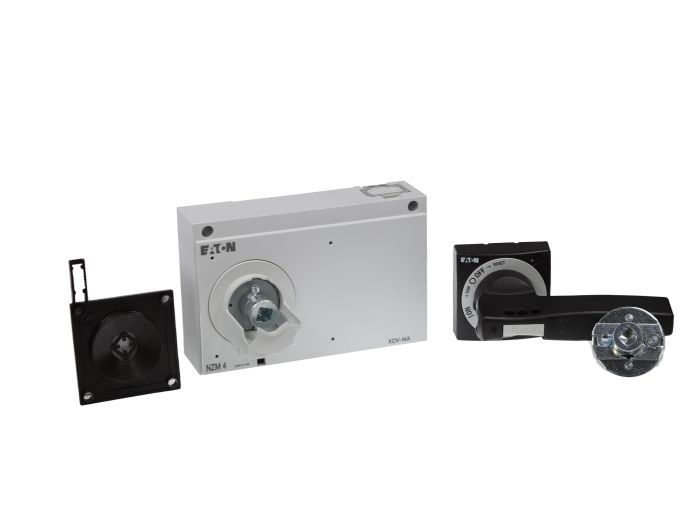

Нет, модель NZM4-XTVDV-NA включает в себя только саму рукоятку и механизм дверного сопряжения. Удлинительная ось (вал) подбирается отдельно исходя из глубины вашего шкафа (серия NZM4-XV...).


Можно ли разблокировать дверь шкафа при включенном выключателе в экстренных случаях?

Конструкция предусматривает возможность деактивации блокировки квалифицированным персоналом с помощью специального инструмента (функция interlock defeat), что разрешено стандартами для проведения пусконаладочных работ.


В чем принципиальное отличие версии -NA от стандартной версии NZM4-XTVDV?

Версия -NA (North American) сертифицирована по стандартам UL/CSA и имеет специфические требования к механической прочности и логике блокировки двери, обязательные для использования в США и Канаде.


Klockner-Moeller, Div of Eaton Corp. EATON-100686

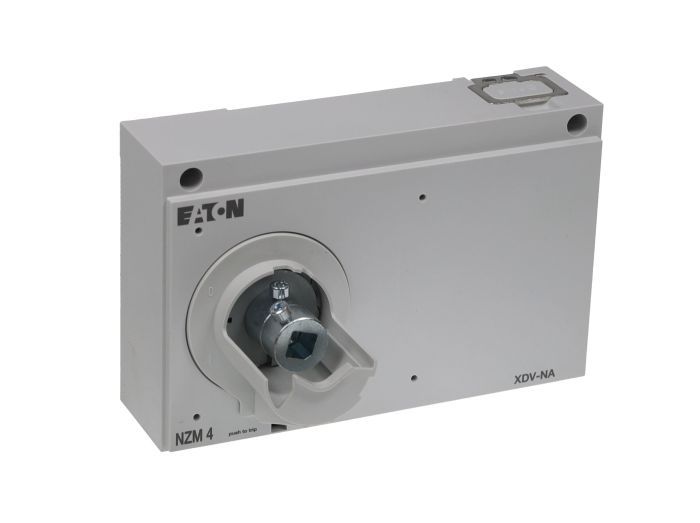

Поворотная дверная рукоятка NZM4-XTVDV-NA (артикул 100686) представляет собой высоконадежный механизм дистанционного управления для силовых автоматических выключателей типоразмера NZM4. Данная модель разработана специально для установки на двери распределительных щитов и шкафов управления, обеспечивая безопасное оперирование коммутационным аппаратом без открытия оболочки. Инженерное решение включает встроенную систему блокировки, что критически важно для соблюдения регламентов LOTO (Lockout/Tagout).

Маркировка NZM4-XTVDV-NA указывает на принадлежность к четвертому габариту серии NZM и соответствие североамериканским стандартам безопасности. Интегрированная система сопряжения вала с рукояткой компенсирует возможные перекосы при монтаже, гарантируя четкую передачу усилия даже при частом оперировании мощными контактами выключателя. Выбор данной модели обоснован при необходимости экспорта оборудования в США/Канаду или при работе в условиях повышенной влажности и запыленности, где стандартные рукоятки не обеспечивают должной герметичности.
