Klockner-Moeller, Div of Eaton Corp. Z-SV/UL-16/3P-3TE/18

Артикул: Z-SV/UL-16/3P-3TE/18

Изготовитель: Klockner-Moeller, Div of Eaton Corp.

Klockner-Moeller, Div of Eaton Corp. Z-SV/UL-16/3P-3TE/18 0

Новый продукт Запросить стоимость и остатки 126 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики Z-SV/UL-16/3P-3TE/18

Раздел

Миниатюра

Подраздел

Klockner-Moeller, Div of Eaton Corp.

Вес

Совместимость: Автоматические выключатели серии FAZ-NA, FAZ-RT, FAZ-NA-L.
Номинальный ток: До 80 А (при определенных условиях монтажа).
Конфигурация фаз: 3-фазная (L1, L2, L3).
Количество модулей: 18 стандартных модулей (для 6 трехполюсных устройств).
Монтаж: Установка непосредственно в зажимы выключателей, крепление на DIN-рейку совместно с аппаратами.
Ограничения: Использовать строго в пределах температурного диапазона, указанного в спецификации серии Z-SV/UL.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Klockner-Moeller, Div of Eaton Corp. на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Полная совместимость с серией автоматических выключателей Eaton FAZ-NA

Сертификация UL 489 для использования в цепях ответвления (Branch Circuit)

Номинальный ток 80А для высоконагруженных промышленных систем

Трехфазное исполнение (3-Pole) для компактного распределения питания

Обеспечивает подключение до 6 трехполюсных модулей (18 шагов TE)

Применение

Промышленные шкафы управления (Industrial Control Panels) для автоматизации производственных линий.

Распределительные щиты в системах ОВК (HVAC) коммерческих зданий.

Оборудование для OEM-производителей станков и механизмов, ориентированных на экспорт.

Системы бесперебойного питания и серверные стойки для защиты периферийных цепей.

Преимущества

Сертификация UL 489: Гарантирует безопасность при эксплуатации оборудования на рынках США и Канады в составе силовых цепей.

Целостность системы: Использование оригинальной шины Eaton сохраняет номинальные характеристики автоматических выключателей FAZ-NA, предотвращая их ложное срабатывание из-за термического влияния.

Эргономика монтажа: Сокращает время сборки щита на 40% по сравнению с проводным монтажом и минимизирует риск человеческой ошибки при разводке фаз.

Повышенная надежность: Изоляционные материалы шины устойчивы к высоким температурам и старению, что критично для промышленного оборудования с циклом эксплуатации 10+ лет.

FAQ

Можно ли обрезать данную шину под меньшее количество выключателей?

Шины серии Z-SV/UL-16 поставляются в фиксированных размерах. Обрезка возможна только при условии сохранения диэлектрических расстояний и использования оригинальных торцевых заглушек для обеспечения безопасности и соответствия сертификации UL.

Требуется ли обслуживание контактных соединений при использовании шины?

Сама шина не требует обслуживания, однако рекомендуется проводить проверку момента затяжки клемм автоматических выключателей в соответствии с регламентом эксплуатации электроустановки (обычно раз в год).

Входит ли в комплект поставки защитная изоляция для неиспользуемых штырей?

Как правило, шина поставляется в готовом виде для 6 выключателей. Если остаются свободные штыри, их необходимо закрыть специальными защитными колпачками (Busbar Shrouds), которые заказываются отдельно.

Klockner-Moeller, Div of Eaton Corp. Z-SV/UL-16/3P-3TE/18

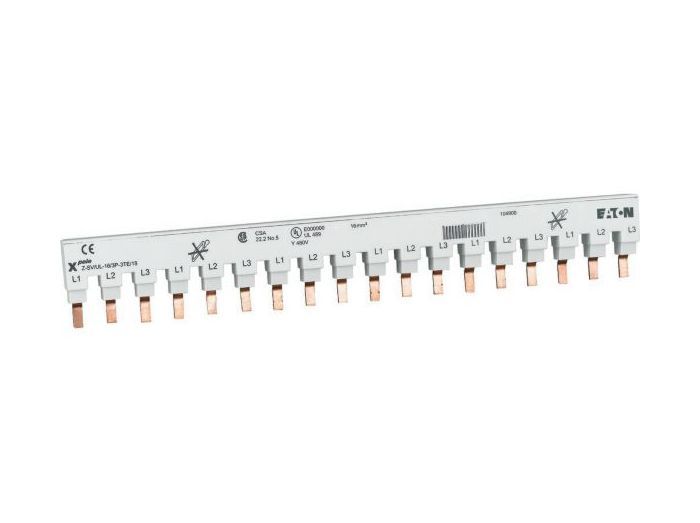

Соединительная шина (Busbar) модели Z-SV/UL-16/3P-3TE/18 от Eaton (Klockner-Moeller) разработана для профессионального монтажа систем защиты цепей. В отличие от кустарных перемычек, это решение гарантирует надежное электрическое соединение и соответствие жестким стандартам безопасности North American. Инженерный расчет сечения проводника позволяет минимизировать переходное сопротивление и исключить перегрев в точках контакта. Маркировка Z-SV/UL указывает на специализированную серию для мирового рынка с поддержкой стандартов UL, а индекс 16/3P определяет сечение и трехфазную конфигурацию. Данный аксессуар является критически важным компонентом для сборки щитов управления, где требуется высокая плотность монтажа при соблюдении расчетных показателей тока короткого замыкания (SCCR).
