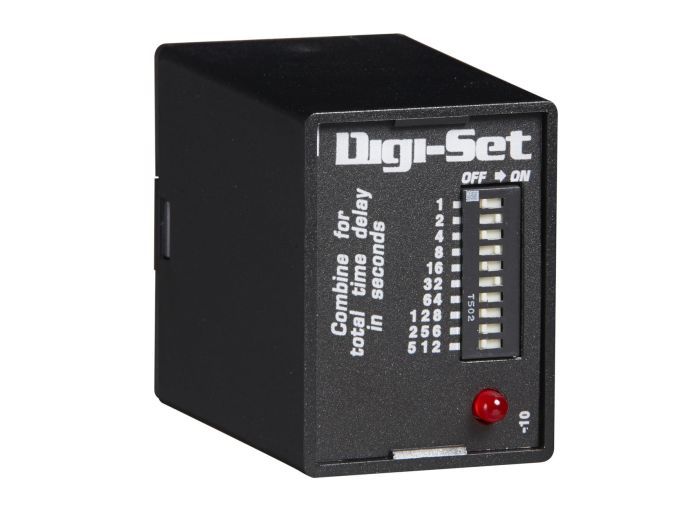

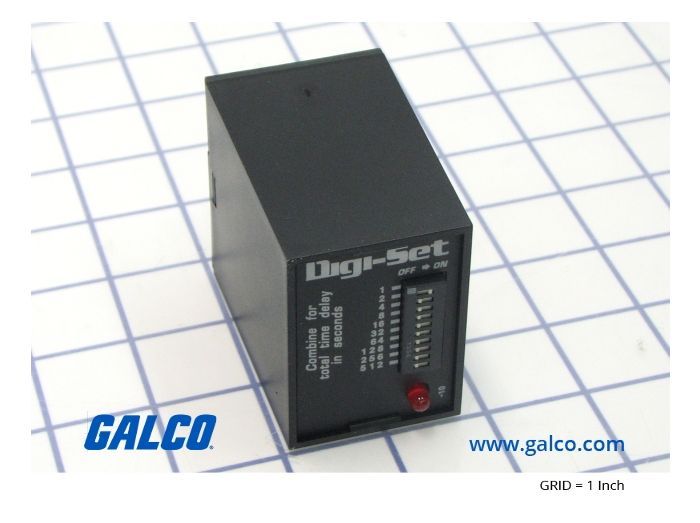

Littelfuse TDS230AL

Артикул: TDS230AL
Изготовитель: LITTELFUSE
Thumbnail 0
Thumbnail 1
Littelfuse TDS230AL 0
Littelfuse TDS230AL 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TDS230AL

Раздел
Реле
Подраздел
Littelfuse
Вес
  • Напряжение питания: 230VAC (переменный ток).
  • Тип выхода: Изолированные контакты SPDT или DPDT (в зависимости от базы), коммутация до 10A.
  • Диапазон времени: Три поддиапазона в пределах 0.1с – 10 230с.
  • Погрешность: Повторяемость ±0.1%, точность настройки ±2%.
  • Способ монтажа: Втычной (Plug-in) на DIN-рейку через розетку.
  • Рабочий цикл: Single Shot (однократный пуск по переднему фронту сигнала управления).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Цифровая точность: погрешность повторения ±0.1% исключает дрейф временных интервалов
DIP-переключатели: надежная установка задержки без необходимости использования потенциометров
Высокая нагрузочная способность: встроенное реле на 10А (SPDT/DPDT) для прямого управления мощными нагрузками
Широкий диапазон: регулировка от 0.1 секунды до 10 230 секунд (почти 3 часа) в одном устройстве
Визуальный контроль: LED-индикатор для мониторинга состояния рабочего цикла
Применение
Системы промышленной вентиляции: задержка выключения или кратковременная продувка после срабатывания датчика.
Автоматические системы смазки: подача порции масла через фиксированные интервалы времени.
Конвейерные линии: управление узлами отбраковки или упаковки, срабатывающими по сигналу фотодатчика.
Насосные станции: защита от сухого хода или циклическая откачка конденсата.
OEM-оборудование: интеграция в пульты управления станками для автоматизации повторяющихся операций.
Преимущества
Стабильность параметров: Использование дискретных переключателей вместо переменных резисторов гарантирует точность уставки ±2% вне зависимости от условий эксплуатации.
Универсальность монтажа: Форм-фактор Plug-in позволяет интегрировать реле в любые стандартные шкафы управления через соответствующие колодки (8-pin/11-pin).
Промышленная надежность: Изолированные контакты 10А позволяют управлять пускателями, соленоидами и двигателями без промежуточных реле.
Алгоритм Single Shot: Идеально подходит для процессов, требующих строго фиксированного времени работы (например, подача смазки или срабатывание заслонки) независимо от длительности управляющего сигнала.
FAQ

Как ведет себя реле TDS230AL при прерывании сигнала управления во время отсчета?

В режиме Single Shot размыкание или повторное замыкание управляющего контакта (initiate switch) во время отсчета не влияет на текущий цикл. Реле отработает заданное время полностью. Сброс происходит только при потере основного питания или завершении цикла при разомкнутом управляющем контакте.


Требуется ли калибровка реле перед запуском в эксплуатацию?

Нет, благодаря цифровому управлению и DIP-переключателям, время задается двоичным кодированием с высокой точностью. Дополнительная настройка с измерительными приборами не требуется.


Каков ресурс выходных контактов реле при максимальной нагрузке 10А?

Реле рассчитано на промышленную эксплуатацию (более 100 000 циклов под полной электрической нагрузкой). Для продления срока службы при работе с индуктивными нагрузками рекомендуется использовать RC-цепи или варисторы.


Littelfuse TDS230AL
Littelfuse TDS230AL — это прецизионное реле времени серии TDS, работающее по логике Single Shot (однократный импульс). В отличие от дешевых аналоговых таймеров, данная модель использует цифровую схему управления, что критично для OEM-производителей и проектировщиков систем автоматизации, где недопустимо отклонение времени из-за вибрации или температуры. Устройство предназначено для формирования фиксированного интервала работы нагрузки после получения внешнего управляющего сигнала. Настройка осуществляется через фронтальные DIP-переключатели, что гарантирует защиту от случайного сбоя настроек «крутилкой» и позволяет точно выставить время без использования секундомера. Модель TDS230AL рассчитана на сетевое напряжение 230VAC и выполнена в стандартном plug-in корпусе под 8 или 11-контактную розетку, обеспечивая быструю замену без демонтажа проводки.
