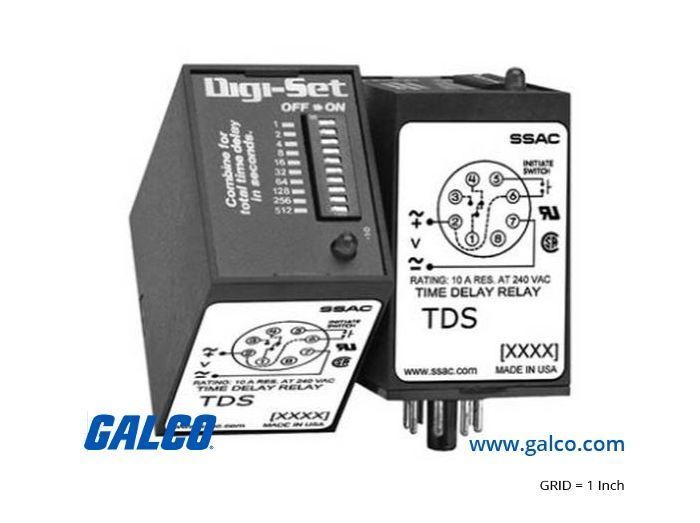

Littelfuse TDS230ALD

Артикул: TDS230ALD

Изготовитель: LITTELFUSE

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TDS230ALD

Раздел

Реле

Подраздел

Littelfuse

Вес

Тип логики: Single Shot (Одиночный импульс по переднему фронту)
Напряжение питания: 230V AC (переменный ток)
Конфигурация контактов: 10A, изолированные SPDT или DPDT
Способ установки: Plug-in (требуется 8-pin или 11-pin разъем)
Диапазоны времени: Три переключаемых диапазона от 0.1с до 10 230с
Устойчивость: Повторяемость ±0.1% для стабильных технологических процессов

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Цифровая точность: погрешность повторения ±0.1%, точность настройки ±2%

Широкий диапазон: от 0.1 секунды до 10 230 секунд (3 диапазона)

Высокая коммутационная способность: контакты 10А (SPDT или DPDT)

Удобная настройка: прецизионные DIP-переключатели для установки времени

Простой монтаж: стандартный 8-ми или 11-контактный втычной корпус

Применение

Управление упаковочными линиями: Точная дозировка времени работы нагревательных элементов или механизмов обрезки.

Системы смазки: Подача фиксированного объема масла через заданные интервалы при срабатывании датчика цикла.

Сигнализация и оповещение: Формирование четкого по длительности звукового или светового сигнала при возникновении события.

Вентиляционные системы: Запуск вытяжки на строго определенное время после получения импульса от системы мониторинга.

Преимущества

Исключение человеческого фактора: Настройка через DIP-переключатели гарантирует, что установленное время не «сбьется» от вибрации или случайного прикосновения, в отличие от переменных резисторов.

Высокая нагрузочная способность: Реле оснащено изолированными контактами на 10А, что позволяет напрямую управлять мощными соленоидами, клапанами и пускателями без промежуточных реле.

Визуальный контроль: Встроенный светодиодный индикатор обеспечивает мгновенную диагностику состояния устройства и наличия входного напряжения.

FAQ

Как ведет себя реле, если управляющий контакт остается замкнутым дольше установленного времени?

Реле TDS230ALD работает по логике Single Shot: после получения сигнала оно замыкается на установленный интервал и размыкается по его истечении. Дальнейшее удержание управляющего контакта не влияет на работу — для повторного цикла необходимо разомкнуть и снова замкнуть контакт.

Нуждается ли устройство в периодической калибровке временных интервалов?

Благодаря полностью цифровой схеме управления, реле не подвержено деградации характеристик временной задержки, свойственной аналоговым конденсаторным схемам. Калибровка в процессе эксплуатации не требуется.

Каков ресурс выходных контактов при максимальной нагрузке 10А?

При активной (резистивной) нагрузке ресурс составляет не менее 100 000 циклов. Для индуктивных нагрузок рекомендуется использование искрогасящих цепей для продления срока службы контактов.

Littelfuse TDS230ALD

Littelfuse TDS230ALD — это цифровое реле времени промышленного класса, работающее в режиме «одиночного импульса» (Single Shot). В отличие от бюджетных аналоговых таймеров, серия TDS базируется на цифровых схемах, что исключает дрейф временных интервалов и обеспечивает исключительную стабильность в тяжелых условиях эксплуатации. Прибор идеально подходит для систем автоматизации, где требуется строго фиксированная длительность импульса при подаче сигнала управления. Использование DIP-переключателей позволяет инженеру точно выставить время без использования потенциометров и отверток, что критично для серийного производства (OEM). Маркировка 230A указывает на прямое питание от сети 230VAC, что упрощает интеграцию в стандартные шкафы управления без дополнительных трансформаторов.
