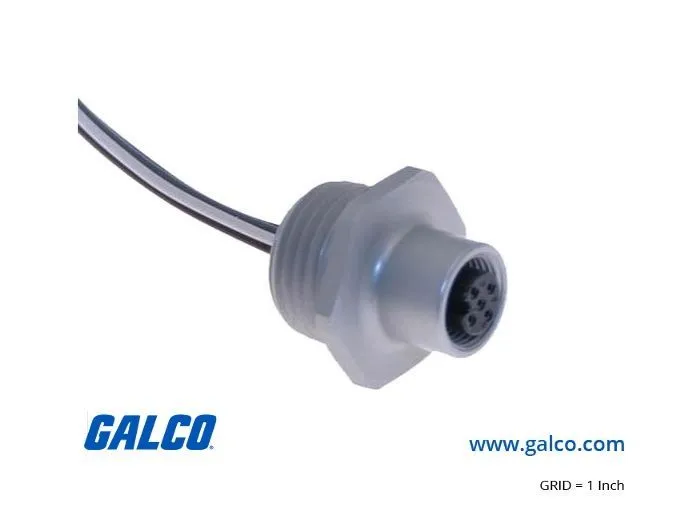

Mencom MDC-5FR-2-1M-18-DN

Артикул: MDC-5FR-2-1M-18-DN

Изготовитель: MENCOM

Новый продукт Запросить стоимость и остатки 104 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MDC-5FR-2-1M-18-DN

Раздел

Розетки

Подраздел

Mencom

Вес

Тип интерфейса: 5-pin MDC (Micro-Change) Female (Розетка)
Электрические параметры: Номинальное напряжение 300 В, ток до 4 А
Конфигурация проводников: 5 жил, калибр 18 AWG (увеличенное сечение для минимизации потерь)
Степень защиты: IP67 (в сочлененном состоянии)
Тип сети: DeviceNet (Drop-кабель для топологии 'шина-ответвление')
Материал оболочки: Маслостойкий поливинилхлорид/полиуретан, устойчивый к агрессивным средам

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда MENCOM на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Полная совместимость со стандартом DeviceNet для одновременной передачи питания и данных

Класс защиты IP67: полная герметичность от пыли и выдерживание кратковременного погружения в воду

Усиленные проводники 18 AWG, обеспечивающие стабильную нагрузку до 4 А

Промышленное исполнение MDC (Micro-DC) с надежной механической фиксацией

Длина 1 метр — оптимальный размер для формирования ответвлений (drop lines) без лишних петель кабеля

Применение

Подключение дискретных и аналоговых датчиков (фотоэлектрических, индуктивных) к распределительным коробкам DeviceNet

Организация питания и управления пневматическими островами и клапанными сборками

Интеграция узлов ввода-вывода (I/O блоки) в автоматизированных сборочных линиях автомобильной промышленности

Использование в системах транспортировки и сотрировки грузов, где требуется высокая плотность сигнальных точек

Преимущества

Целостность сигнала: Экранирование и шаг скрутки жил оптимизированы для подавления электромагнитных помех в промышленных сетях

Механическая износостойкость: Литой корпус разъема устойчив к вибрационным нагрузкам, характерным для конвейерных систем

Минимизация простоев: Быстроразъемное соединение MDC позволяет заменить неисправный датчик за секунды без перекоммутации всей линии

Стандартизация: Полное соответствие спецификациям ODVA обеспечивает взаимозаменяемость с компонентами других производителей DeviceNet

FAQ

Можно ли использовать данный кабель в сетях, отличных от DeviceNet?

Технически разъем MDC 5-pin совместим со стандартными M12-коннекторами с A-кодировкой. Однако из-за специфического сечения жил (18AWG) и цветовой маркировки DeviceNet, его рекомендуется использовать именно в промышленных сетях передачи данных для соблюдения стандартов импеданса.

Требуется ли специальное обслуживание разъемов в условиях высокой влажности?

Благодаря рейтингу IP67 и уплотнительным кольцам, разъем не требует обслуживания при условии правильной затяжки фиксирующей гайки. Рекомендуется проверять целостность оболочки кабеля при плановых осмотрах на предмет отсутствия механических повреждений.

Какова максимальная допустимая длина ответвления (drop line) с этим кабелем?

Согласно спецификации DeviceNet, максимальная общая длина drop-линии составляет 6 метров. Данный кабель длиной 1 метр оставляет значительный запас для топологии сети, обеспечивая при этом минимальное активное сопротивление благодаря жилам 18AWG.

Mencom MDC-5FR-2-1M-18-DN

Mencom MDC-5FR-2-1M-18-DN — это специализированный соединительный кабель (Drop Cordset) серии DeviceNet, спроектированный для интеграции полевых устройств в распределенные системы управления. Как инженерное решение, данный кабель обеспечивает высоконадежное соединение между магистральной линией (Trunk line) и периферийными узлами — датчиками, приводами и исполнительными механизмами. Маркировка расшифровывается как: MDC (Micro-DC разъем), 5-полюсное исполнение, Female Receptacle (розетка), длина 1 метр, калибр жилы 18AWG. Использование этого кабеля гарантирует соблюдение волнового сопротивления и параметров емкости, критичных для стабильной работы протокола CAN-bus, на котором базируется DeviceNet. В отличие от стандартных M12-кабелей общего назначения, серия DN имеет строго регламентированную цветовую кодировку и сечение жил, что исключает ошибки при монтаже и падение напряжения на удаленных участках цепи.

MENCOM

MENCOM специализируется на производстве электрических аксессуаров и компонентов. В ассортименте компании представлены разъемы, блоки распределения питания, розетки и другие решения для различных нужд, включая промышленное оборудование.
