Mencom MDC-5MR-BM-22-DN

Артикул: MDC-5MR-BM-22-DN

Изготовитель: MENCOM

Новый продукт Запросить стоимость и остатки 116 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MDC-5MR-BM-22-DN

Раздел

Розетки

Подраздел

Mencom

Вес

Тип интерфейса: DeviceNet (Micro-C style).
Количество контактов: 5-pin (стандартная распиновка: Shield, V+, V-, CAN_H, CAN_L).
Электрические характеристики: Максимальное напряжение 300V, ток до 4A.
Монтажное исполнение: Back Mount (BM) с монтажной резьбой.
Класс защиты: IP67 (при условии правильного сопряжения с ответной частью).
Материал проводников: Медный сплав с напылением золота.
Совместимость: Подходит для кабелей калибра 22 AWG, типичных для отводных линий (drop lines).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда MENCOM на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Полная совместимость с промышленным протоколом DeviceNet для передачи данных и питания

Степень защиты IP67: полная герметичность для работы в условиях пыли и временного погружения в воду

Компактное исполнение Back Mount (задний монтаж) для эстетичной и надежной установки в распределительные шкафы

Номинальные параметры 300В / 4А обеспечивают стабильную работу большинства полевых устройств

5-контактная конфигурация (5 poles) соответствует международным стандартам полевых шин

Применение

Подключение дискретных и аналоговых датчиков (фотоэлектрических, индуктивных) к магистральной линии DeviceNet.

Интеграция исполнительных механизмов (пневматических клапанов, цилиндров) в системы управления PLC.

Применение в автомобильной промышленности на сборочных линиях с высокой плотностью автоматизации.

Использование в упаковочном и конвейерном оборудовании, где требуется передача сигнала и питания по одному кабелю.

Организация узлов ввода-вывода в распределенных системах управления технологическими процессами.

Преимущества

Минимизация простоев: Золоченое покрытие контактов предотвращает окисление и обеспечивает стабильное переходное сопротивление в течение всего срока службы.

Целостность данных в топологии DeviceNet: Специфическая разводка и экранирование позволяют интегрировать устройство в кольцевые и радиальные системы без риска потери пакетов данных.

Механическая надежность: Корпус устойчив к вибрационным нагрузкам, что критично для установки на подвижных частях станков и конвейерных линий.

Оптимизация монтажа: Конструкция для заднего монтажа позволяет защитить резьбовое соединение и упростить внешнюю очистку оборудования.

FAQ

Можно ли использовать этот разъем для протоколов, отличных от DeviceNet, например, NMEA 2000?

Физически разъем Micro-DC (M12) совместим с NMEA 2000, однако MDC-5MR-BM-22-DN оптимизирован именно под цветовой код и спецификации DeviceNet. Перед использованием в других сетях необходимо проверить соответствие распиновки и волнового сопротивления.

Требуется ли специальное обслуживание разъема в условиях повышенной вибрации?

Разъем спроектирован как необслуживаемый. Благодаря надежной фиксации и степени защиты IP67, он устойчив к вибрации. Рекомендуется лишь периодическая проверка момента затяжки стопорной гайки при плановом ТО оборудования.

Какая гарантия предоставляется на компоненты Mencom и сертифицированы ли они для тяжелой промышленности?

Продукция Mencom соответствует промышленным стандартам UL и CSA. Стандартная гарантия покрывает производственные дефекты. Использование оригинальных комплектующих гарантирует окупаемость за счет снижения затрат на поиск неисправностей в сети передачи данных.

Mencom MDC-5MR-BM-22-DN

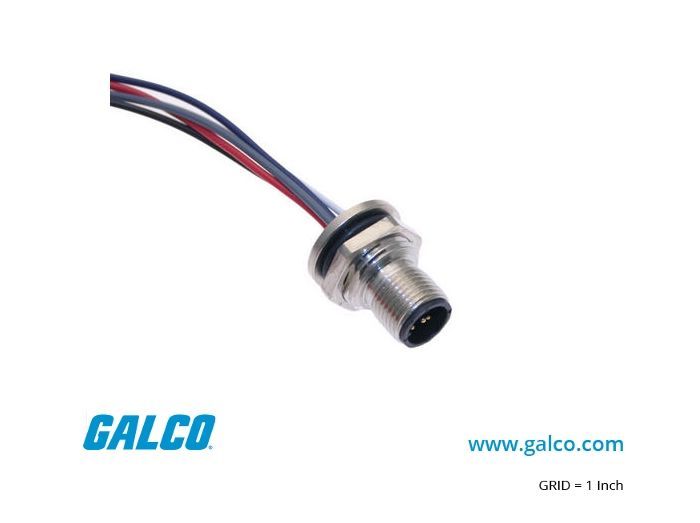

Mencom MDC-5MR-BM-22-DN представляет собой специализированную розетку (receptacle) серии Micro-DC, разработанную специально для сетей DeviceNet. Как эксперт в области промышленной автоматизации, отмечу, что данная модель является ключевым элементом в топологии «trunk and drop» (магистраль и отводы). Маркировка расшифровывается как: MDC (серия Micro-DC), 5MR (5-контактный штекерный разъем), BM (Back Mount — монтаж с задней стороны панели), DN (DeviceNet стандарт). В отличие от универсальных разъемов, это решение гарантирует целостность сигнала и корректное распределение питания между датчиками и исполнительными механизмами в условиях интенсивных электромагнитных помех.
