Mennekes Electrical Products ME520C5

Артикул: ME520C5
Изготовитель: Mennekes Electrical Products

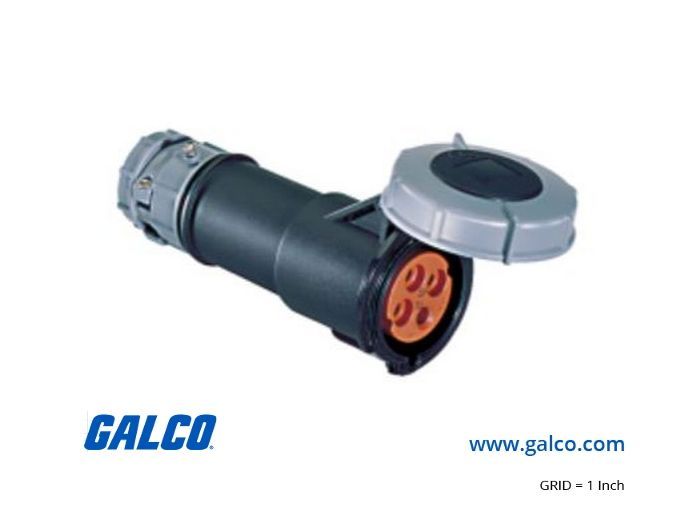

Thumbnail 0
Mennekes Electrical Products ME520C5 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики ME520C5

Раздел
Штырь и гнездо
Подраздел
Mennekes Electrical Products
Вес
  • Соответствие стандартам: Полная совместимость с устройствами IEC 60309-2 (Pin and Sleeve).
  • Электрические параметры: 20 Ампер, 5 проводов, диапазон напряжений до 600В переменного тока.
  • Интерфейс: Положение заземления на 5 часов (5h position) — критический параметр при подборе ответной части.
  • Материалы: Корпус из ударопрочного полимера, уплотнители из неопрена, контакты с никелевым покрытием.
  • Монтажные ограничения: Предназначен для кабельного (In-line) соединения, резьбовое соединение NPT.
  • Температурный режим: Устойчивость к перепадам температур в условиях промышленного цеха или открытых площадок.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Mennekes Electrical Products на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Номинальный ток 20А при конфигурации 4P-5W (4 полюса + заземление).
Поддержка высокого напряжения 347/600V AC (цветовая кодировка согласно IEC).
Коррозионностойкие никелированные контакты для работы в агрессивных средах.
Ударопрочный и химически стойкий неметаллический корпус серии 309.
Система защиты кабеля с внешним фиксатором и стопорным винтом (External Strain Relief).
Применение
Подключение мощного промышленного оборудования и станков в сетях 600В.
Организация временных систем электроснабжения на строительных площадках и верфях.
Подключение мобильных генераторных установок и систем бесперебойного питания.
Применение в химической и деревообрабатывающей промышленности благодаря устойчивости к агрессивным средам.
Использование в пищевом производстве, где требуется регулярная очистка оборудования под давлением.
Преимущества
Система визуального контроля: Цветовая маркировка корпуса и часовое положение контакта позволяют мгновенно определить параметры сети без инструментального замера.
Максимальная герметичность: Наличие стопорных колец с неопреновыми прокладками обеспечивает надежную защиту от влаги и пыли (Water-tight seal).
Упрощенный монтаж: В задней части корпуса предусмотрена стандартная трубная резьба NPT, облегчающая интеграцию с кабельными вводами и гофротрубами.
Безопасная конструкция Dead-Front: Контактная группа утоплена в изолирующий корпус, что предотвращает случайное прикосновение к токоведущим частям в процессе коммутации.
Раздельные цельнолитые латунные гильзы: Обеспечивают стабильное давление в месте контакта и снижают риск перегрева под нагрузкой.
FAQ

Какую вилку необходимо подбирать к данному коннектору для корректного соединения?

Для данного коннектора (ME520C5) требуется вилка (Plug) серии 309 на 20А с 5 контактами (4P+E) и положением заземляющего контакта на 5 часов (5h). Проверка 'часового' положения обязательна для предотвращения физической несовместимости разъемов.


Нуждается ли контактная группа в обслуживании?

Никелированные контакты минимизируют окисление, однако в условиях высокой влажности рекомендуется периодическая проверка целостности неопреновых прокладок и затяжки фиксирующего винта Strain Relief для сохранения герметичности.


В чем преимущество использования NPT резьбы в данном разъеме?

Стандартная резьба NPT (National Pipe Thread) в задней части корпуса позволяет напрямую подключать стандартные фитинги и кабельные вводы без использования переходников, что ускоряет монтаж и повышает надежность герметизации ввода.


Mennekes Electrical Products ME520C5
Промышленный кабельный коннектор Mennekes ME520C5 (серия 309) спроектирован для обеспечения надежного электроснабжения в тяжелых промышленных условиях. Как инженерное решение, данный разъем выделяется строгим соответствием международному стандарту IEC 60309-2, что гарантирует полную совместимость с вилками других производителей при соблюдении параметров тока и напряжения. Модель 520C5 имеет специфическую конфигурацию заземляющего контакта на «5 часов» по часовому циферблату, что исключает возможность ошибочного соединения с сетями иного вольтажа. Использование неметаллических корпусов делает устройство устойчивым к воздействию масел, кислот и механических нагрузок, что критически важно для объектов с высокими требованиями к безопасности.
